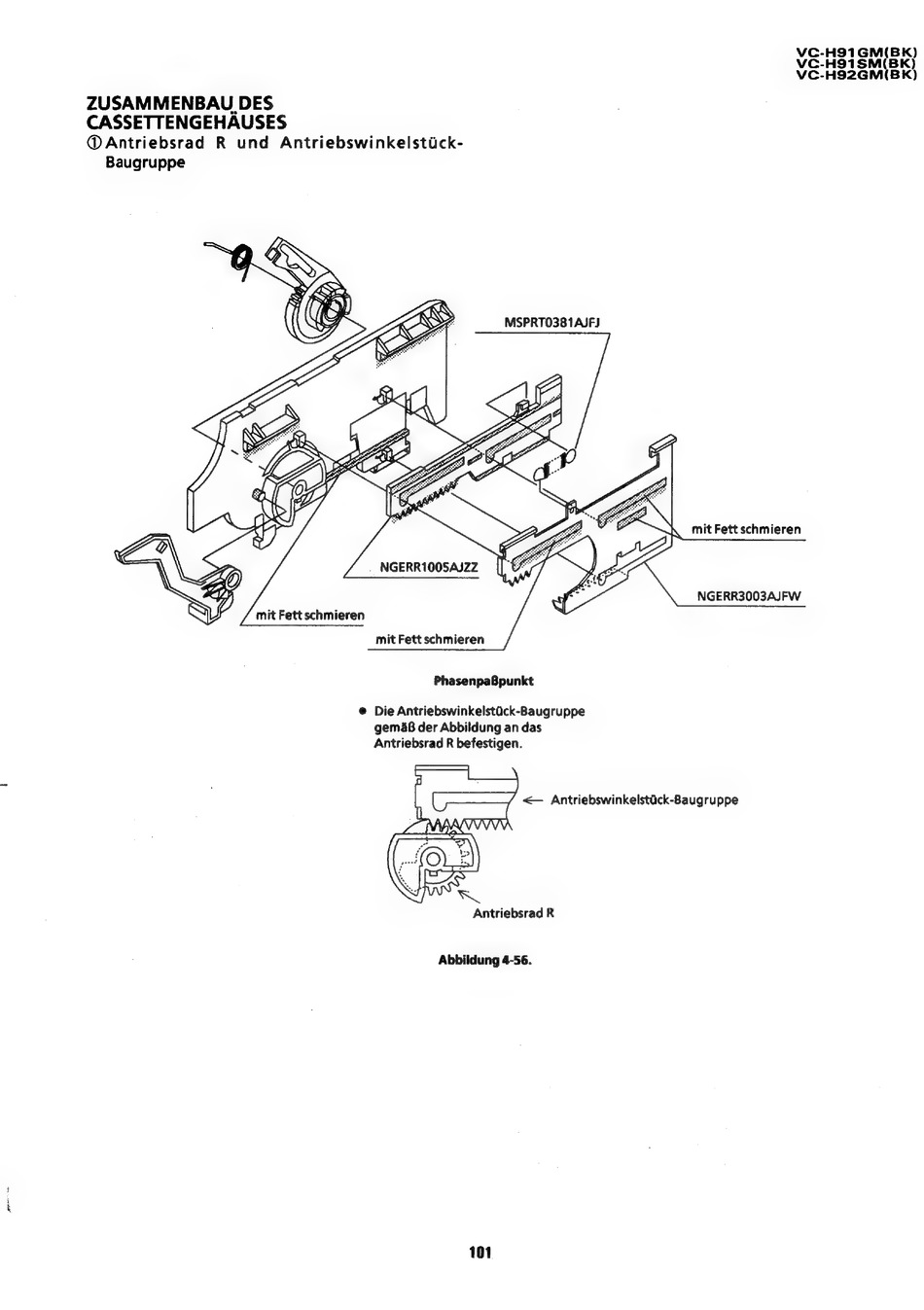

ZUSAMMENBAU DES
CASSETTENGEHAUSES
@MAntriebsrad R und Antriebswinkelstick-
Baugruppe
MSPRT0381 AUFJ
mit Fett schmieren
NGERR1005AJ2Z
NGERR3003AJFW
mit Fett schmieren
mit Fett schmieren
PhasenpaBpunkt
@ Die Antriebswinkelstick-Baugruppe
gemaB der Abbildung an das
Antriebsrad R befestigen.
<— AntriebswinkelstGck-Baugruppe
Antriebsrad R
Abbildung 4-56.
