Sharp VC-H92HM Serviceanleitung Seite 98

VC-HS1GM(
vVc-H91 su
VC-H92GM
K)
K)
K)

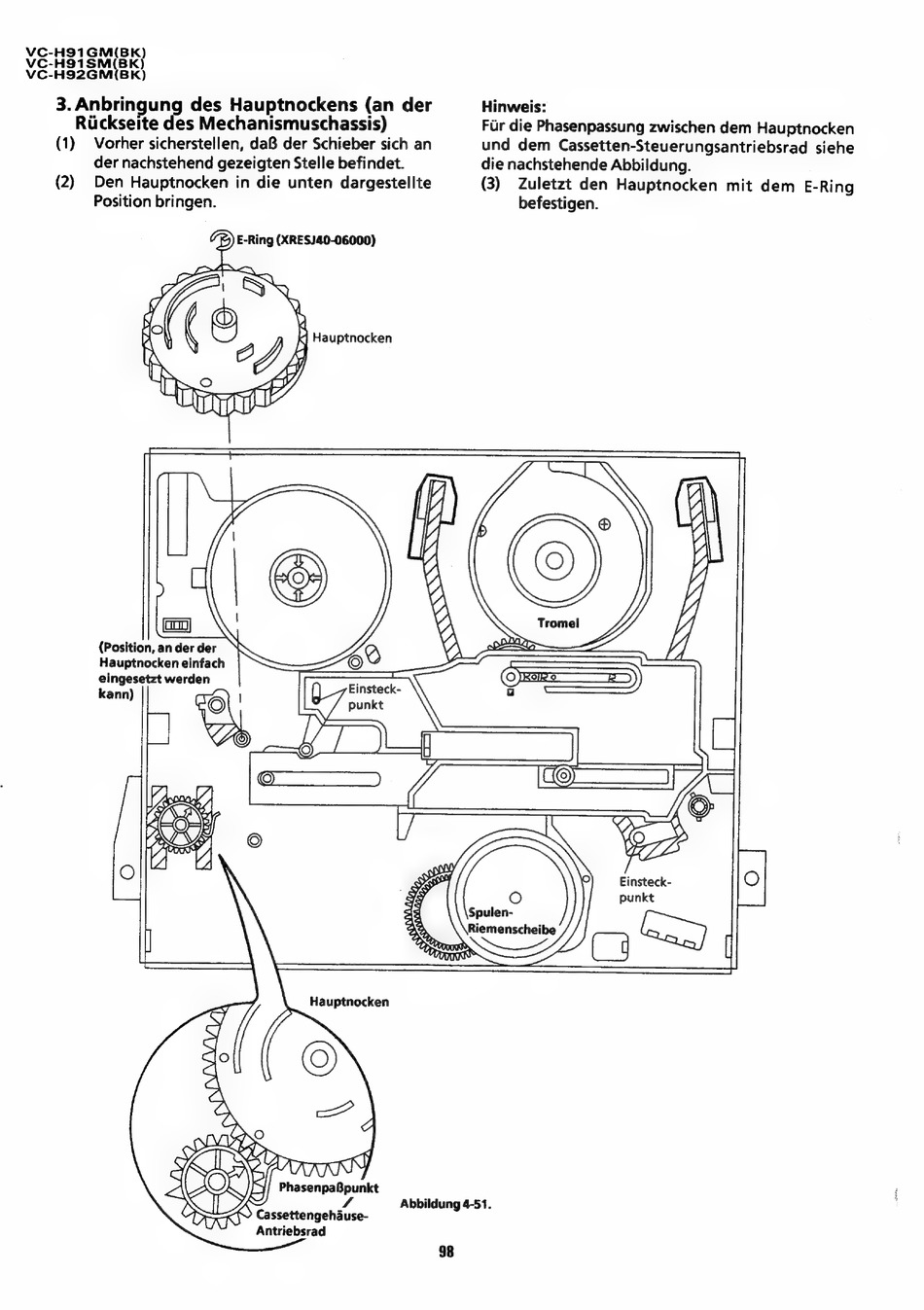

3. Anbringung des Hauptnockens (an der
Riickseite des Mechanismuschassis)
(1) Vorher sicherstellen, daB der Schieber sich an
der nachstehend gezeigten Stelle befindet.
(2) Den Hauptnocken in die unten dargestelite
Position bringen.
7%) E-Ring (XRESJ40-06000)
Hauptnocken
Hinweis:
die nachstehende Abbildung.
(Position, an der der
Hauptnocken einfach
eingesetzt werden
kann)
/
bee AO Cassettengehause-
Antriebsrad
Abbildung 4-51.
