Zul
.
Freigabe der.
Andruckrolle
Umschwenken
des Zwischen-
rads
Andracken
der Andruck-
rolle
{

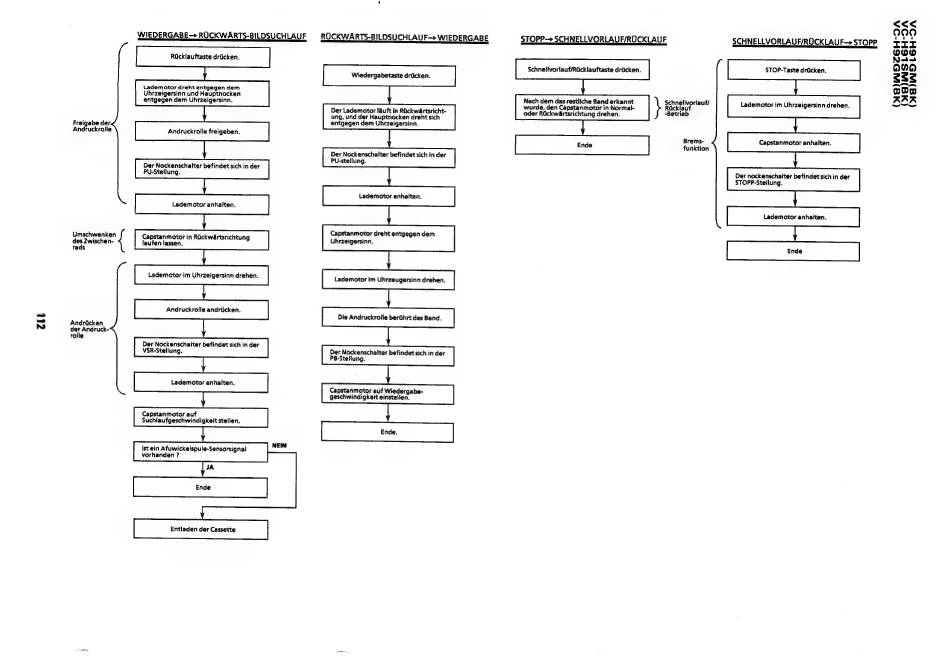

WIEDERGABE—» RUCKWARTS-BILDSUCHLAUF
ROcklauftaste drdcken.
|
Lademotor dreht entgegen dem
Uhrzeigersinn und Hauptnocken
entgegen dem Uhrzeigersinn.
Andruckrolle freigeben.
Der Nockenschaiter befindet sich in der
PU-Stellung.
Lademotor anhaiten.
Capstanmotor in ROckw&rtsrichtung
taufen lassen.
Lademotor im Uhrzeigersinn drehen.
Andruckrolle andracken.
Der Nockenschaiter befindet sich in der
VSR-Stellung.
Lademotor anhalten.
Capstanmotor auf
Suchlaufgeschwindigkeit stellen.
Ist ein Afuwickelspule-Sensorsignal =
vorhanden ?
Entladen der Cassette
ROCKWARTS-BILDSUCHLAUF—» WIEDERGABE
Wiedergabetaste dricken.
Der Lademotor lSuft in ROckw&rtsricht-
ung, und der Hauptnocken dreht sich
entgegen dem Uhrzeigersinn.
Der Nockenschalter befindet sich in der
PU-stellung.
Lademotor anhalten.
Capstanmotor dreht entgegen dem
Uhrzeigersinn.
Lademotor im Uhrzeugersinn drehen.
Die Andruckrolle berOhrt das Band.
Oer Nockenschalter befindet sich in der
PB-Stellung.
Capstanmotor auf Wiedergabe-
geschwindigkeit einstelien.
STOPP—> SCHNELLVORLAUF/ROCKLAUF
Schnellvorlauf/ROcklauftaste droicken.
Nach dem das restliche Band erkannt
wurde, den Capstanmotor in Normal-
oder ROckwértsrichtung drehen.
Schnellvoriauf/
Rdckiauf
-Betrieb
Brems-
funktion
SCHNELLVORLAUF/ROCKLAUF—> STOPP
STOP-Taste dracken.
Lademotor im Uhrzeigersinn drehen.
Capstanmotor anhalten.
Der nockenschaiter befindet sich in der
STOPP-Stellung.
Lademotor anhaiten.
