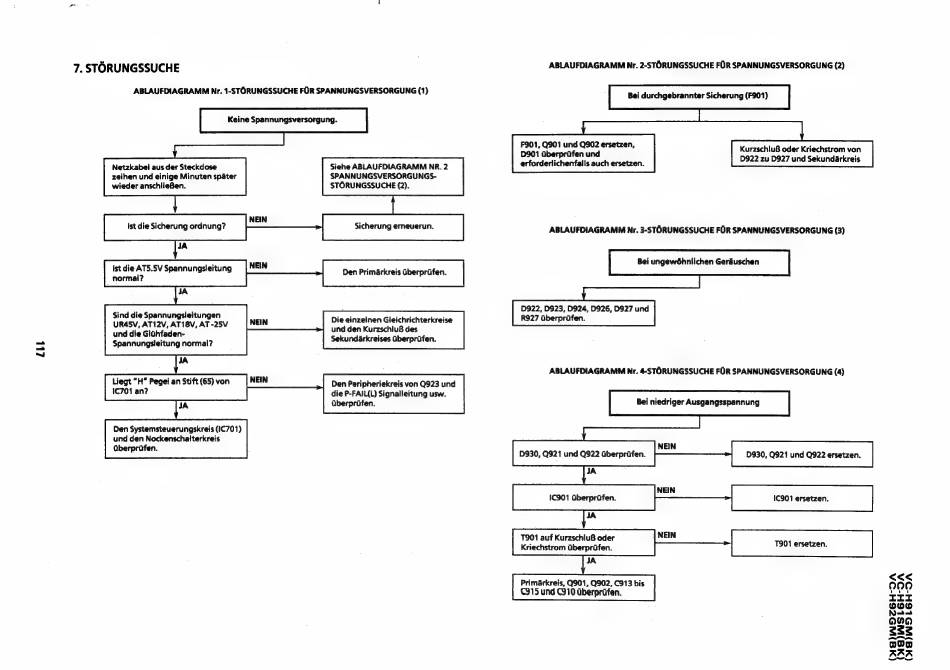

7. STORUNGSSUCHE
ABLAUFDIAGRAMM Nr. 1-STORUNGSSUCHE FOR SPANNUNGSVERSORGUNG (1)
Netzkabel aus der Steckdose
zeihen und einige Minuten spater
wieder anschlieBen.
Ist die Sicherung ordnung?
Siehe ABLAUFDIAGRAMM NR. 2
SPANNUNGSVERSORGUNGS-
STORUNGSSUCHE (2).
JA
Ist die AT5.5V Spannungsleitung
Den Primarkreis Gberprifen.
; normal?
JA
Sind die Spannungsleitungen
UR4SV, AT12V, AT18V, AT -25V
und die Glahfaden-
Spannungsieitung normal?
Die einzeinen Gleichrichterkreise
und den KurzschluB des
Sekundarkreises Gberprifen.
Den Peripheriekreis von Q923 und
die P-FAIL(L) Signalleitung usw.
Oberprifen.
Den Systemsteuerungskreis (1C701)
und den Nockenschaiterkreis
Oberprifen.
ABLAUFDIAGRAMM Nr. 2-STORUNGSSUCHE FOR SPANNUNGSVERSORGUNG (2)
Bei durchgebrannter Sicherung (F901)
F901, Q901 und Q902 ersetzen,
D901 Gberprifen und
erforderlichenfalls auch ersetzen.
Kurzschlu8 oder Kriechstrom von
D922 zu D927 und Sekundarkreis
ABLAUFDIAGRAMM Nr. 3-STORUNGSSUCHE FOR SPANNUNGSVERSORGUNG (3)
Bei ungewdhnlichen Gerduschen
D922, D923, D924, D926, D927 und
R927 Uberprafen.
ABLAUFDIAGRAMM Nr. 4-STORUNGSSUCHE FOR SPANNUNGSVERSORGUNG (4)
Bei niedriger Ausgangsspannung
D930, Q921 und Q922 Gberprifen.
D930, Q921 und Q922 ersetzen.
JA
JA
7901 auf Kurzschiu8 oder
JA
Primarkreis, Q901, Q902, C913 bis
C915 und C910 Gberprifen.
