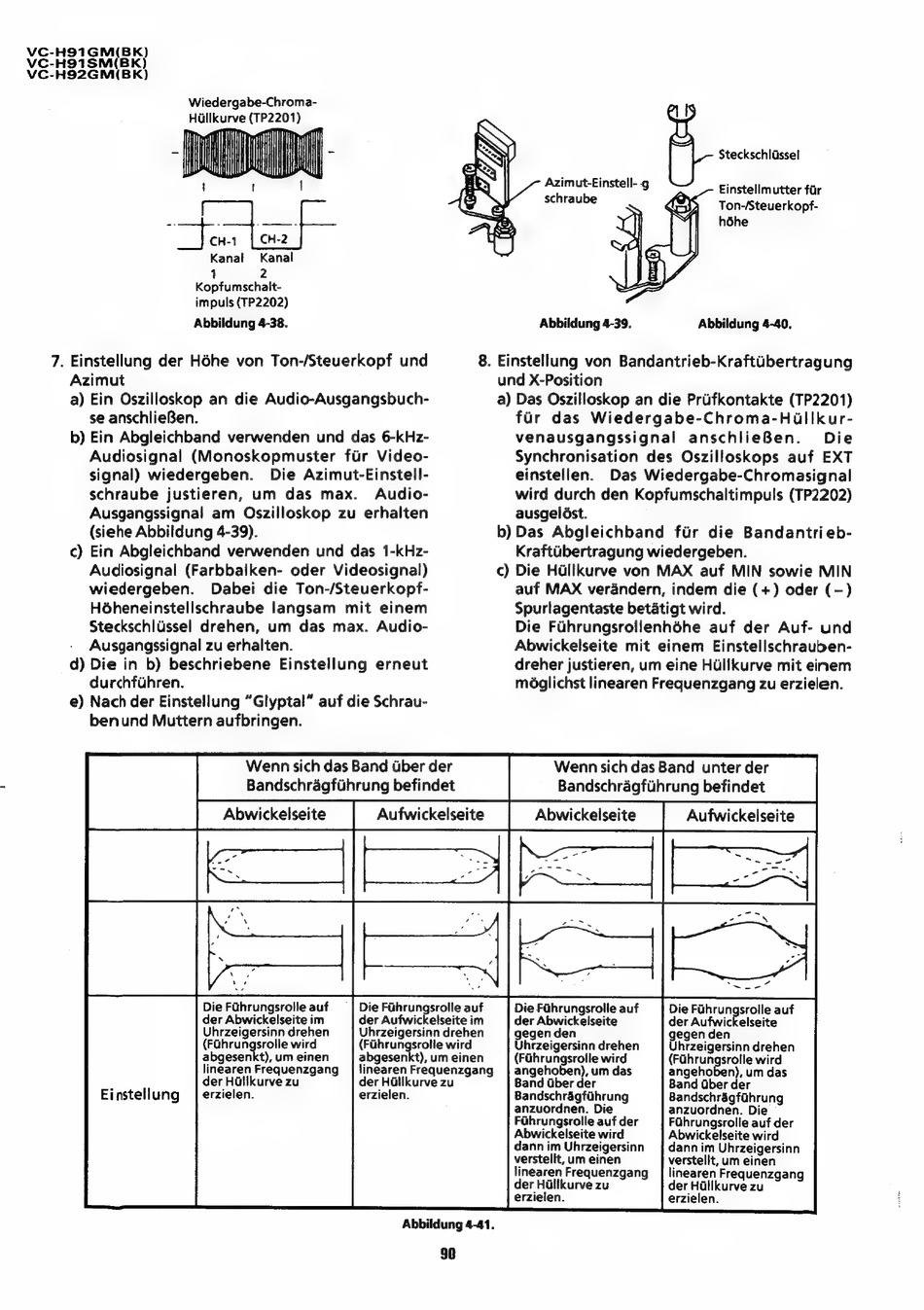

Wiedergabe-Chroma-
Hallkurve (TP2201)
Kanal
CH-2
Kanal
i
2
Kopfumschalt-
impuls (TP2202)
Abbildung 4-38.
7. Einstellung der Héhe von Ton-/Steuerkopf und
Azimut
a) Ein Oszilloskop an die Audio-Ausgangsbuch-
se anschlieBen.
b) Ein Abgleichband verwenden und das 6-kHz-
Audiosignal
(Monoskopmuster
fur Video-
signal) wiedergeben.
Die Azimut-Einstell-
schraube justieren, um
das max.
Audio-
Ausgangssignal am Oszilloskop zu erhalten
(siehe Abbildung 4-39).
c) Ein Abgleichband verwenden und das 1-kHz-
Audiosignal (Farbbalken- oder Videosignal)
wiedergeben.
Dabei die Ton-/Steuerkopf-
Hdheneinstellschraube
langsam
mit einem
Steckschlussel drehen, um das max. Audio-
Ausgangssignal zu erhalten.
d) Die in b) beschriebene
Einstellung erneut
durchfihren.
e) Nach der Einstellung "Glyptal" auf die Schrau-
ben und Muttern aufbringen.
Steckschlissel
Azimut-Einstell- g
Einstellmutter far
schraube
Ton-/Steuerkopf-
hdhe
Abbildung 4-39.
Abbildung 4-40.
8. Einstellung von Bandantrieb-Kraftibertragung
und X-Position
a) Das Oszilloskop an die Prifkontakte (TP2201)
fir das
Wiedergabe-Chroma-Hillkur-
venausgangssignal
anschlieBen.
Die
Synchronisation des Oszilloskops auf EXT
einstellen.
Das Wiedergabe-Chromasignal
wird durch den Kopfumschaltimpuls (TP2202)
ausgelést.
b) Das Abgleichband
fir die Bandantrieb-
Kraftubertragung wiedergeben.
c) Die Hullkurve von MAX auf MIN sowie MIN
auf MAX verandern, indem die (+) oder (—)
Spurlagentaste betatigt wird.
Die Fuhrungsrollenhéhe auf der Auf- und
Abwickelseite mit einem Einstellschrauben-
dreher justieren, um eine Hullkurve mit einem
moglichst linearen Frequenzgang zu erzielen.
Die Fahrungsrolle auf
der Abwickelseite im
Uhrzeigersinn drehen
(Fa@hrungsrolle wird
abgesenkt), um einen
linearen Frequenzgang
der Halikurve zu
erzielen.
erzielen.
Einstellung
Wenn sich das Band Uber der
Bandschragfithrung befindet
Abwickelseite
Aufwickelseite
Die Fahrungsrolle auf
der Aufwickelseite im
Uhrzeigersinn drehen
(Fahrungsrolle wird
abgesenkt), um einen
linearen Frequenzgang
der Hallkurve zu
Wenn sich das Band unter der
Bandschragfithrung befindet
Abwickelseite
Aufwickelseite
Die Fahrungsrolle auf
der Abwickelseite
gegen den
Uhrzeigersinn drehen
(FGhrungsrolle wird
Die Fahrungsrolle auf
der Aufwickelseite
gegen den
Uhrzeigersinn drehen
(FGhrungsrolle wird
angehoben), um das
angehoben), um das
Band dber der
Band Gber der
Bandschragfihrung
Bandschragfahrung
anzuordnen. Die
FGhrungsrolle auf der
Abwickeiseite wird
dann im Uhrzeigersinn
verstellt, um einen
linearen Frequenzgang
der Hillkurve zu
erzielen.
anzuordnen. Die
FGhrungsrolle auf der
Abwickelseite wird
dann im Uhrzeigersinn
verstellt, um einen
linearen Frequenzgang
der Hallkurve zu
erzielen.
Abbildung 4-41.
90
