921

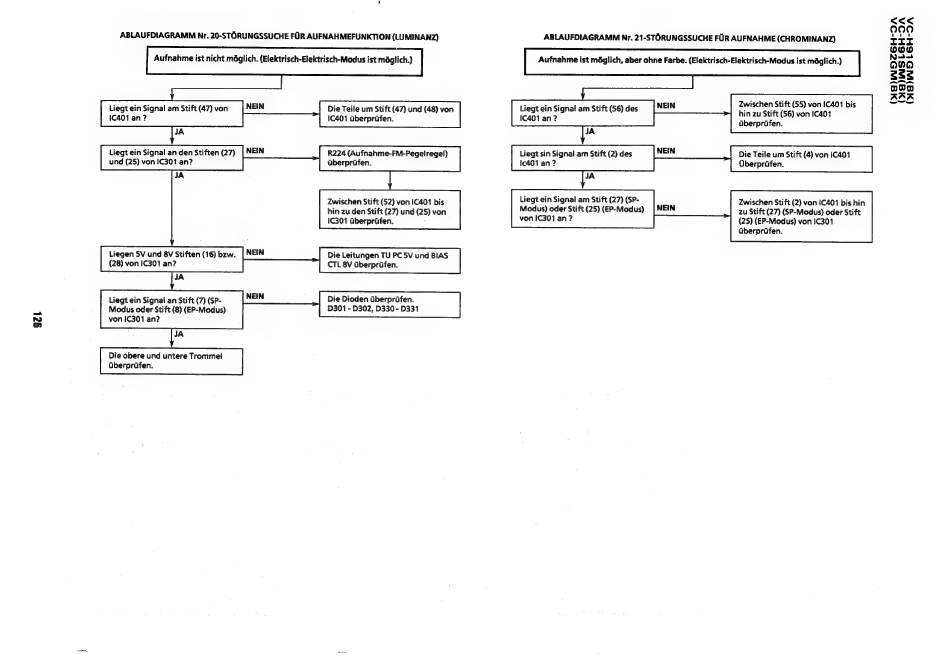

Aufnahme ist nicht mdglich. (Elektrisch-Elektrisch-Modus ist méglich.)
Liegt ein Signal am Stift (47) von
Die Teile um Stift (47) und (48) von
1C401 an?
1C401 Gberprifen.
JA
Liegt ein Signal an den Stiften (27) | NEIN
R224 (Aufnahme-FM-Pegelregel)
und (25) von iC301 an?
Gberprifen.
JA
Zwischen Stift (52) von 1C401 bis
hin zu den Stift (27) und (25) von
1C301 Gberprifen.
Die Leitungen TU PC 5V und BIAS
CTL 8V Gberprifen.
Die Dioden dberprifen.
D301 - 0302, D330 - D331
Liegen 5V und 8V Stiften (16) bzw. | NEIN
(28) von IC301 an?
JA
Liegt ein Signal an Stift (7) (SP-
Modus oder Stift (8) (EP-Modus)
von iC301 an?
JA
Die obere und untere Trommel
Uberprifen.
ABLAUFDIAGRAMM Nr. 21-STORUNGSSUCHE FOR AUFNAHME (CHROMINANZ)
Aufnahme ist méglich, aber ohne Farbe. (Elektrisch-Elektrisch-Modus ist mdglich.)
Liegt ein Signal am Stift (56) des
(C401 an?
Zwischen Stift (55) von IC401 bis
hin zu Stift (56) von IC401
uberprifen.
JA
Liegt sin Signal am Stift (2) des
Die Teile um Stift (4) von 1C401
1c401 an?
Oberprafen.
JA
Liegt ein Signal am Stift (27) (SP-
Modus) oder Stift (25) (EP-Modus)
von 1C301 an?
Zwischen Stift (2) von 1C401 bis hin
zu Stift (27) (SP-Modus) oder Stift
(25) (EP-Modus) von C301
Gberprifen.
