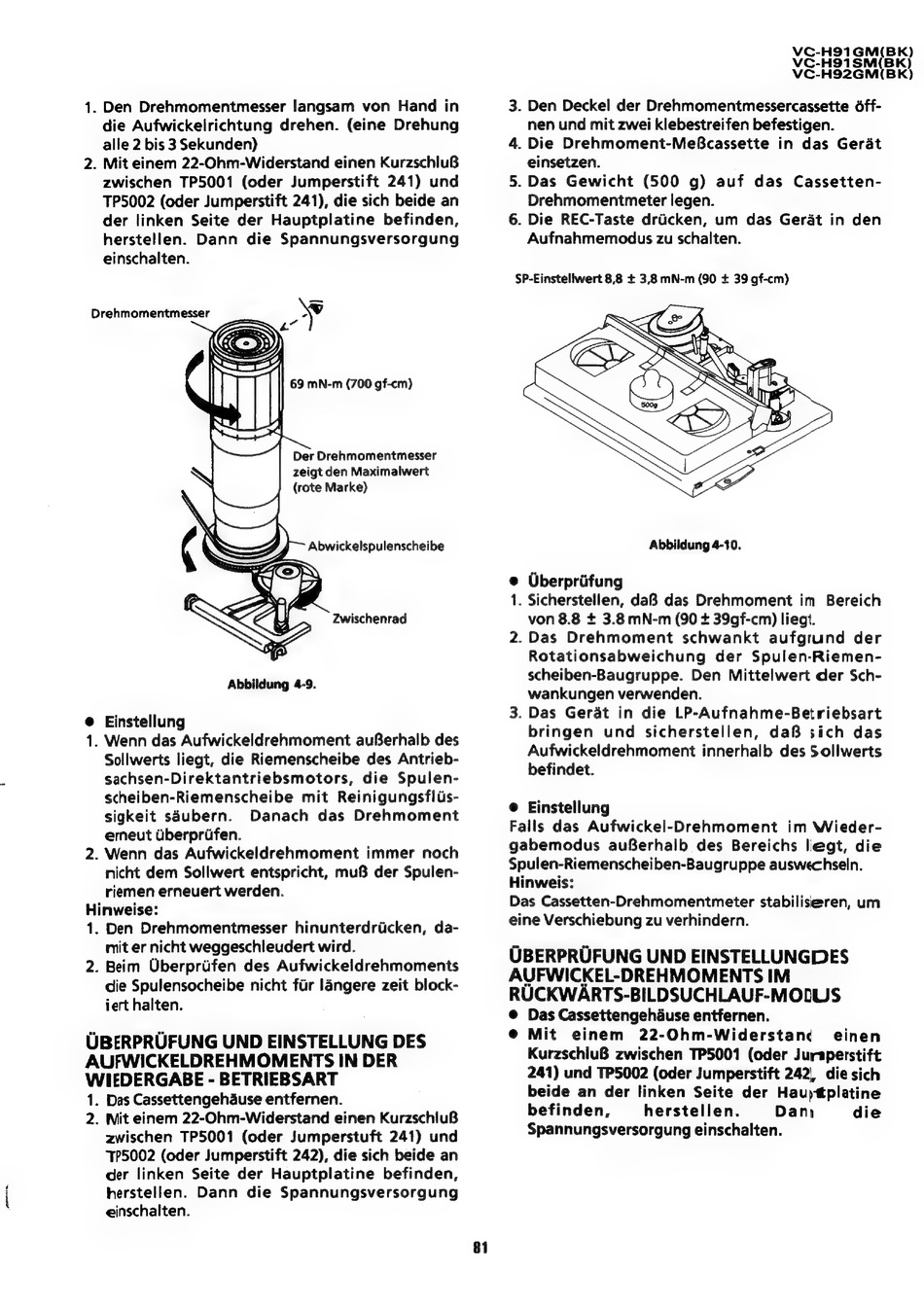

Sharp VC-H92HM Serviceanleitung Seite 81

1. Den Drehmomentmesser !angsam von Hand in
die Aufwickelrichtung drehen. (eine Drehung
alle 2 bis 3 Sekunden)
2. Mit einem 22-Ohm-Widerstand einen Kurzschlu8
zwischen TP5001 (oder Jumperstift 241) und
TP5002 (oder Jumperstift 241), die sich beide an
der linken Seite der Hauptplatine befinden,
herstellen. Dann die Spannungsversorgung
einschalten.
Drehmomentmesser
Der Drehmomentmesser
zeigt den Maximalwert
(rote Marke)
Abbildung 4-9.
@ Einstellung
1. Wenn das Aufwickeldrehmoment auBerhalb des
Sollwerts liegt, die Riemenscheibe des Antrieb-
sachsen-Direktantriebsmotors, die Spulen-
scheiben-Riemenscheibe mit Reinigungsflis-
sigkeit saubern. Danach das Drehmoment
erneut Uberprifen.
2. Wenn das Aufwickeldrehmoment immer noch
nicht dem Sollwert entspricht, mu8B der Spulen-
riemen erneuert werden.
Hinweise:
1. Den Drehmomentmesser hinunterdricken, da-
mit er nicht weggeschleudert wird.
2. Beim Oberprifen des Aufwickeldrehmoments
die Spulensocheibe nicht fir langere zeit block-
iert halten.
UBERPRUFUNG UND EINSTELLUNG DES
AUFWICKELDREHMOMENTS IN DER
WIEDERGABE - BETRIEBSART
1. Das Cassettengehause entfernen.
2. Mit einem 22-Ohm-Widerstand einen KurzschluB
zwischen TP5001 (oder Jumperstuft 241) und
P5002 (oder Jumperstift 242), die sich beide an
der linken Seite der Hauptplatine befinden,
herstellen. Dann die Spannungsversorgung
einschalten.
81
VC-H91GM(
VC-H91S
VC-H92GM(
3. Den Deckel der Drehmomentmessercassette Off-
nen und mit zwei klebestreifen befestigen.
4. Die Drehmoment-MeBcassette in das Gerat
einsetzen.
5. Das Gewicht (500 g) auf das Cassetten-
Drehmomentmeter legen.
6. Die REC-Taste dricken, um das Gerat in den
Aufnahmemodus zu schalten.
SP-Einstellwert 8,8 + 3,8 mN-m (90 + 39 gf-cm)
Abbildung 4-10.
e Uberpriifung
1. Sicherstellen, daB das Drehmoment im Bereich
von 8.8 + 3.8 mN-m (90 + 39gf-cm) liegt.
2. Das Drehmoment schwankt aufgrund der
Rotationsabweichung der Spulen-Riemen-
scheiben-Baugruppe. Den Mittelwert der Sch-
wankungen verwenden.
3. Das Gerat in die LP-Aufnahme-Betriebsart
bringen und sicherstellen, daB sich das
Aufwickeldrehmoment innerhalb des Sollwerts
befindet.
@ Einstellung
Falls das Aufwickel-Drehmoment im Wieder-
gabemodus auBerhalb des Bereichs liegt, die
Spulen-Riemenscheiben-Baugruppe auswechseln.
Hinweis:
Das Cassetten-Drehmomentmeter stabiliseren, um
eine Verschiebung zu verhindern.
UBERPRUFUNG UND EINSTELLUNGDES
AUFWICKEL-DREHMOMENTS IM
RUCKWARTS-BILDSUCHLAUF-MODUS
@ Das Cassettengehduse entfernen.
@ Mit einem 22-Ohm-Widerstand einen
KurzschluB zwischen TP5001 (oder Juraperstift
241) und TP5002 (oder Jumperstift 242, die sich
beide an der linken Seite der Hauytplatine
befinden,
herstellen.
Dam
die
Spannungsversorgung einschalten.
