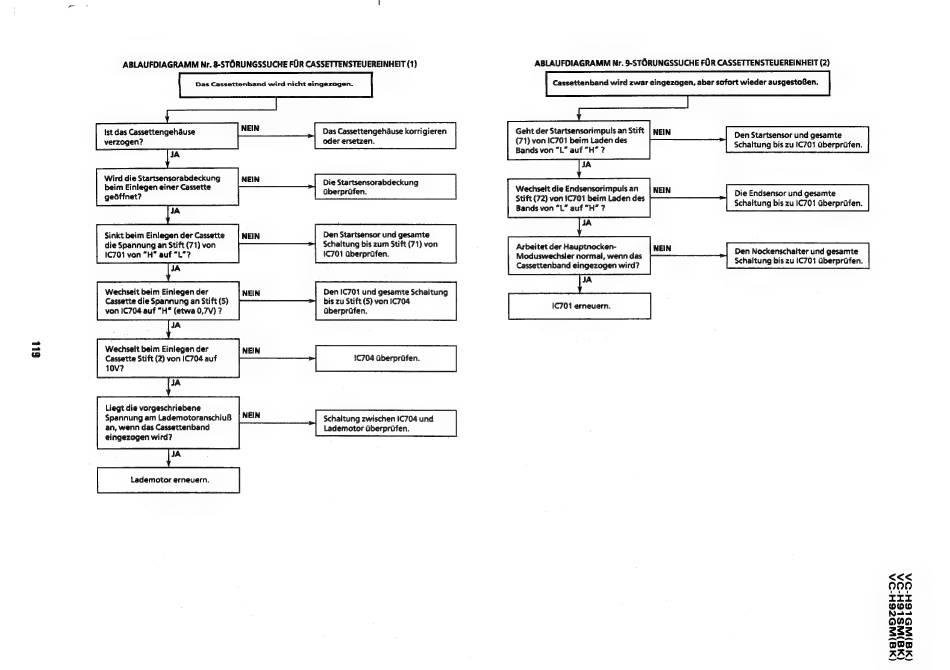

ABLAUFDIAGRAMM Nr. 8-STORUNGSSUCHE FOR CASSETTENSTEUEREINHEIT (1)
Das Cassettenband wird nicht eingezogen.
ist das Cassettengehduse
NEIN
verzogen?
JA
Wird die Startsensorabdeckung
NEIN
beim Einlegen einer Cassette
gedffnet?
Sinkt beim Einlegen der Cassette
NEIN
die Spannung an Stift (71) von
C701 von "H" auf "L"?
Wechselt beim Einlegen der
NEIN
Cassette die Spannung an Stift (5)
von IC704 auf "H®° (etwa 0,7V) ?
Wechselt beim Einlegen der
NEIN
Cassette Stift (2) von IC704 auf
10V?
Liegt die vorgeschriebene
Spannung am Lademotoranschlu8 | NEIN
an, wenn das Cassettenband
eingezogen wird?
JA
Lademotor erneuern.
Das Cassettengehause korrigieren
oder ersetzen.
Die Startsensorabdeckung
Gberprifen.
Den Startsensor und gesamte
Schaltung bis zum Stift (71) von
1C701 Gberprafen.
Den IC701 und gesamte Schaitung
bis zu Stift (5) von 1C704
Oberprifen.
1€704 Uberprifen.
Schaitung zwischen IC704 und
Lademotor Gberprifen.
ABLAUFDIAGRAMM Nr. 9-STORUNGSSUCHE FOR CASSETTENSTEUEREINHEIT (2)
Cassettenband wird zwar eingezogen, aber sofort wieder ausgestoGen.
Geht der Startsensorimpuls an Stift | NEIN
(71) von 1C701 beim Laden des
Bands von "L" auf "H" ?
Den Startsensor und gesamte
Schaltung bis zu {C701 Gberprifen.
Wechseit die Endsensorimpuls an
Stift (72) von 1C701 beim Laden des
Bands von "L" auf "H* 7
Die Endsensor und gesamte
Schaitung bis zu C701 Gberprifen.
Arbeitet der Hauptnocken-
Moduswechsler normal, wenn das
Cassettenband eingezogen wird?
1C701 erneuern.
Den Nockenschalter und gesamte
Schaltung bis zu C701 Gberprifen.
