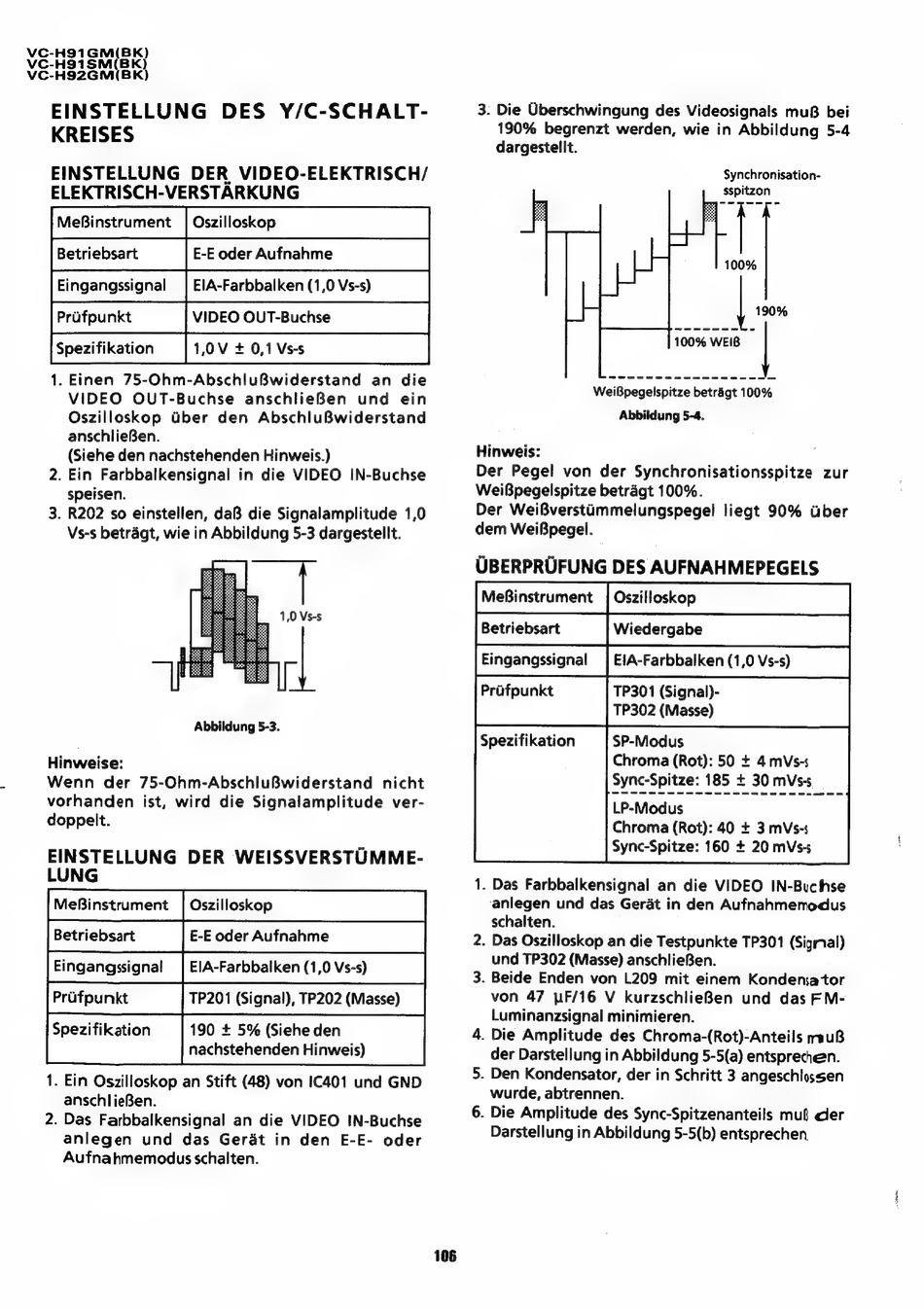

EINSTELLUNG
DES
Y/C-SCHALT-
KREISES
EINSTELLUNG
DER VIDEO-ELEKTRISCH/
ELEKTRISCH-VERSTARKUNG
1. Einen 75-Ohm-AbschluBwiderstand
an die
VIDEO
OUT-Buchse
anschlieBen
und
ein
Oszilloskop
Gber den AbschluBwiderstand
anschlieBen.
(Siehe den nachstehenden Hinweis.)
2. Ein Farbbalkensignal
in die VIDEO IN-Buchse
speisen.
3. R202 so einstellen, daB die Signalamplitude 1,0
Vs-s betragt, wie in Abbildung 5-3 dargestellt.
MeBinstrument
Betriebsart
Eingangssignal
Prifpunkt
Spezifikation
Abbildung 5-3.
Hinweise:
Wenn
der 75-Ohm-AbschluBwiderstand
nicht
vorhanden
ist, wird die Signalamplitude
ver-
doppelt.
EINSTELLUNG
DER WEISSVERSTUMME-
LUNG
Oszilloskop
E-E oder Aufnahme
EIA-Farbbalken (1,0 Vs-s)
TP201 (Signal), TP202 (Masse)
190 + 5% (Siehe den
nachstehenden Hinweis)
1. Ein Oszilloskop an Stift (48) von 1C401 und GND
anschlieBen.
2. Das Farbbalkensignal an die VIDEO IN-Buchse
anlegen
und
das Gerat
in den
E-E- oder
Aufnahmemodus schalten.
MeBinstrument
Betriebsart
Eingangssignal
Prafpunkt
Spezifikation
106
3. Die Uberschwingung des Videosignals muB bei
190% begrenzt werden, wie in Abbildung 5-4
dargestellt.
Synchronisation-
sspitzon
| 190%
100% WEIB
|
WeiBpegelspitze betragt 100%
Abbildung 5-4.
Hinweis:
Der Pegel von der Synchronisationsspitze
zur
WeiBpegelspitze betragt 100%.
Der WeiBverstimmelungspegel
liegt 90% Uber
dem WeiBpegel.
UBERPRUFUNG DES AUFNAHMEPEGELS
Oszilloskop
Wiedergabe
EIA-Farbbalken (1,0 Vs-s)
TP301 (Signal)-
TP302 (Masse)
SP-Modus
Chroma (Rot): 50 + 4mVs-s
Sync-Spitze: 185 + 30 mVs-s
LP-Modus
Chroma (Rot): 40 + 3 mVs-s
Sync-Spitze: 160 + 20 mVs-+5
MeBinstrument
Betriebsart
Eingangssignal
Prafpunkt
Spezifikation
=
. Das Farbbalkensignal an die VIDEO IN-Buchse
anlegen und das Gerat in den Aufnahmemodus
schalten.
2. Das Oszilloskop an die Testpunkte TP301 (Sigraal)
und TP302 (Masse) anschlieBen.
3. Beide Enden von L209 mit einem Kondensator
von 47 wF/16 V kurzschlieBen
und das FM-
Luminanzsignal minimieren.
5. Den Kondensator, der in Schritt 3 angeschlossen
wurde, abtrennen.
6. Die Amplitude des Sync-Spitzenanteils mut der
