@ Synchronisationsrad, Antriebsrad L und
Antriebsrad R
Stanzmechanismuscode obere Platte innen
Den steckenden Teil des
Abstandshalters mit
Athanol reinigen und an
die obere Platte kleben.
Die Welle der
Lehre einstecken.
Die obere Flache muB frei sein von
Lehre einstecken.

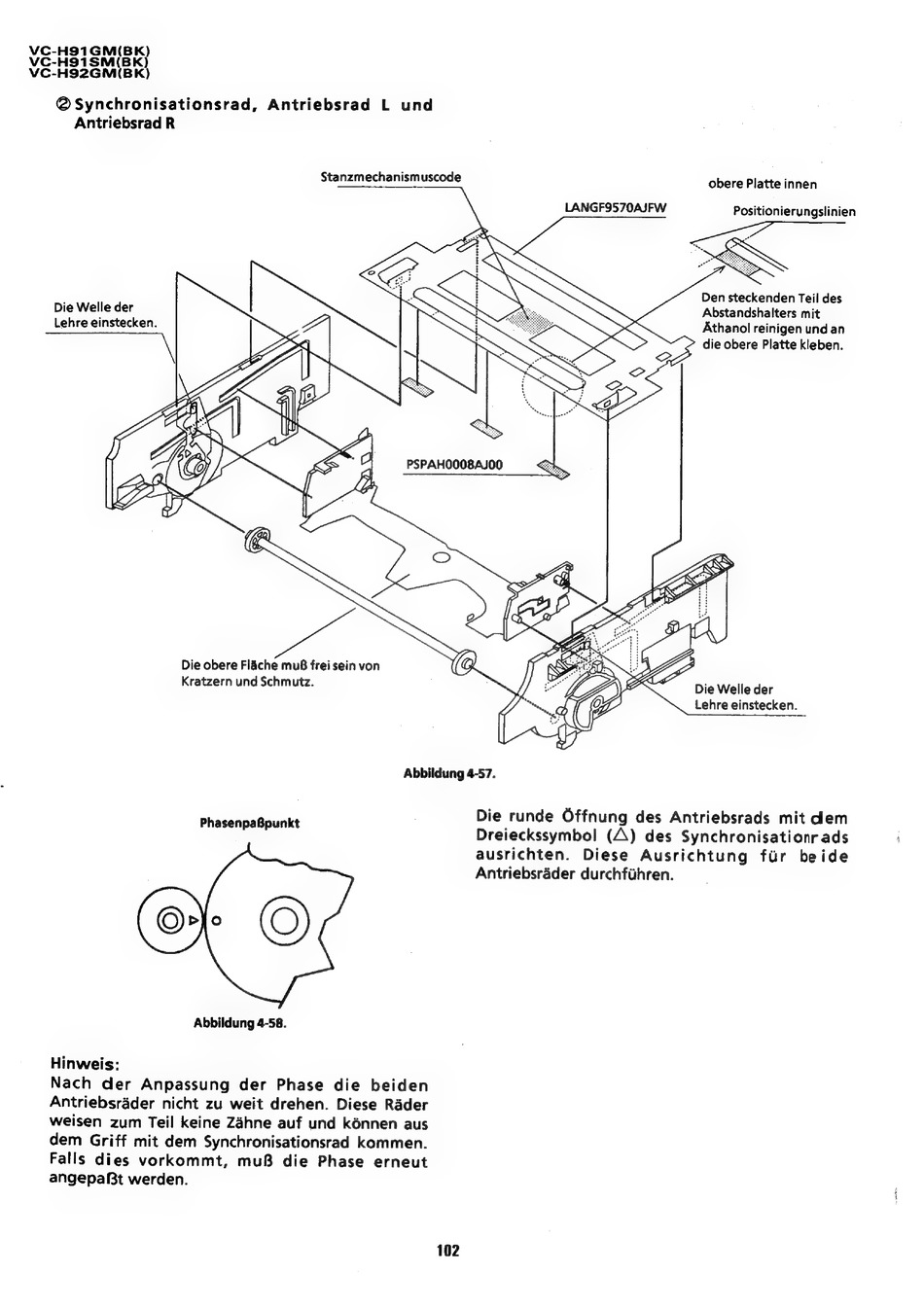

Abbildung 4-57.
Die runde Offnung des Antriebsrads mit dem
Pharenpatnes
Dreieckssymbol
(A) des Synchronisationrads
ausrichten. Diese Ausrichtung fur beide
Ox ©)
Antriebsrader durchfiihren.
Abbildung 4-58.
Hinweis:
Nach der Anpassung der Phase die beiden
Antriebsrader nicht zu weit drehen. Diese Rader
weisen zum Teil keine Zahne auf und kénnen aus
dem Griff mit dem Synchronisationsrad kommen.
Falls dies vorkommt,
muB
die Phase
erneut
angepaBt werden.
