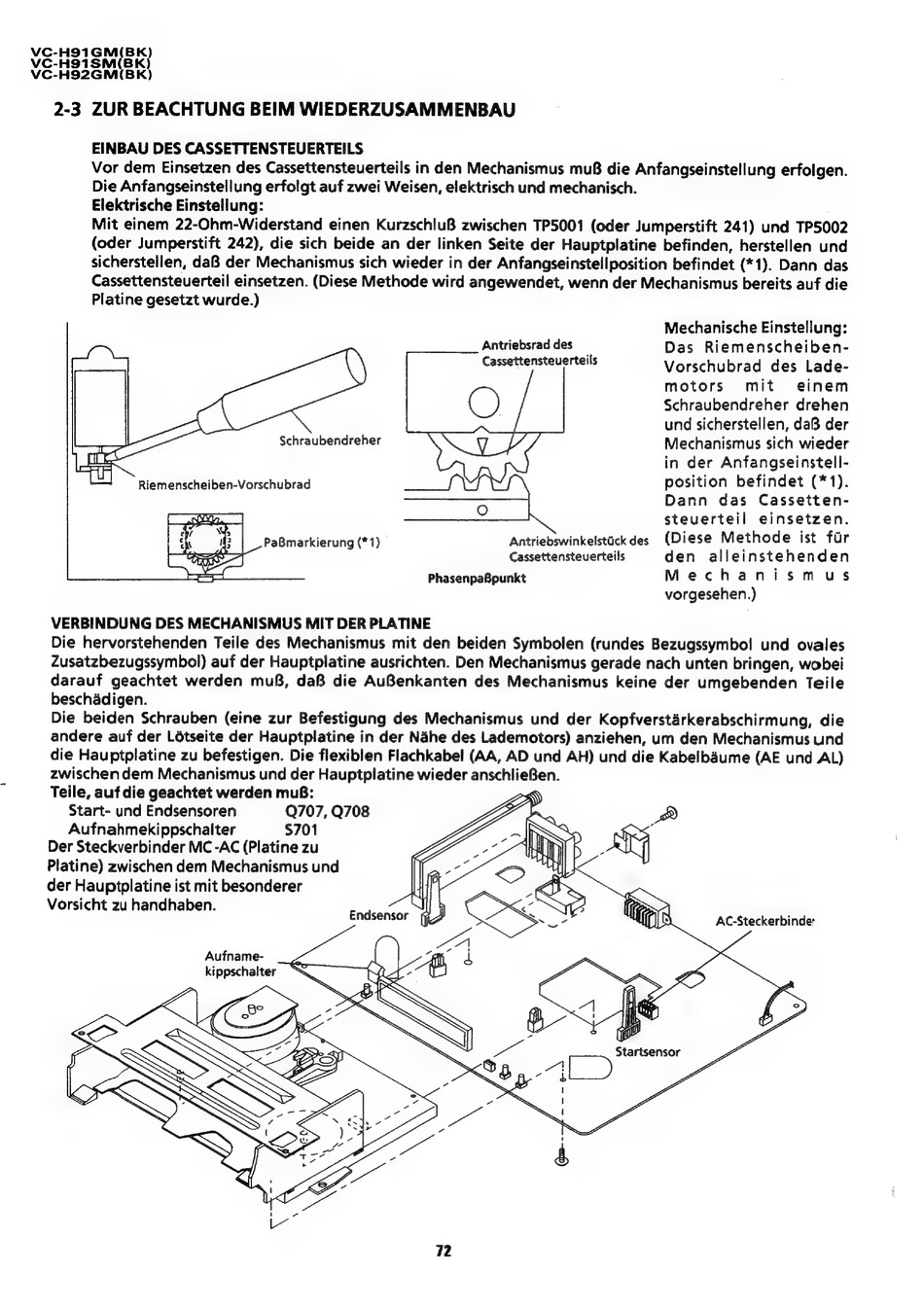

2-3 ZUR BEACHTUNG BEIM WIEDERZUSAMMENBAU
EINBAU DES CASSETTENSTEUERTEILS
Vor dem Einsetzen des Cassettensteuerteils in den Mechanismus muB die Anfangseinstellung erfolgen.
Die Anfangseinstellung erfolgt auf zwei Weisen, elektrisch und mechanisch.
Elektrische Einstellung:
Platine gesetzt wurde.)
Schraubendreher
Riemenscheiben-Vorschubrad
PaBmarkierung (*1)
VERBINDUNG DES MECHANISMUS MIT DER PLATINE
Antriebsrad des
Cassettensteverteils
Antriebswinkelstick des
Cassettensteuerteils
PhasenpaBpunkt
Mechanische Einstellung:
Das
Riemenscheiben-
Vorschubrad
des Lade-
motors
mit
einem
Schraubendreher drehen
und sicherstellen, daB der
Mechanismus sich wieder
in der Anfangseinstell-
position befindet (*1).
Dann
das
Cassetten-
steuerteil
einsetzen.
(Diese Methode
ist far
den
alleinstehenden
Mechanismus
vorgesehen.)
beschadigen.
Teile, auf die geachtet werden muB:
Start- und Endsensoren
Q707, Q708
Aufnahmekippschalter
$701
Der Steckverbinder MC -AC (Platine zu
Platine) zwischen dem Mechanismus und
der Hauptplatine ist mit besonderer
Vorsicht zu handhaben.
Aufname-
kippschalter
72
AC-Steckerbinder
