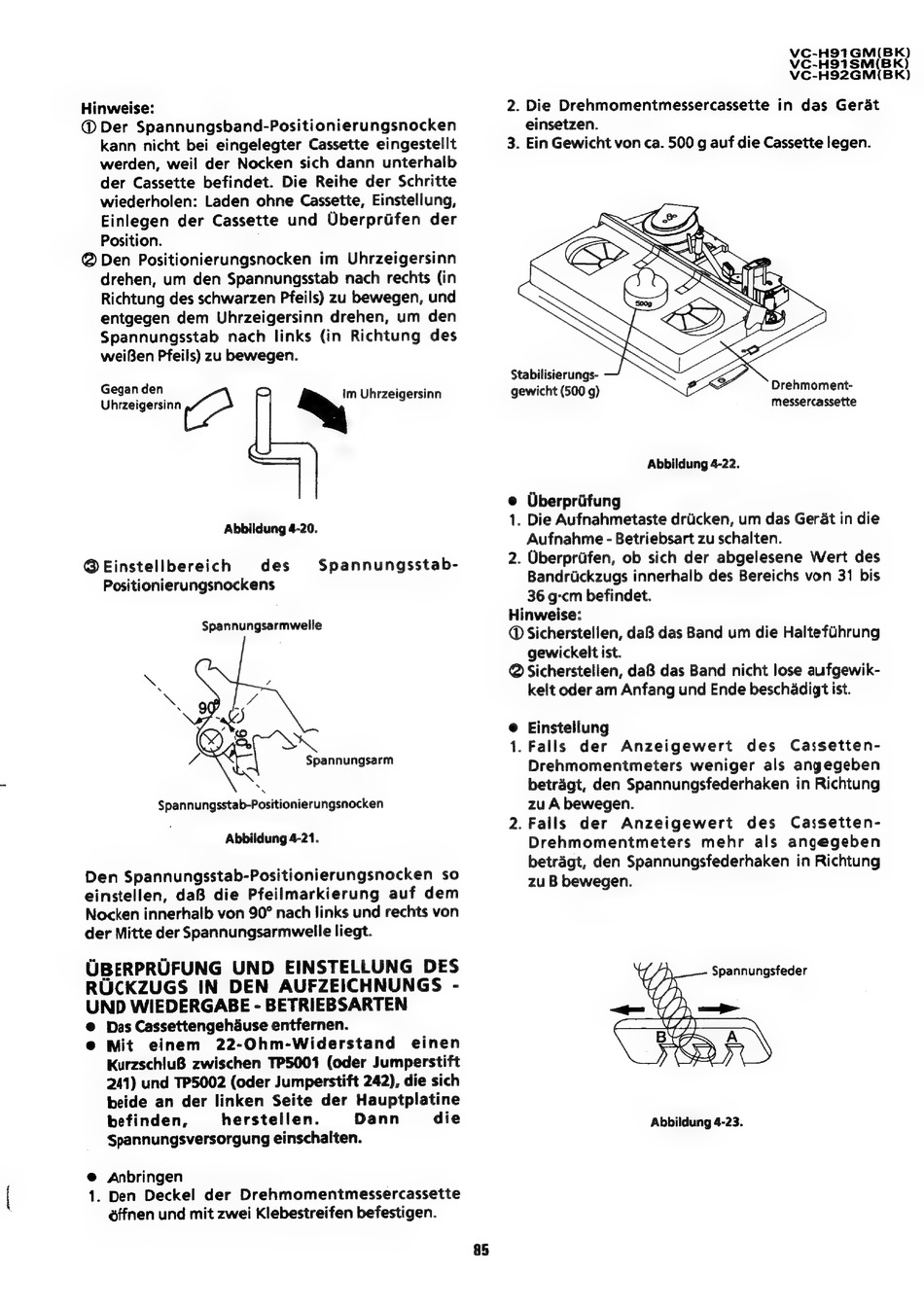

Hinweise:
@ Der Spannungsband-Positionierungsnocken
kann nicht bei eingelegter Cassette eingestellt
werden, weil der Nocken sich dann unterhalb
der Cassette befindet. Die Reihe der Schritte
wiederholen:
Laden ohne Cassette, Einstellung,
Einlegen der Cassette und Uberprifen der
Position.
@ Den Positionierungsnocken
im Uhrzeigersinn
drehen, um den Spannungsstab nach rechts (in
Richtung des schwarzen Pfeils) zu bewegen, und
entgegen dem Uhrzeigersinn drehen, um den
Spannungsstab
nach links (in Richtung
des
weiBen Pfeils) zu bewegen.
Gegan den
im U
:
;
unseen
»,
hrzeigersinn
Abbildung 4-20.
@Einstellbereich
des
Positionierungsnockens
Spannungsstab-
Spannungsarmwelle
Spannungsarm
Spannungsstab-Positionierungsnocken
Abbildung 4-21.
@ Mit
einem
22-Ohm-Widerstand
einen
Kurzschlu8 zwischen TP5001 (oder Jumperstift
241) und TP5002 (oder Jumperstift 242), die sich
beide an der linken Seite der Hauptplatine
befinden,
herstellen.
Dann
die
Spannungsversorgung einschalten.
@ Anbringen
1. Den Deckel
der Drehmomentmessercassette
éffnen und mit zwei Klebestreifen befestigen.
VC-H391G M(B
VC-H91SM(B
(B
VC-H92GM
2. Die Drehmomentmessercassette
in das Gerdt
einsetzen.
3. Ein Gewicht von ca. 500 g auf die Cassette legen.
Stabilisierungs-
messercassette
Abbildung 4-22.
e Uberpriifung
1. Die Aufnahmetaste driicken, um das Gerdt in die
Aufnahme - Betriebsart zu schalten.
2. Uberprifen, ob sich der abgelesene Wert des
Bandriickzugs innerhalb des Bereichs von 31 bis
36 g-cm befindet.
Hinweise:
@ Sicherstellen, daB das Band um die Haltefuhrung
gewickelt ist.
@ Sicherstellen, da8 das Band nicht lose aufgewik-
kelt oder am Anfang und Ende beschadigt ist.
@ Einstellung
1. Falls
der
Anzeigewert
des
Cassetten-
Drehmomentmeters
weniger als angegeben
betragt, den Spannungsfederhaken in Richtung
zu A bewegen.
2. Falls
der
Anzeigewert
des
Cassetten-
Drehmomentmeters
mehr
als angegeben
betragt, den Spannungsfederhaken in Richtung
zu B bewegen.
Abbildung 4-23.
