2. Falls das Abwickel- oder Aufwickel-Bremsdreh-
moment
immer noch auBerhalb des Bereichs
liegt, die Hauptbremsen-Baugruppe
oder die
Hauptbremsfeder ersetzen.
Hinweis:
Beim
Auswechseln
der
Hauptbremse
die
Uber-
prifung
der Héhe
und
deren
Einstellung
vornehmen (siehe Seite 81) sowie die Uberpriifung
des Brems-drehmoments durchfthren.

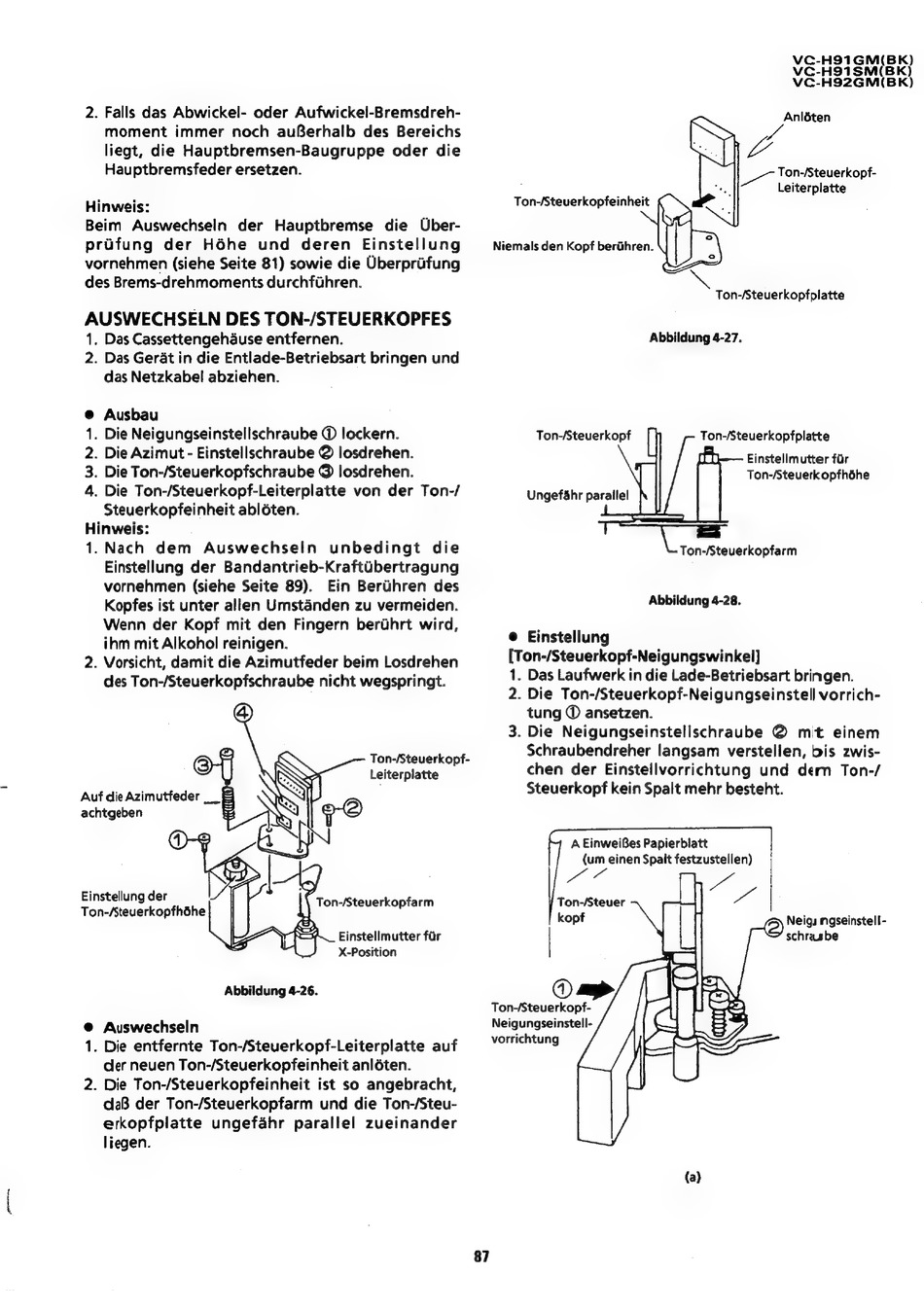

AUSWECHSELN
DES TON-/STEUERKOPFES
1. Das Cassettengehduse entfernen.
2. Das Gerat in die Entlade-Betriebsart bringen und
das Netzkabel abziehen.
Ausbau
. Die Neigungseinstellschraube © lockern.
. Die Azimut - Einstellschraube @ losdrehen.
. Die Ton-/Steuerkopfschraube @ losdrehen.
. Die Ton-/Steuerkopf-Leiterplatte von der Ton-/
Steuerkopfeinheit abldéten.
Hinweis:
1.Nach
dem
Auswechseln
unbedingt
die
Einstellung der Bandantrieb-Kraftibertragung
vornehmen (siehe Seite 89).
Ein Beruhren des
Kopfes ist unter allen Umstanden zu vermeiden.
Wenn der Kopf mit den Fingern berdhrt wird,
ihm mit Alkohol reinigen.
. Vorsicht, damit die Azimutfeder beim Losdrehen
des Ton-/Steuerkopfschraube nicht wegspringt.
PWN
@
Ton-/Steuerkopf-
Leiterplatte
Auf die Azimutfeder __
achtgeben
;
Einstellung der
Ton-Ateuerkopfhdhe
Einstellmutter far
X-Position
Abbildung 4-26.
@ Auswechseln
1. Die entfernte Ton-/Steuerkopf-Leiterplatte auf
der neuen Ton-/Steuerkopfeinheit anléten.
2. Die Ton-/Steuerkopfeinheit ist so angebracht,
daB der Ton-/Steuerkopfarm und die Ton-/Steu-
erkopfplatte
ungefahr
parallel
zueinander
liegen.
Ton-Steuerkopf-
Leiterplatte
Ton-/Steuerkopfeinheit ee
m
a
:
Niemals den Kopf ie
Ton-Steuerkopfpiatte
Abbildung 4-27.
Ton-/Steuerkopf
Ton-/Steuerkopfplatte
Einstellmutter fir
Ton-/Steuerkopfhéhe
Ungef&hr parallel
Ton-/Steuerkopfarm
Abbildung 4-28.
@ Einstellung
[Ton-/Steuerkopf-Neigungswinkel]
1. Das Laufwerk in die Lade-Betriebsart bringen.
2. Die Ton-/Steuerkopf-Neigungseinstell vorrich-
tung © ansetzen.
Die Neigungseinstellschraube
@ mit einem
Schraubendreher langsam verstellen, bis zwis-
chen der Einstellvorrichtung
und der Ton-/
Steuerkopf kein Spalt mehr besteht.
3:
A EinweiBes Papierblatt
(um einen Spalt festzustellen)
a"
Ton-Steuer
kopf
Neigy ngseinstell-
schrasbe
©)
Ton-/Steuerkopf-
Neigungseinstell-
vorrichtung
(a)
87
