Alle Ausgänge sind konfigurierbar, sofern nicht anders angegeben.
Relaisausgänge, Gruppe 1
Elektrische Eigenschaften
• Spannung: 0 bis 36 V DC
• Strom: 15 A DC Einschaltstrom, 3 A DC Dauerstrom
Relaiskontakte
Relais 05
Relais 06
Relaisausgänge, Gruppe 2
Elektrische Eigenschaften
• Spannung: 4,5 bis 36 V DC
• Strom: 2 A DC Einschaltstrom, 0,5 A DC Dauerstrom
Relaiskontakte
Relais 09
Relais 10
Relais 11
Relais 12
Relais 13
Relais 14
Relais 15
Relais 16
Relais 17
Relais 18
6.2.1

Konfigurieren Sie einen Relaisausgang

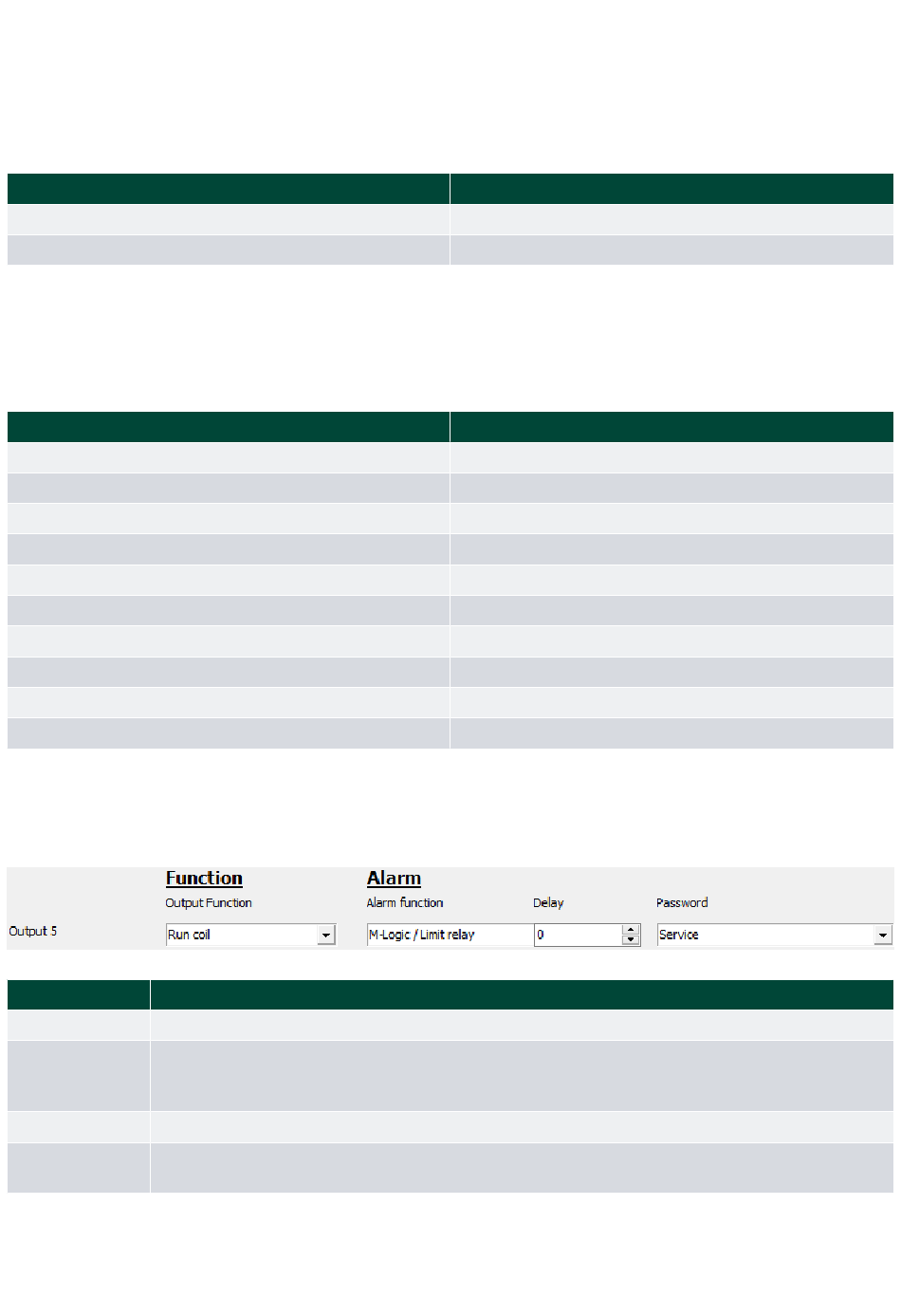

Verwenden Sie die Utility-Software unter E/A & Hardware-Setup, DO 5 - 18 zur Konfiguration der Relaisausgänge.
Parameter Beschreibung
Ausgangsfunktion Wählen Sie eine Ausgangsfunktion.
Alarmrelais NE
Alarmfunktion M-Logic / Grenzwertrelais
Alarmrelais ND
Verzögerung Der Alarm-Timer.
Wählen Sie die Passwortebene, um diese Konfiguration zu ändern (kann nicht von einem Benutzer mit
Passwort
niedrigeren Berechtigungen bearbeitet werden).
Designer's handbook 4189341308B DE
Standard
Betriebsmagnet
Anlasser
Standard
Startvorbereitung
Stoppmagnet
Status in Ordnung
Hupe
Keine Werkseinstellung
Keine Werkseinstellung
Keine Werkseinstellung
Keine Werkseinstellung
Keine Werkseinstellung
Keine Werkseinstellung
