einen Wert über dem Abschaltsollwert erreicht, schaltet der Motor ab, wenn der spezifische Alarm bei der voreingestellten
Drehzahl von 400 U/min aktiviert wird. In diesem Fall muss die Rückmeldung „Motor läuft" bei einer höheren Drehzahl als
600 RPM aktiviert werden.
RPM
1000
600
400
3.2.5 Digitale Rückmeldungen
Ist ein externes „Motor-läuft"-Überwachungsrelais installiert, können die Digitaleingänge für „Motor läuft" oder „Anlasser
ausrücken" verwendet werden.
Rückmeldung „Motor-läuft"
Ist die digitale Rückmeldung „Motor-läuft" aktiv, wird das Startrelais abgeschaltet.
RPM
RPM
NOM
Running
feedback
Firing
speed

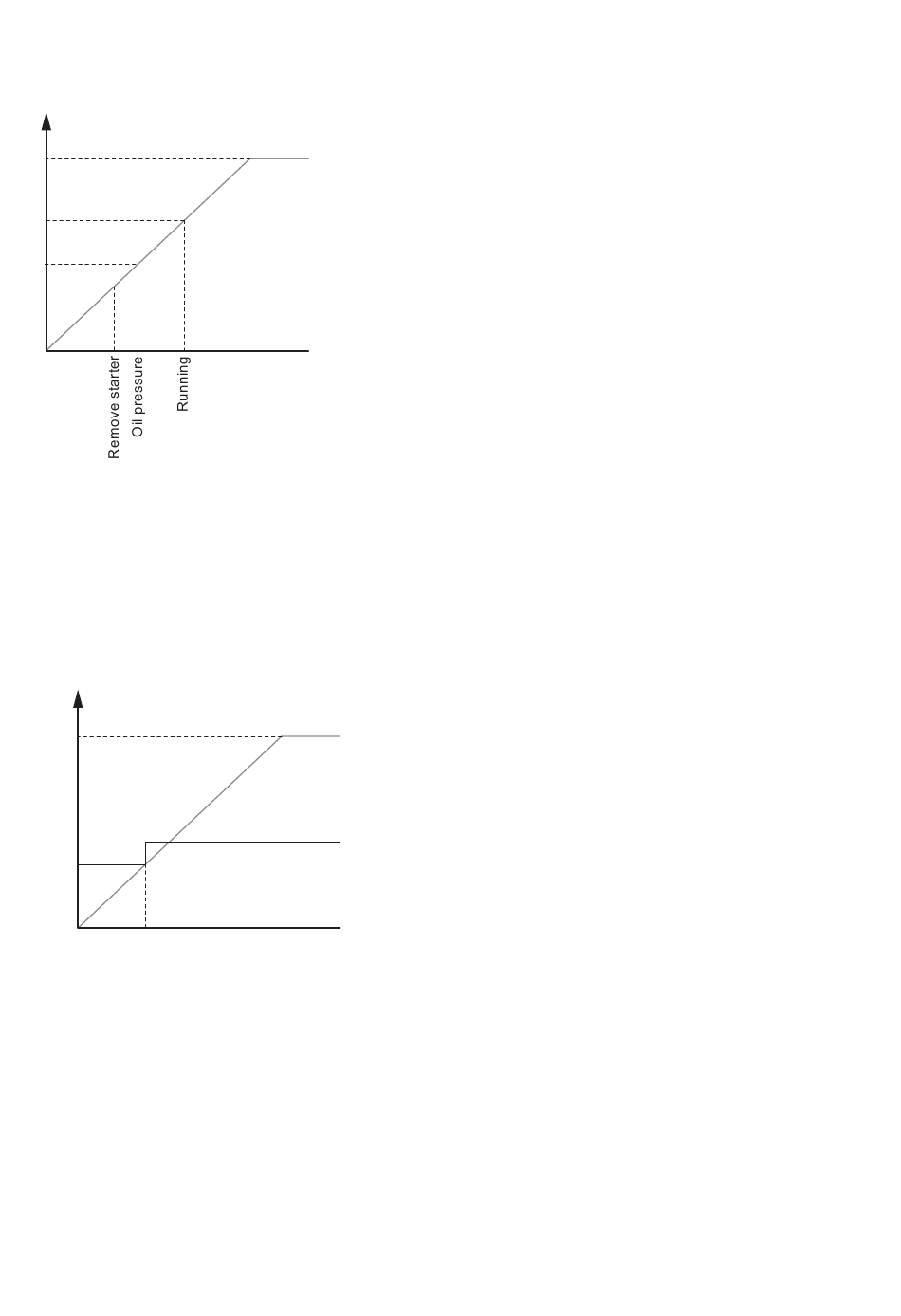

Das Diagramm zeigt, wie die digitale Rückmeldung „Motor-läuft" aktiviert wird, wenn der Motor seine Zünddrehzahl erreicht
hat.
Anlasser ausrücken
Ist der Digitaleingang „Anlasser ausrücken" aktiv, wird das Startrelais abgeschaltet.
