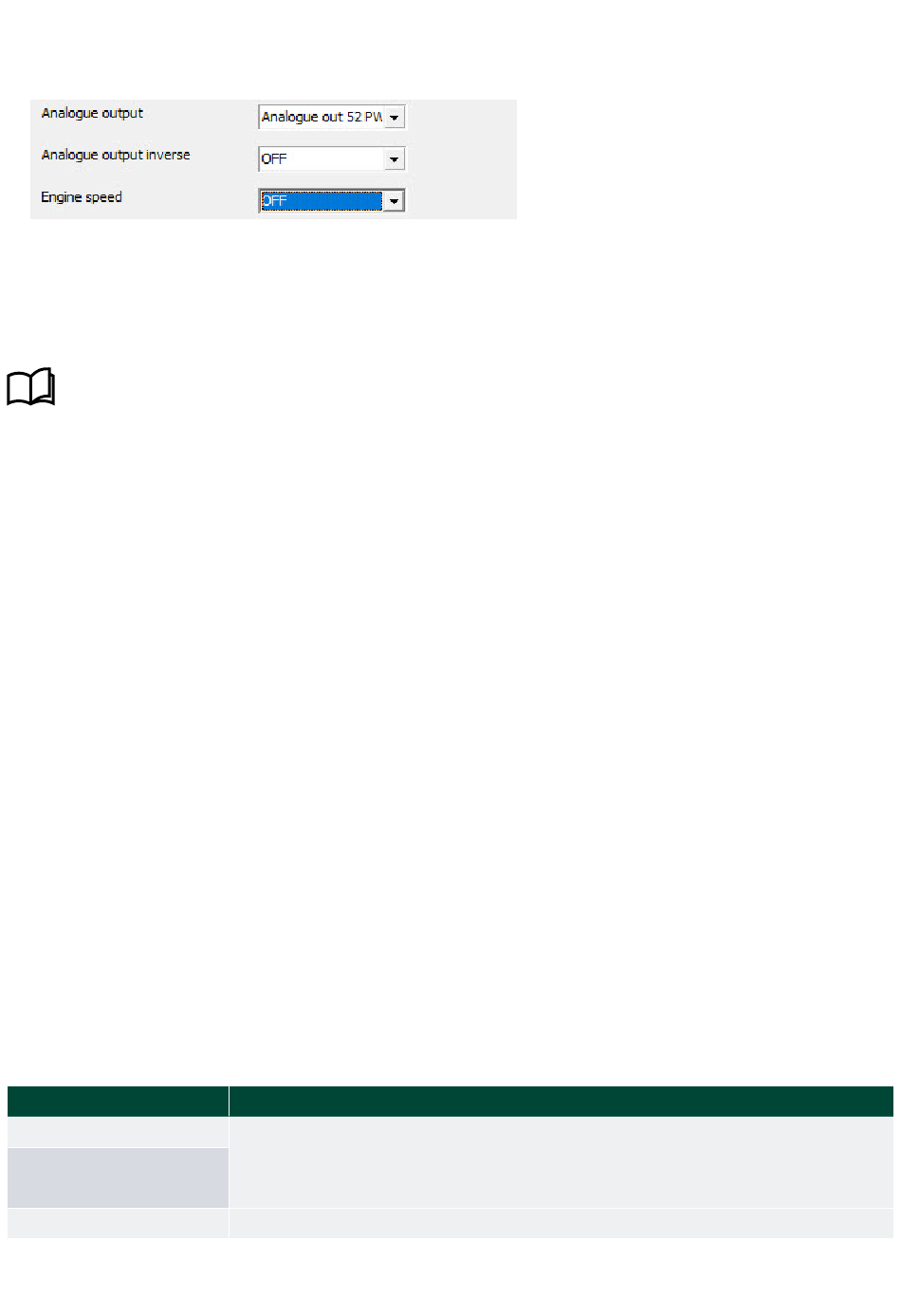

6. Setzen Sie den Analogausgang inversauf AUS.
7. Wenn PID1 zur Steuerung der Motordrehzahl verwendet wird, setzen Sie den ParameterMotordrehzahl auf EIN. Wenn
PID1 nicht zur Steuerung der Motordrehzahl verwendet wird, stellen Sie dieMotordrehzahl auf AUS.
8. Konfigurieren Sie die Offset-Einstellungen mit den Schiebereglern.
• Der analoge Offset bestimmt den Startpunkt des Ausgangs, wenn sich die Steuerung in der Betriebsart SEMI-AUTO
befindet.
• Die manuellen Einstellungen dienen der manuellen Steuerung der Motordrehzahl. Siehe Manuelle Steuerung der
Motordrehzahl in diesem Dokument.
Zusätzliche Informationen
Zur Konfiguration der PWM-Parameter siehe Analogausgänge.
Die Konfiguration des PID1-Eingangs hängt davon ab, wofür Sie den PID1 verwenden. Siehe Allzweck-PID in diesem
Dokument zur Konfiguration des PID-Eingangs
3.12 Ausgang ‚Motor läuft'
Der Motor-läuft-Status kann so eingestellt werden, dass ein digitales Ausgangssignal ausgegeben wird, sobald der Motor
läuft.
Konfigurieren Sie den Motor-läuft-Status unter Einstellungen > Motor-läuft-Status (Parameter 6160). Konfigurieren
Sie den Timer für die Zeit, die die Motor-läuft-Erkennung vorhanden sein muss, bevor der Motor-läuft-Status aktiviert wird.
Änderungen der Einstellungen des Timers für den Motor-läuft-Status betreffen außerdem die Alarmunterdrückung im Status
Motor läuft nicht.
3.13

Motorschutzvorrichtungen

3.13.1 Schutzfunktionen im Allgemeinen

Alle Schutzeinstellungen sind in Prozent der Nennwerte angegeben.
Die meisten Schutzfunktionen sind vom Typ „definierte Zeit" (ein Sollwert und eine Zeit werden ausgewählt). Der Ausgang
ist aktiviert, sobald der Timer ausgelaufen ist. Die Ansprechzeit ergibt sich aus der Verzögerungseinstellung und der
Reaktionszeit.
Bei der Einstellung der AGC 150 ist z. B. die Messklasse der Steuerung und ein ausreichender Sicherheitsabstand zu
berücksichtigen:
Allgemeine Parameterbereiche
Für alle Schutzfunktionen sind die folgenden Parameter innerhalb der genannten Bereiche einzustellen:
Parametertext
Ausgang A
Ausgang B
Aktivieren
Designer's handbook 4189341308B DE
Bereich
Nicht belegt
12 Relais: 5, 6, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18
Externe E/A: 3 × 8 Relais (CIO 208)
Grenzwerte
AUS
Seite 41 von 95
