Die PID-Regelung ist aktiv, wenn sich die Steuerung in der Betriebsart AUTO befindet. Die Motordrehzahl kann in PID1
konfiguriert werden, wenn sich die Steuerung in der Betriebsart AUTO befindet.
3.8

Kontrolle der Motordrehzahl

Die Motordrehzahlregelung ist mit PID1 konfiguriert.

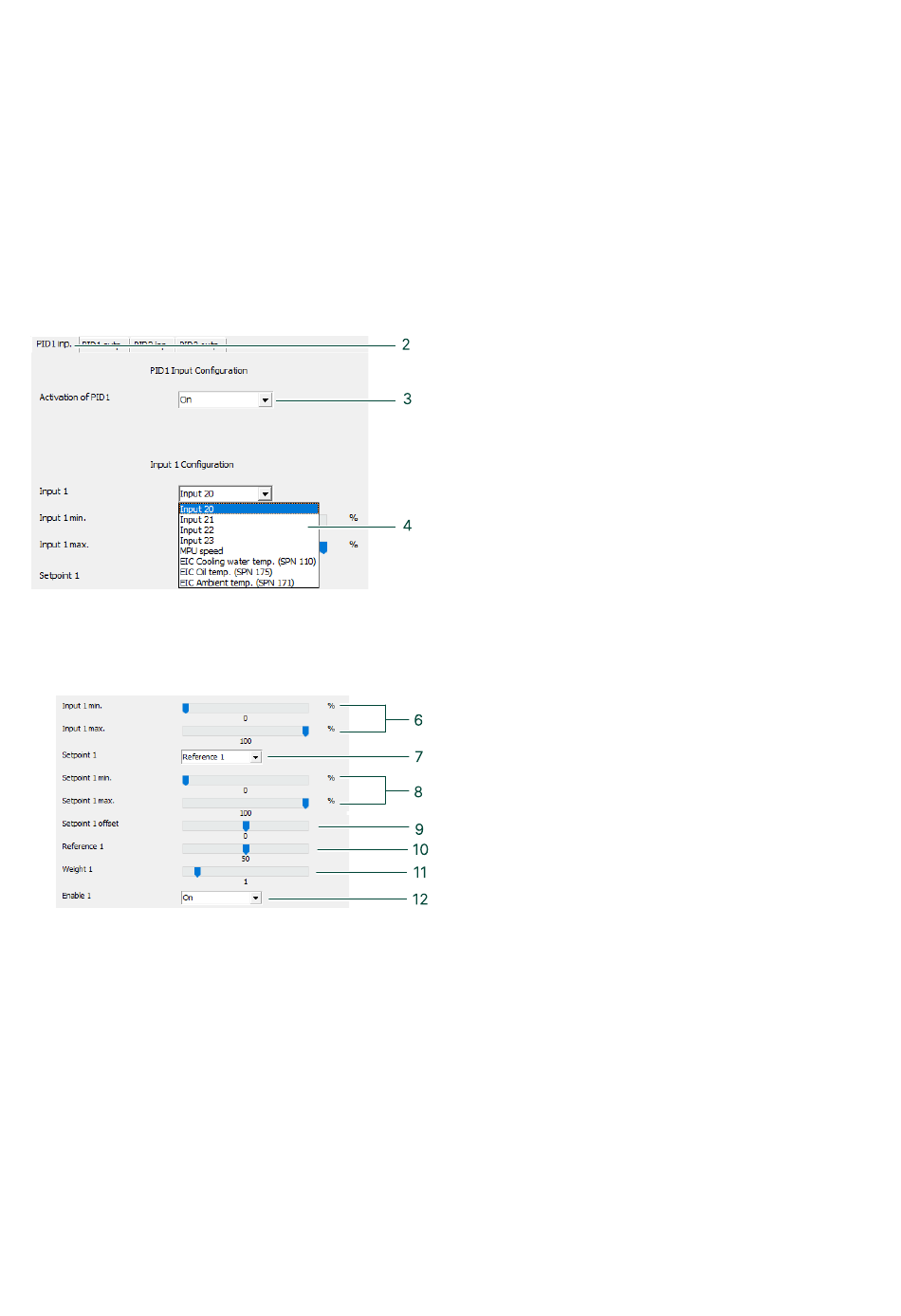

PID1-Eingangskonfiguration
1. Wählen Sie in der Utility-Software im vertikalen Menü das Tab Allzweck-PID aus.
2. Wählen Sie das Tab PID1 Ausgang aus.
3. Wählen Sie in der Dropdown-Liste EIN, um PID1 zu aktivieren.
4. Wählen Sie hier in der Dropdown-Liste die Quelle für diesen Eingang aus. Zu den Optionen gehören Mehrfacheingabe,
MPU-Geschwindigkeit oder MK-Geschwindigkeit.
5. Wenn ein Multi-Eingang ausgewählt ist:
• Wählen Sie das Tab E/A & Hardware-Setup, um den Multi-Eingang zu konfigurieren.
• Der konfigurierte Skalierungswert wird ohne Nachkommastellen in den PID-Einstellungen angezeigt (1,00 = 100).
6. Definieren Sie den Eingangsbereich mit Eingang min und Eingang max.
7. Wählen Sie Referenz 1, um den Sollwert in diesem Feld zu definieren. Alternativ können Sie auch eine Sollwertquelle
auswählen (aus den gleichen Optionen wie für Eingang 1).
8. Definieren Sie den Sollwertbereich mit Sollwert 1 min und Sollwert 1 max.
9. Wählen Sie den Offset für Sollwert 1.
10. Wählen Sie den Allzweck-PID-Sollwert. Für diesen Eingang muss fürReferenz 1 der Sollwert 1 gewählt werden.
11. Der Eingabewert wird mit dem Wichtungsfaktor multipliziert.
• Ein Wichtungsfaktor von 1 bedeutet, dass der tatsächliche Eingangswert in Berechnungen verwendet wird.
• Ein Wichtungsfaktor von 3 bedeutet, dass der Eingabewert bei den Berechnungen dreimal so groß ist.
12. Aktivieren Sie die PID1.
