Wenn der Motor gestartet wird und läuft, wird die Regelung aktiviert und eine Ausgangsleistung berechnet. Überschreitet
entweder das Kühlmittel vom Ladeluftkühler oder das Kühlwasser vom Mantel seinen Sollwert, beginnt die
Ausgangsleistung ab 0 % zu steigen. Der Eingang, der zur Berechnung der größten Ausgangsleistung führt, wird zu jeder
Zeit priorisiert. So wird sichergestellt, dass beide Systeme mit ausreichender Kühlung versorgt werden. Während der
Stoppsequenz wird der Lüfter auf die maximale Ausgangsleistung gezwungen, um die größtmögliche Kühlung zu
gewährleisten. Die Leistung verbleibt bei 0 %, bis der Motor erneut gestartet wird.
In diesem Beispiel wird der inverse Ausgang mit einem Offset von 0 % kombiniert. Die Anwendung ist ein Motor mit
elektrischer Thermostatsteuerung. Während des Motorstartes sollte der Ausgang vor dem Erreichen des Sollwertes
aktiviert werden, um ein zu starkes Überschreiten des Sollwertes zu vermeiden. Das wird erreicht, indem ein inverser

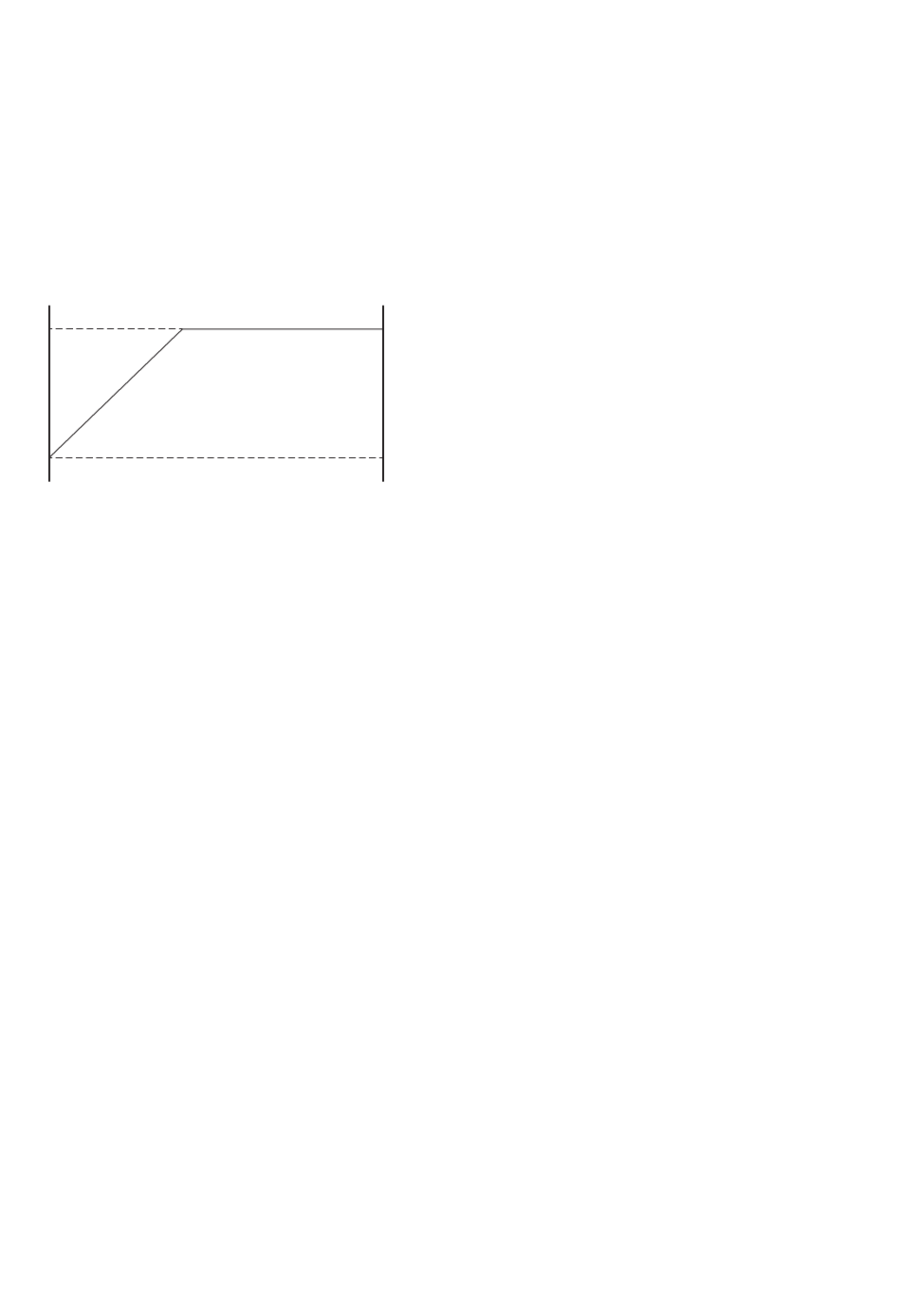

Ausgang ohne Offset verwendet wird. Das folgende Diagramm veranschaulicht diese Funktion, wenn der Regler als linear
proportional ohne Integral- oder Vorhaltzeit konfiguriert ist. Bei diesen Einstellungen beträgt die Ausgangsleistung 100 %,
wenn der Sollwert erreicht ist. Der Beginn des Ausgangs wird durch die Proportionalverstärkung bestimmt.
