9. Sollwert M-Logic min. Ereignis-Sollwert: Bestimmt den Ausgang der M-Logic-Funktion „PID1 erzwingt min. Ausgang".
10. Sollwert M-Logic max. Ereignis-Sollwert: Bestimmt den Ausgang der M-Logic-Funktion „PID1 erzwingt max. Ausgang".
11. Db-Relais: Totzonen-Einstellung für die Relaisregelung.
12. Kp-Relais: Wert für die Proportionalverstärkung für die Relaisregelung.
13. Td-Relais: Differenzialausgang für die Relaisregelung.
14. Min. Einschaltzeit Relais: Mindestausgangszeit für die Relaisregelung. Stellen Sie diese Funktion auf die Mindestzeit ein,
mit der der angesteuerte Aktor aktiviert werden kann.
15. Periodenzeit-Relais: Gesamtzeit für eine Aktivierungsdauer des Relais. Wenn der Regelausgang über dieser
Periodenzeit liegt, wird der Relaisausgang kontinuierlich aktiviert.
16. Relaiserhöhung: Wählen Sie die Klemme für das Relais aus, das für die positive Aktivierung verwendet wird.
17. Relaisreduzierung: Wählen Sie die Klemme für das Relais aus, das für die negative Aktivierung verwendet wird.
5.3.2 Zusätzliche Analogausgänge mit IOM 230
Die Steuerung verfügt über zwei integrierte Analogausgänge. Die Steuerung unterstützt außerdem bis zu zwei analoge
Schnittstellenmodule IOM 230, die vier zusätzliche analoge Ausgänge bereitstellen können.

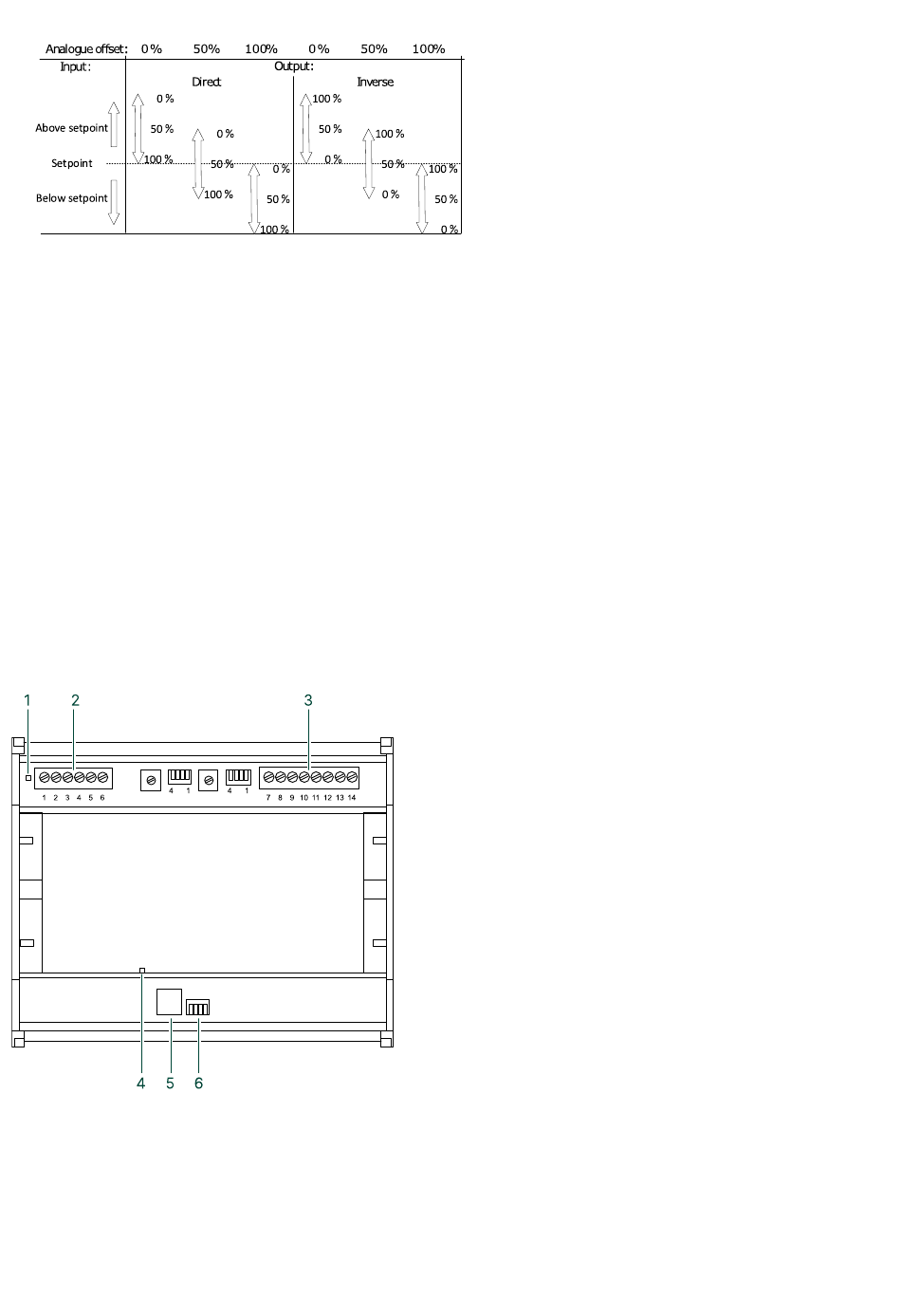

Tabelle 5.1 IOM 230 Übersicht
Designer's handbook 4189341308B DE
Ein Offset von 100 % wird häufig bei dem
inversen Ausgang verwendet, wie im
vorherigen Beispiel der Kühlung.
1. IOM 230 Status-LED (grün = System OK, rot = Systemfehler)
2. Klemmen 1 bis 6
3. Klemme 7 bis 14
4. CAN-Status-LED (grün = System OK, rot = Systemausfall)
5. PC-Port
6. IOM 230 CAN-ID-Selektor
