5.3 Ausgänge

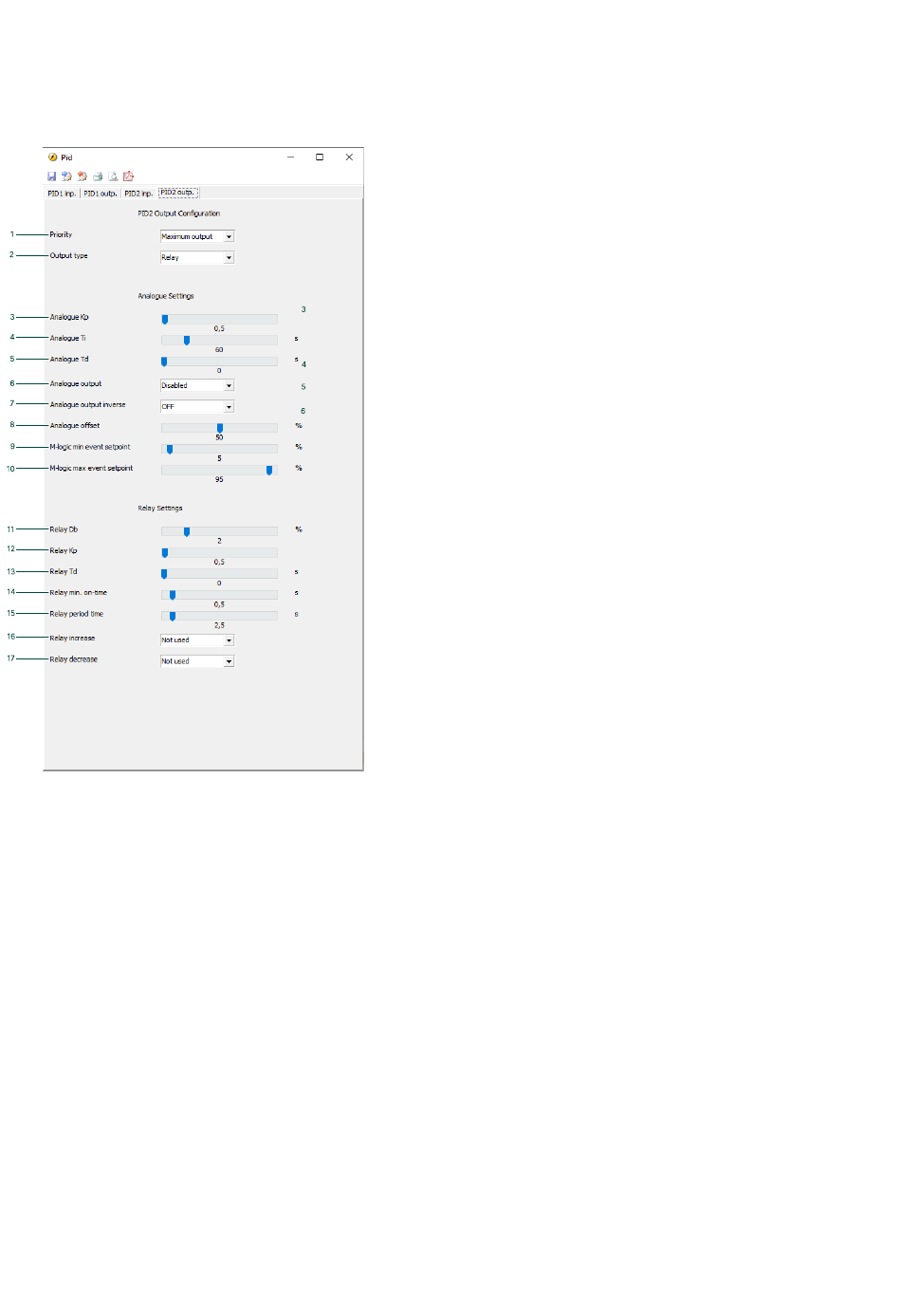

5.3.1 Erklärung der Ausgangseinstellungen
Erläuterung der Einstellungen für Allzweck-PIDs
1. Priorität: Diese Einstellung legt fest, ob die Mindest- oder maximale Ausgangsleistung priorisiert wird. Sie wird für die
dynamische Eingangsauswahl verwendet. „Maximale Ausgangsleistung" führt zur Auswahl des Einganges, der die
höchste Ausgangsleistung liefert. „Minimale Ausgangsleistung" führt zur Auswahl des Einganges, der die niedrigste
Ausgangsleistung liefert.
2. Ausgangstyp: Wählen Sie zwischen einem Relais- oder Analogausgang aus. Für PID1 ist auch MK eine Option. Die
folgenden mit „Analog" gekennzeichneten Parameter gelten nur für die Verwendung der Analogregelung. Die mit „Relais"
gekennzeichneten Parameter gelten dagegen nur für die Relaisregelung.
3. Analoge Kp: Dies ist der Wert für die Proportionalverstärkung. Eine Erhöhung dieses Wertes führt zu einer aggressiveren
Reaktion. Die Anpassung dieses Wertes wirkt sich auch auf den Integral- und Differenzialausgang aus. Wenn der Kp-
Wert angepasst werden soll, ohne den Ti- oder Td-Anteil zu beeinflussen, nehmen Sie entsprechende Einstellungen vor.
4. Analoge Ti: Die Erhöhung der Ti führt zu einer weniger aggressiven Integralreaktion.
5. Analoge Td: Die Erhöhung der Td führt zu einer aggressiveren Vorhaltzeit.
6. Analogausgang: Wählen Sie den physischen internen oder externen Ausgang aus.
7. Analogausgang invertiert:Wenn diese Einstellung aktiviert ist, wird die Ausgangsfunktion invertiert.
