RPM
RPM
NOM
Running
feedback
Remove
starter
Firing
speed

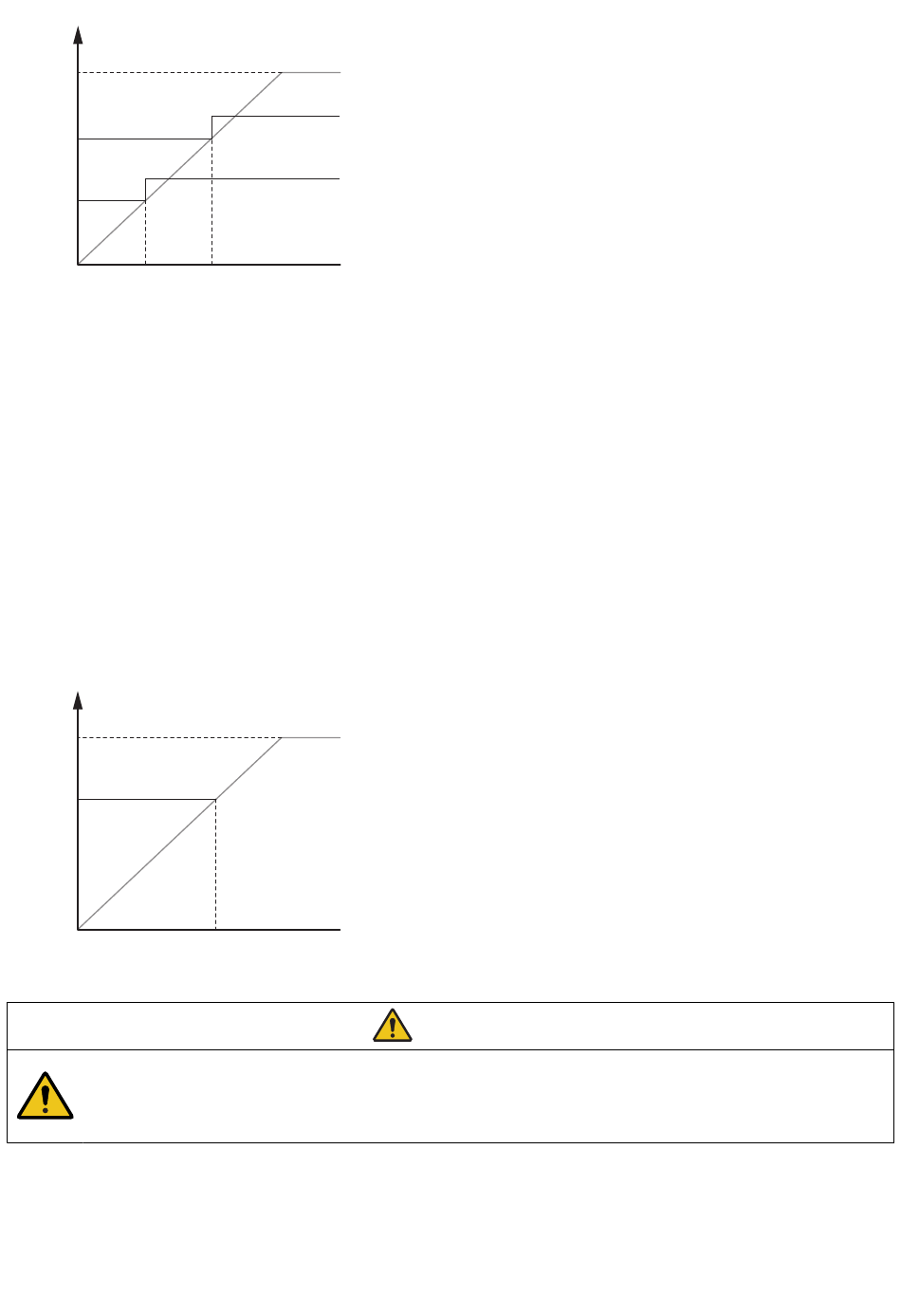

Das Diagramm zeigt, wie der Eingang zum Ausrücken des Anlassers aktiviert wird, wenn der Motor seine Zünddrehzahl
erreicht hat. Bei laufendem Motor ist die digitale 'Motor-läuft'-Rückmeldung aktiviert.
ANMERKUNG Der Eingang „Anlasser ausrücken"muss auf einen freien Digitaleingang gelegt werden.

3.2.6 Analoges Pick-up-Signal

Falls ein Impulsaufnehmer (MPU) verwendet wird, kann eine bestimmte Drehzahl für das Abschalten des Startrelais
konfiguriert werden.
Rückmeldung „Motor-läuft"
Die Zeichnung zeigt, wie die Rückmeldung „Motor läuft" bei Erreichen der Zünddrehzahl erkannt wird. Die Werkseinstellung
ist 1000 U/min.
RPM
RPM
NOM
Running
feedback
Achtung
Die Werkseinstellung 1000 U/min ist höher als die Drehzahl des typischen Anlassers. Stellen Sie die Einstellung
auf einen niedrigeren Wert ein, um eine Beschädigung des Anlassers zu vermeiden.
Eingang „Anlasser ausrücken"
Die Zeichnung zeigt, wie der Sollwert für „Anlasser ausrücken" beim Zünddrehzahl-Niveau erfasst wird. Die
Werkseinstellung ist 400 U/min.
Designer's handbook 4189341308B DE
RPM
t
Running
RPM
t
Firing
speed
VORSICHT
