Einstellungen > Motor > Drehzahlregelung > Grundeinstellungen für die Drehzahl
Parameter Text
2831 Min. Drehzahlbereich
2832 Max. Drehzahlbereich

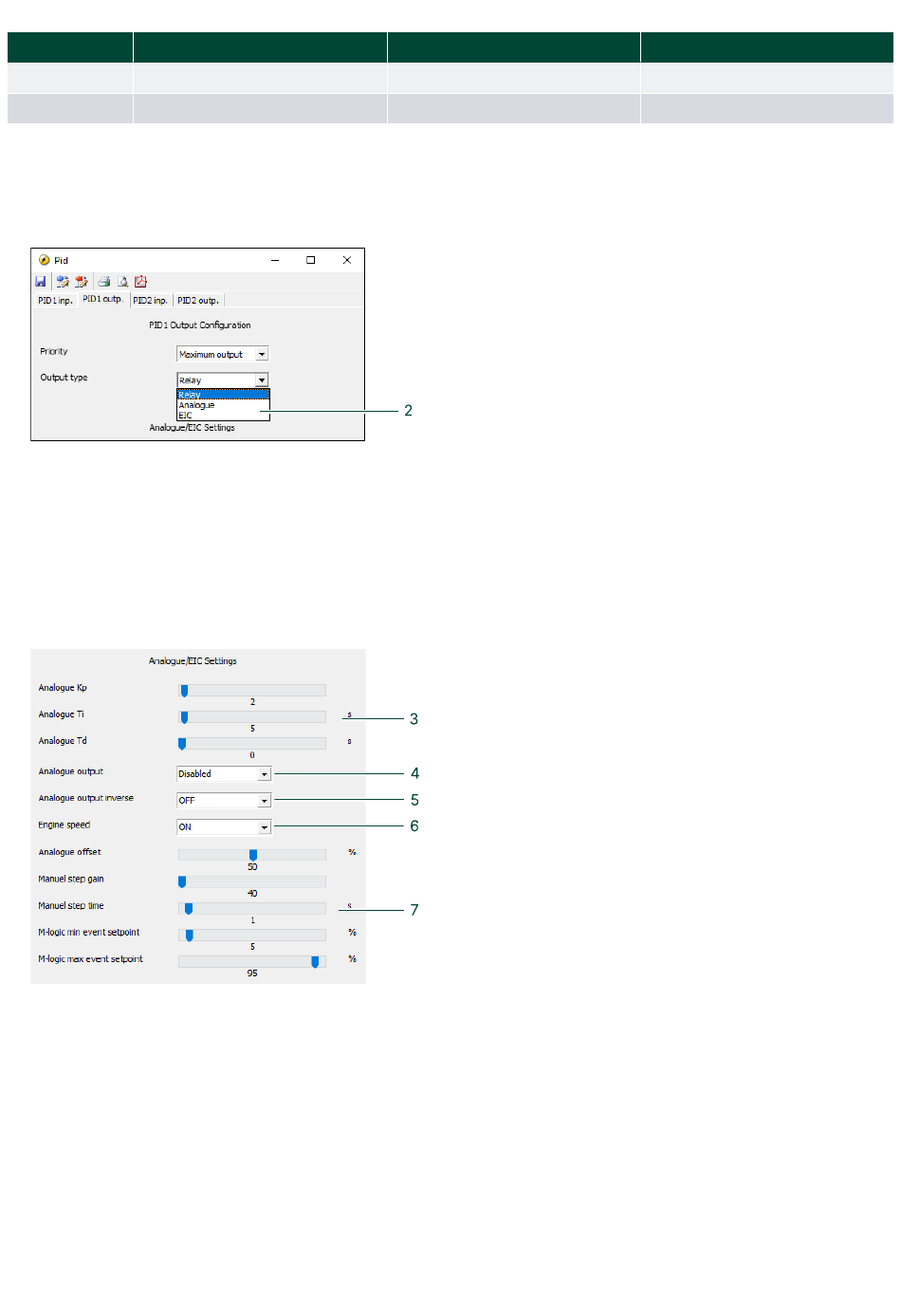

PID1-Ausgangskonfiguration
1. Wählen Sie auf dem Tab Allzweck-PID das Tab PID1 Ausgang aus.
2. Im Dropdown-Fenster Ausgangstyp wählen Sie Relais, Analog oder MK:
3. Konfigurieren Sie die Einstellungen für den Ausgang mit den Schiebereglern.
• Analoge Kp: Proportionaler Verstärkungswert, erhöhen Sie ihn, um eine aggressivere Reaktion zu erhalten.
• Analoge Ti: Erhöhen Sie die Integralleistung, um eine weniger aggressive Integralwirkung zu erzielen.
• Analoge Td: Erhöhen Sie die Derivatleistung, um eine aggressivere Derivatwirkung zu erzielen.
4. Wählen Sie einen Analogausgang aus der Dropdown-Liste. Hier sind die Analogausgänge der Steuerung aufgelistet.
5. Aktivieren Sie die Option Analogausgang invertiert, um die Ausgangsfunktion zu invertieren.
6. Wählen Sie EIN, um die Motordrehzahl zu aktivieren.
7. Konfigurieren Sie die Offset-Einstellungen mit den Schiebereglern.
• Analog-Offset: Bestimmt den Startpunkt des Ausgangs, wenn sich die Steuerung in der Betriebsart SEMI-AUTO
befindet.
• Siehe Manuelle Steuerung der Motordrehzahl in diesem Dokument für Informationen über die manuellen
Einstellungen.
3.9

Motordrehzahl, Rampenfunktion

Um die Rampenfunktion zu nutzen, muss die PID1-Motordrehzahl eingeschaltet sein. Die Rampenfunktion ist in den
Betriebsarten AUTO, SEMI-AUTO und MANUELL beim Anfahren und Abkühlen aktiv.
Designer's handbook 4189341308B DE
Bereich
100 bis 4000 U/min
100 bis 4000 U/min

Werkseinstellung

1000 U/min.
2000 UpM
