3.2.3 Anlaufübersicht

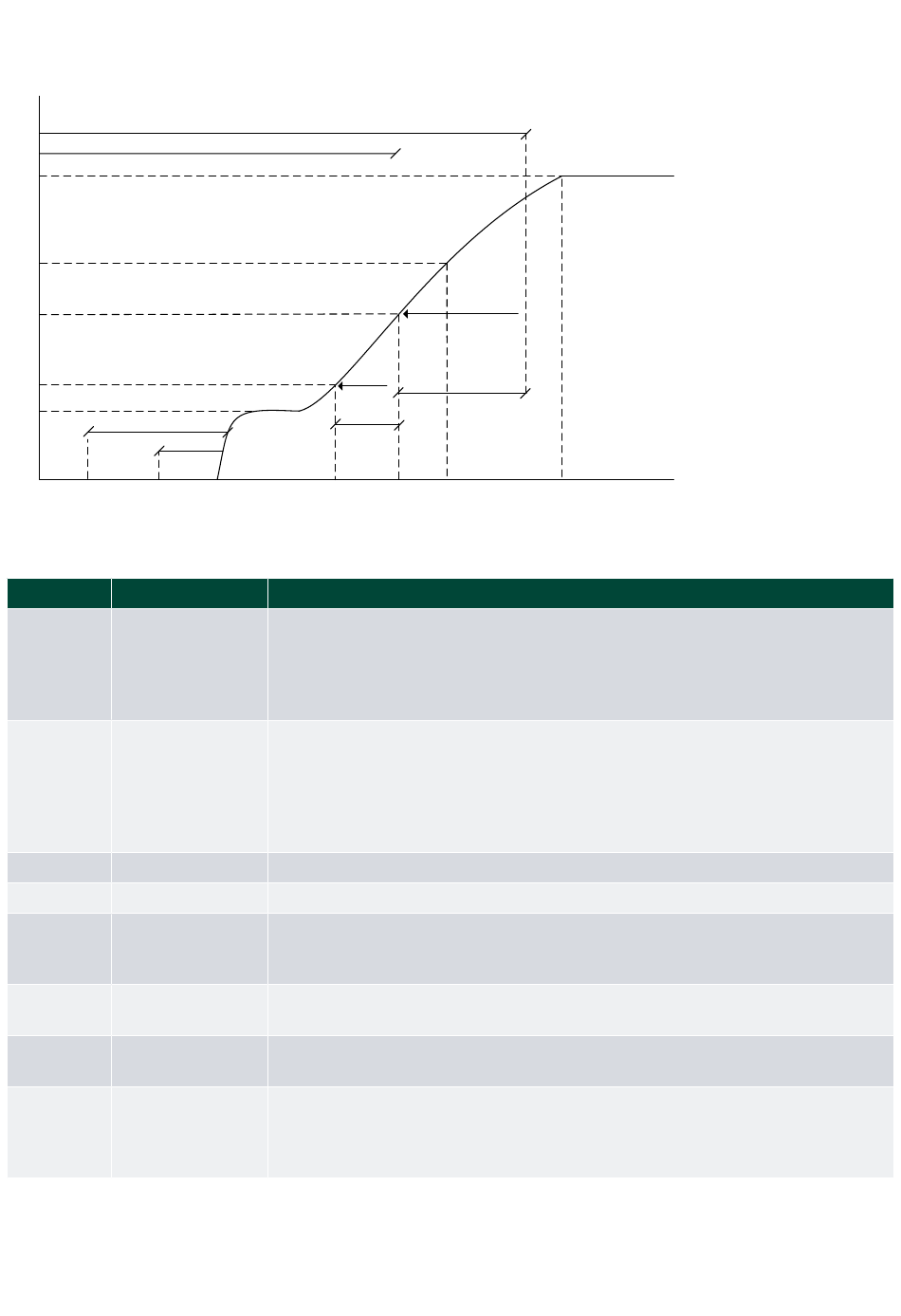

Anlaufübersicht
RPM
Oil pressure inhibit
1500
1000
800
400
300
Start
prepare
Run coil
(0-600 s)
(0-600 s)
Start
Einstellungen zur Startsequenz
Parameter Text
6181 Startvorbereitung
Erweiterte
6182
Startvorbereitung:
6183 Startimpuls:
6184 Startpause:
Betriebsmagnet-
6151
Timer
6174 Anlasser ausrücken
Signal „Motor läuft",
6173
U/min.-Pegel
6351 Signal „Motor läuft"
Designer's handbook 4189341308B DE
Inhibit status: Not running
Remove
starter
Cranking
Running
detection
within
(0-1200 s)
Starter Remove
starter
(0-2000 RPM)

Beschreibung

Startvorbereitung wird für die Vorbereitung des Starts verwendet, z. B. Vorschmieren
oder Vorglühen.
Das Startvorbereitungsrelais wird mit Einleitung der Startsequenz aktiviert und wieder
deaktiviert, wenn das Startrelais aktiviert ist.
Mit Timer-Einstellung 0,0 s ist die Startvorbereitungsfunktion deaktiviert.
Die erweiterte Startvorbereitung aktiviert das Startvorbereitungsrelais, wenn die
Startsequenz eingeleitet wird. Das Relais ist aktiviert, bis die angegebene Zeit
abgelaufen ist.
Überschreitet der Timer die Starteinschaltzeit, wird das Relais bei Deaktivierung des
Startrelais ebenfalls deaktiviert.
Mit Timer-Einstellung 0,0 s ist die erweiterte Startvorbereitungsfunktion deaktiviert.
Der Startimpuls ist die Einschaltzeit für den Anlasser.
Die Startpause ist die Pause zwischen zwei Startimpulsen.
Der Timer für den Betriebsmagneten ist ein Sollwert, der festlegt, wie lange der
Betriebsmagnet vor dem Anlassen des Motors aktiviert wird. So hat die
Motorsteuerung Zeit, vor dem Anlassen zu starten.
Der Anlasser wird entfernt, wenn der Drehzahlsollwert erreicht ist (nur wenn die Art
des Signals „Motor läuft" entweder als Impulsaufnehmer oder MK konfiguriert ist).
Der Sollwert definiert das Niveau der Motor-läuft-Erkennung in U/min. (nur wenn die
Art des Signals „Motor läuft" entweder als Impulsaufnehmer oder MK konfiguriert ist).
Dieser Timer stellt sicher, dass der Motor vom unter „Anlasser ausrücken"
eingestellten Drehzahlniveau zum Betriebserkennungsniveau wechselt. Der Timer ist
nur aktiv, wenn die Art des Signals „Motor läuft" als Impulsaufnehmer oder MK
konfiguriert ist. Wenn der Timer abgelaufen und das Niveau nicht erreicht ist, beginnt
Run status
(0-300 s)
Running
detection
level
(0-4000 RPM)
Run status
(0-300 s)
Delay of
regulation
(0-9900 s)
Activate Nominal
regulation speed
