Öldruck; Rückmeldung „Motor-Läuft - Deif AGC 150 Handbuch Für Konstrukteure

RPM
RPM
NOM
Running
feedback
Remove
starter
Firing
speed
Bei Verwendung des Impulsaufnehmer-Eingangs muss die Zähnezahl des Schwungrads angepasst werden.
Einstellungen > Motor > Startsequenz > Nach dem Anlassen > Anlasser ausrücken
Parameter Text
6174 Anlasser ausrücken
ANMERKUNG Die Funktion „Anlasser ausrücken" kann über den Impulsaufnehmer oder einen Digitaleingang genutzt
werden.

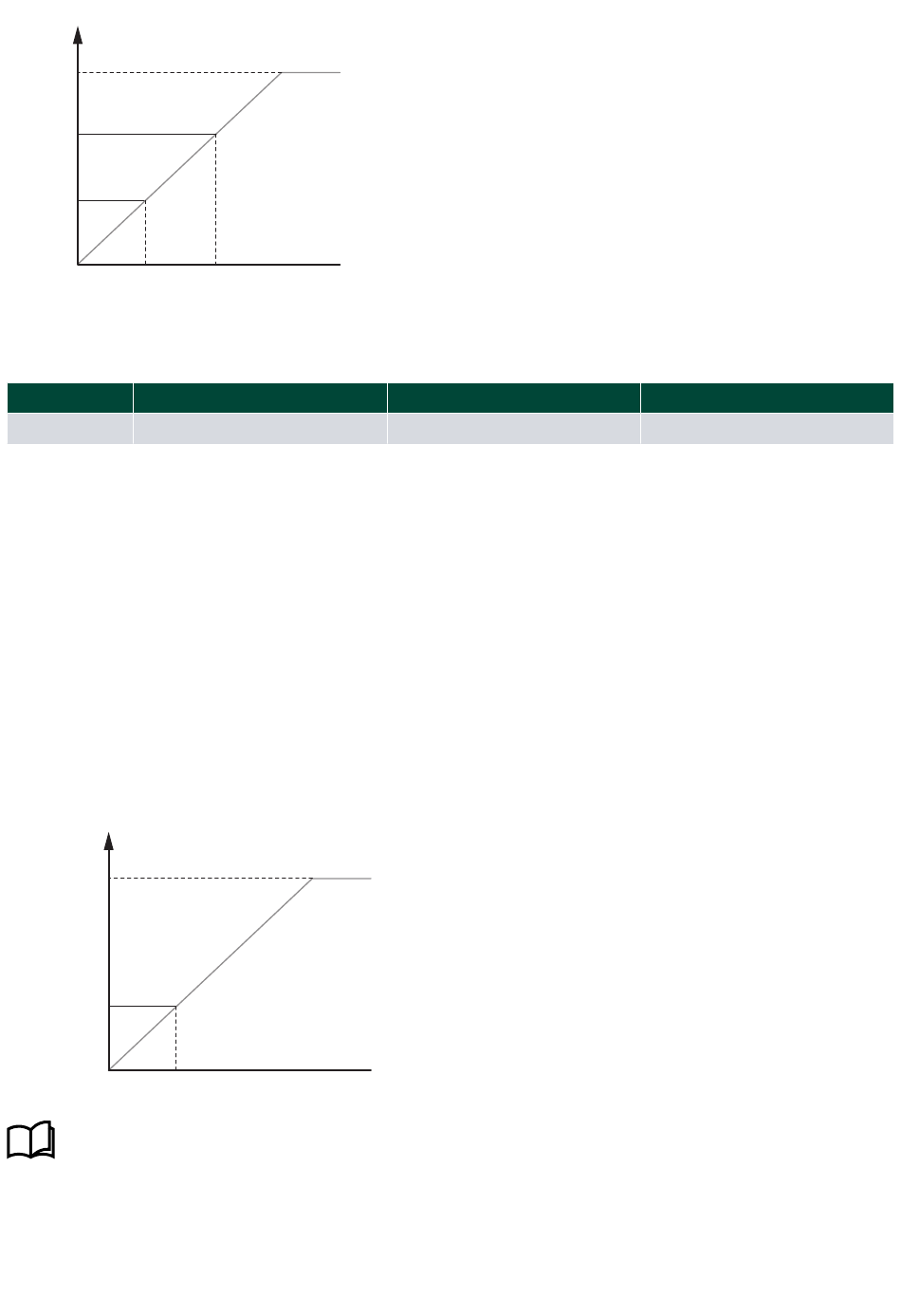

3.2.7 Öldruck
Die Multi-Eingänge der Klemmen 20, 21, 22 und 23 können für die Rückmeldung „Motor läuft" verwendet werden. Die
entsprechenden Klemmen müssen als RMI-Eingang für Öldruckmessung konfiguriert werden. Verwenden Sie dazu die Utility
Software.
1. Wählen Sie die Registerkarte E/A & Hardware-Setup
2. Wählen Sie die gewünschte Registerkarte für den Multi-Eingang aus.
3. Für Eingangstyp wählen Sie RMI-Öldruck.
Wenn der Öldruck über den eingestellten Wert ansteigt, wird der Betrieb erkannt und die Startsequenz beendet.
Rückmeldung „Motor-läuft"
RPM
RPM
NOM
Run detection
Oil pressure
Firing
speed
Zusätzliche Informationen
Siehe Motor-läuft-Rückmeldung für die Konfiguration der Parameter.
3.3 Rückmeldung „Motor-läuft"
Die Steuerung erkennt anhand der Motor-läuft-Rückmeldung, ob der Motor in Betrieb ist.
Designer's handbook 4189341308B DE
RPM
t
Running
RPM
Bereich
1 bis 2000 U/min.
t
Standard
400 U/min.
Seite 24 von 95
