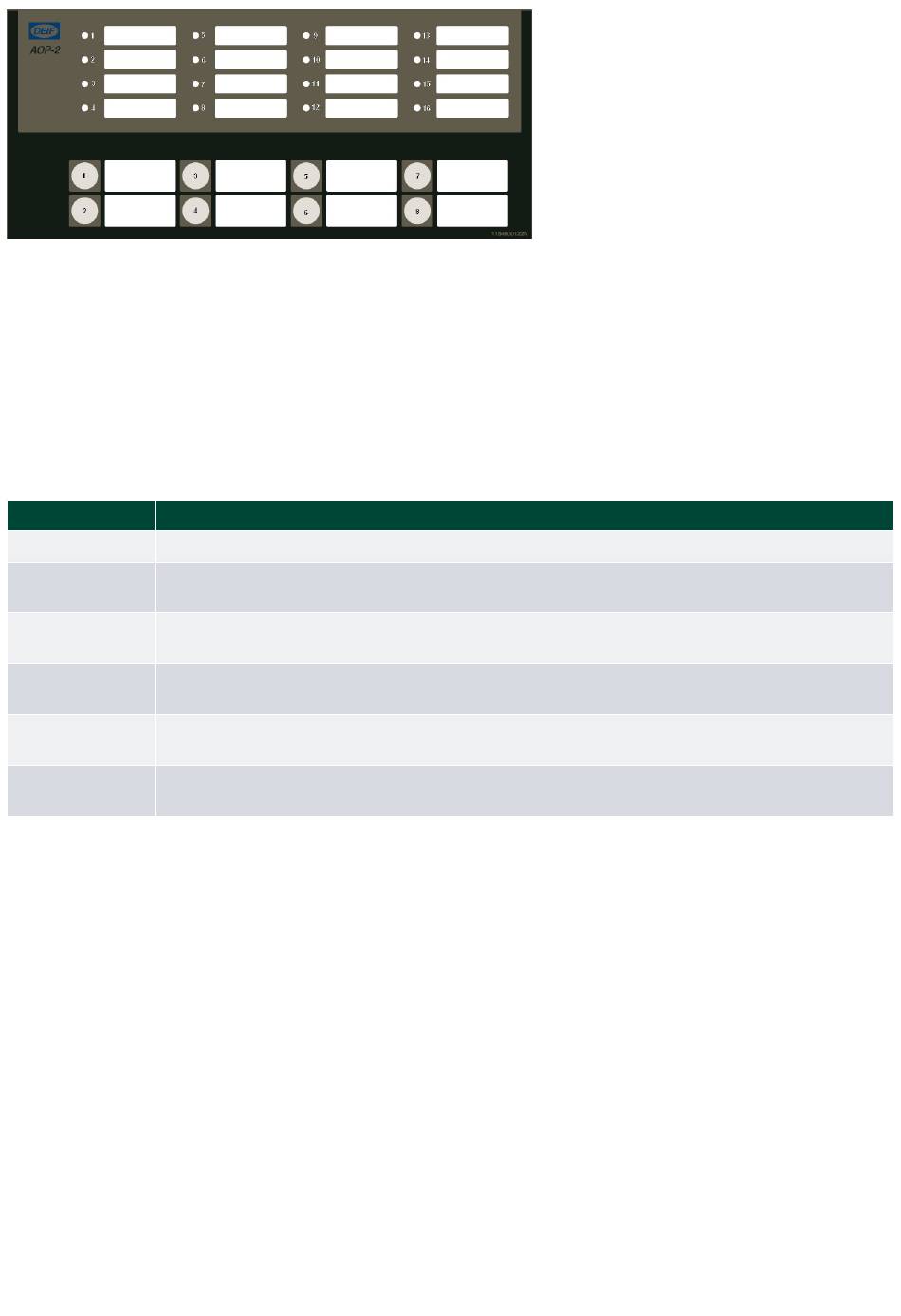

Die konfigurierbaren LEDs haben die Bezeichnungen 1 bis 16 und die Tasten die Bezeichnungen 1 bis 8.
Konfiguration der CAN-Knoten-ID
Die CAN-Knoten-ID für das AOP-2 kann auf 1-9 eingestellt werden:
1. Drücken Sie die Tasten 7 und 8 gleichzeitig, um das Menü zum Ändern der CAN-ID zu aktivieren. Die LED für die aktuelle
CAN-ID-Nummer leuchtet, und die LED 16 blinkt.
2. Verwenden Sie die Tasten 7 (Erhöhen) und 8 (Verringern), um die CAN-ID gemäß der unten stehenden Tabelle zu
ändern.
3. Drücken Sie die Taste 6, um die CAN-ID zu speichern und zum Normalbetrieb zurückzukehren.
CAN-ID Anzeige der CAN-ID-Auswahl
0 LED 16 blinkt (CAN-Bus AUS)
LED 1 LEUCHTET.
1
LED 16 blinkt (Standardwert).
LED 2 LEUCHTET.
2
LED 16 blinkt.
LED 3 LEUCHTET.
3
LED 16 blinkt.
LED 4 LEUCHTET.
4
LED 16 blinkt.
LED 5 LEUCHTET.
5
LED 16 blinkt.

Programmierung

Verwenden Sie die Utility-Software, um AOP-2 zu programmieren. Siehe die Hilfe-Funkton in der Utility Software.
4.6.2

Zugriffssperre

Bei aktivierter Zugriffssperre kann der Bediener weder die Parameter der Steuerung noch die Betriebsarten ändern. Die
Konfiguration des zugehörigen Digitaleingangs erfolgt über die Utility-Software.
Die Zugangssperre wird in der Regel über einen Schlüsselschalter aktiviert, der hinter der Tür des Schaltschranks
angebracht ist. Sobald die Zugriffssperre aktiv ist, können keine Änderungen am Display vorgenommen werden.
Die Zugriffssperre sperrt nur das Display, nicht aber die AOPs oder Digitaleingänge. Die AOP-Tasten können über die M-
Logic blockiert werden. Es ist weiterhin möglich, alle Parameter, Timer und den Zustand der Eingänge im Servicemenü
anzuzeigen.
Sie können Alarme lesen, aber nicht quittieren, wenn die Zugangssperre aktiviert ist. Nichts kann am Display geändert
werden.
