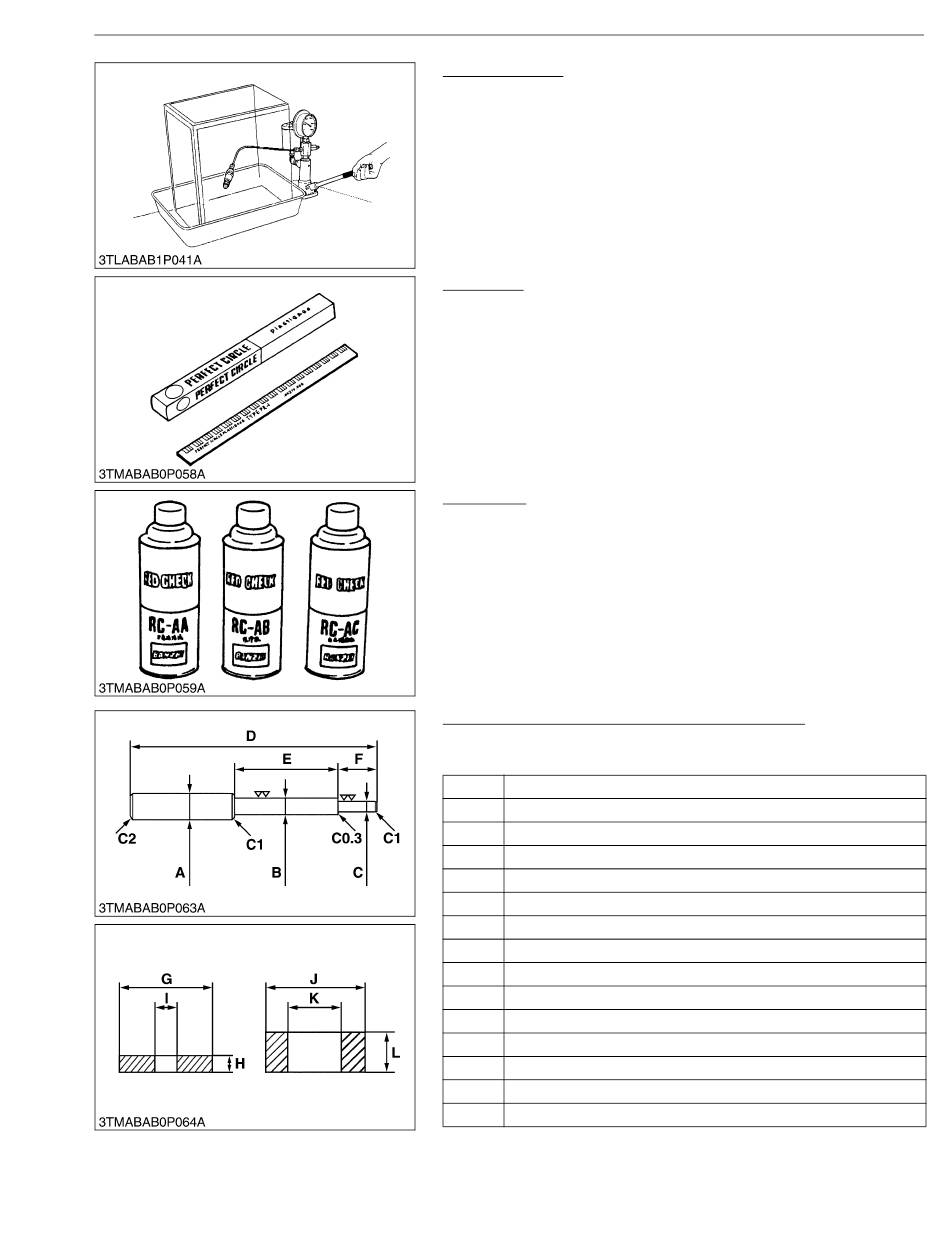

Düsenprüfgerät
Teilenummer:07909-31361
Anwendung: Zum Prüfen des Kraftstoffeinspritzdrucks und des
Strahlbilds der Düse.
Messbereich: 0 bis 50 MPa (0 bis 500 bar)
Plastigage
Teilenummer:07909-30241
Anwendung: Zum Prüfen des Spieles zwischen Kurbelwelle und
Lager usw.
Messbereich:Grün 0,025 bis 0,076 mm
Rot 0,051 bis 0,152 mm
Blau 0,102 bis 0,229 mm
Red Check
Teilenummer:07909-31371
Anwendung: Zum Prüfen von Zylinderkopf, Zylinderblock usw. auf
Risse.
Werkzeug für den Austausch der Ventilführung
Anwendung: Zum Herausdrücken
Ventilführung.
A 20 mm Durchmesser
B 11,7 bis 11,9 mm Durchmesser
C 6,5 bis 6,6 mm Durchmesser
D 225 mm
E 70 mm
F 45 mm
G 25 mm
H 5 mm
I 6,7 bis 7,0 mm Durchmesser
J 20 mm Durchmesser
K 12,5 bis 12,8 mm Durchmesser
L 8,9 bis 9,1 mm
C1 Fase 1,0 mm
C2 Fase 2,0 mm
C0,3 Fase 0,3 mm
G-37
G ALLGEMEINES
W1024653
W1024719
W1024909
und Einpressen der
W1025017
