Kubota WSM BX2350D Werkstattanleitung Seite 264

BX2350D, RCK48-23BX-EU, RCK54-23BX-EU, RCK60B-23BX-EU, LA243, WSM

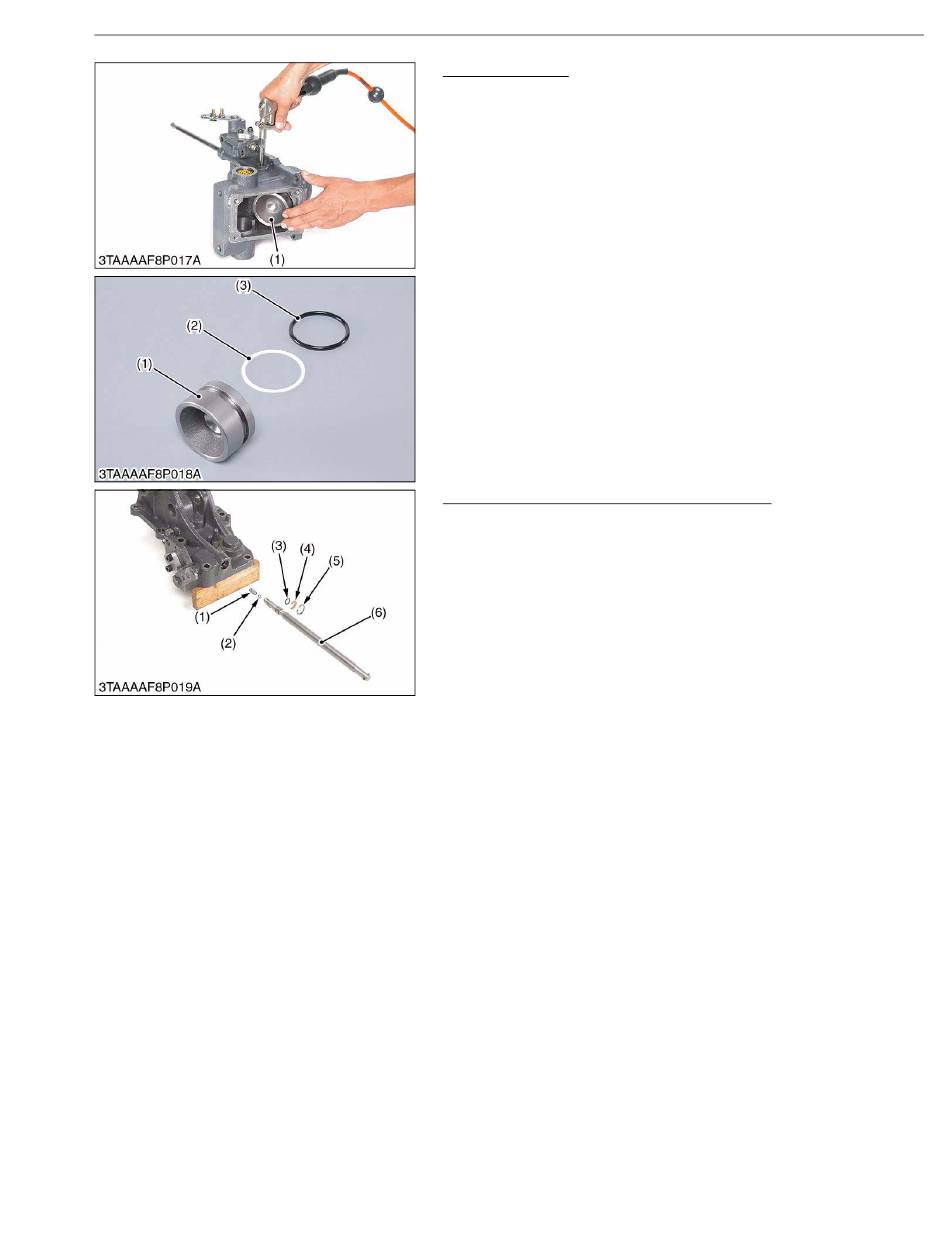

Hydraulikkolben
1. Druckluft in den
Hydraulikkolben (1) herausnehmen.
(Beim Zusammenbauen)
• Darauf achten, dass der O-Ring (3) und der Stützring (2) nicht
beschädigt werden.
• Getriebeöl auf den O-Ring auftragen.
• Wenn der O-Ring defekt, abgenutzt oder verkratzt ist, diesen
austauschen.
(1) Hydraulikkolben
(2) Stützring
Regelventil für die Absenkgeschwindigkeit
1. Inneren Sicherungsring (5) und Senkdrosselwelle (6) entfernen.
2. Ventilkugel (2) und Feder (1) entfernen.
(Beim Zusammenbauen)
• Darauf achten, dass die O-Ringe nicht beschädigt werden.
(1) Feder
(2) Kugel
(3) O-Ring
5-S17
HYDRAULIKSYSTEM
Hydraulikzylinder einblasen
(3) O-Ring
(4) Anschlag
(5) Innerer Sicherungsring
(6) Einstellwelle für die
Absenkgeschwindigkeit
KiSC issued 05, 2007 A
und den
W1031555
W1032074
