Kubota WSM BX2350D Werkstattanleitung Seite 38

BX2350D, RCK48-23BX-EU, RCK54-23BX-EU, RCK60B-23BX-EU, LA243, WSM

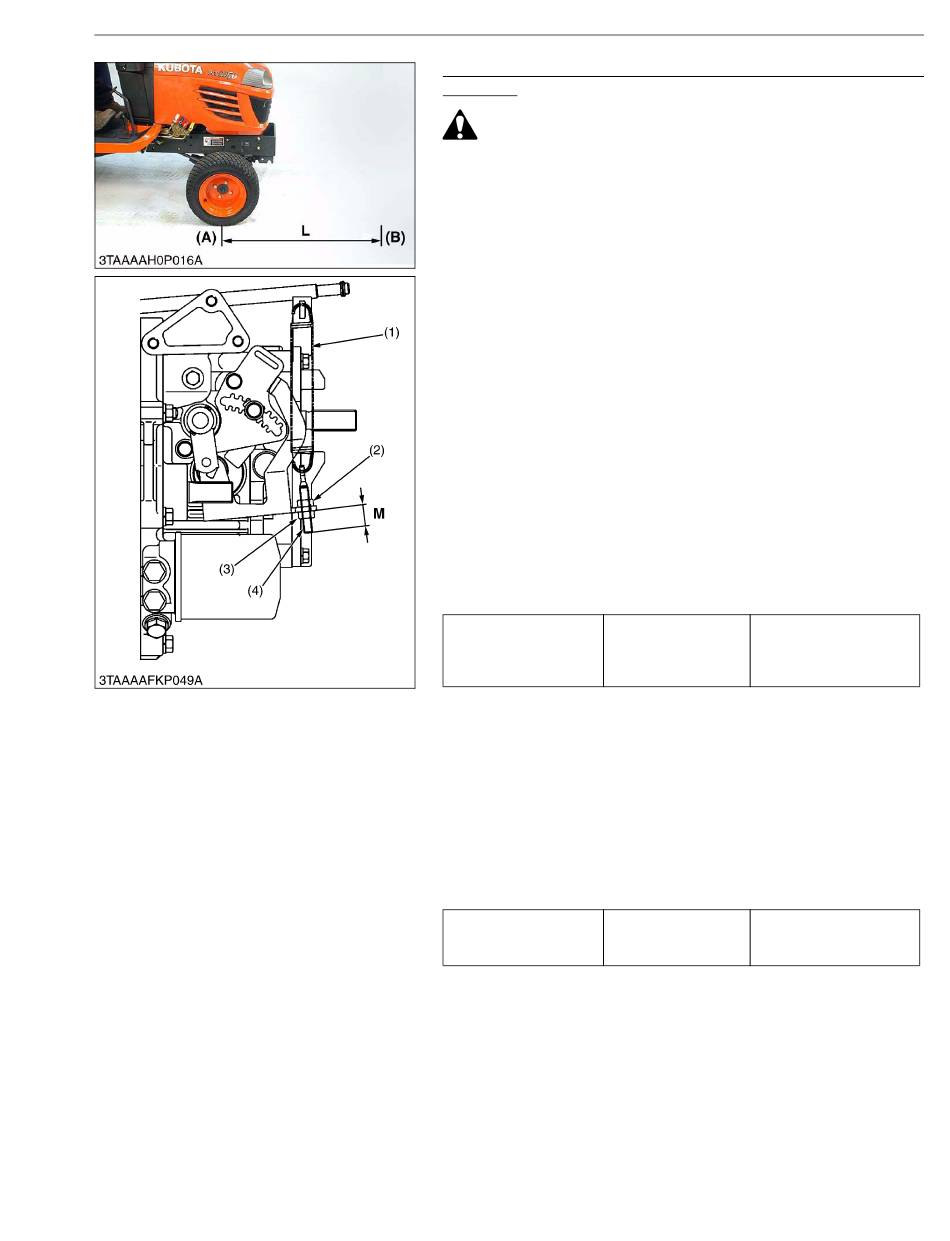

Prüfen und Einstellen der HST-Neutralfeder (für dynamisches
Bremsen)
WARNUNG
• Den Traktor nicht betreiben, wenn er sich auf gerader Ebene
bewegt, ohne dass das Fahrpedal betätigt wird.
• Wenn der Traktor sich auf gerader Ebene bewegt, ohne dass
das Fahrpedal betätigt wird, oder wenn das Pedal beim
Loslassen zu langsam
zurückkehrt, muss die HST-Neutralfeder eingestellt werden.
Mit der HST-Neutralfeder (vorne unter dem rechten Kotflügel)
lässt sich die Rückstellgeschwindigkeit des Fahrpedals einstellen.
Da die Spannung der HST-Neutralfeder nachlässt, muss diese
alle 100 Betriebsstunden geprüft und eingestellt werden.
1. Prüfen der Spannung der HST-Neutralfeder: Dynamisches
Bremsen
- Motor starten und mit Höchstdrehzahl laufen lassen.
- Die Maschine auf festem, ebenem Untergrund (Beton)
abstellen.
- Den Gruppenschalthebel in Stellung Hoch schalten.
- Fahrpedal in Richtung Vorwärts betätigen.
- Den Fuß vom Fahrpedal nehmen.
- Die gefahrene Strecke vom Loslassen des Pedals bis zum
Stillstand der Maschine messen.
- Beträgt die Strecke deutlich über 3 m, ist die HST-Neutralfeder
so weit nachzuspannen, dass die Maschine ungefähr 3 m nach
dem Loslassen des Fahrpedals steht.
(Richtwert)
Strecke L vom
Loslassen des Pedals
Referenz
bis zum Stillstand der
Maschine
2. Das Bodenblech entfernen.
- Die Kontermutter (2) lösen.
- Die Einstellmutter (3) um 180° drehen, um die HST-
Neutralfeder (1) zu spannen.
- Die Kontermutter (2) festziehen.
- Den Motor starten und die dynamische Bremskraft prüfen
(siehe oben).
- Wird die Maschine nicht nach ungefähr 3 m durch die
dynamische Bremskraft
Neutralfeder erneut einstellen.
(Richtwert)
Länge M der
Einstellstange, Referenz
werksseitig
(1) HST-Neutralfeder
(2) Kontermutter
(3) Einstellmutter
(4) Einstellstange
G-23
G ALLGEMEINES
in die Stellung "NEUTRAL"
Ca. 3 m
zum Stillstand gebracht,
10 mm
(A) Loslassen des Bremspedals
(B) Stillstand der Maschine
L: Strecke vom Loslassen des
Pedals bis zum Stillstand der
Maschine
M: Länge der Einstellstange ab
Anschlag
KiSC issued 05, 2007 A
die
W1079634
