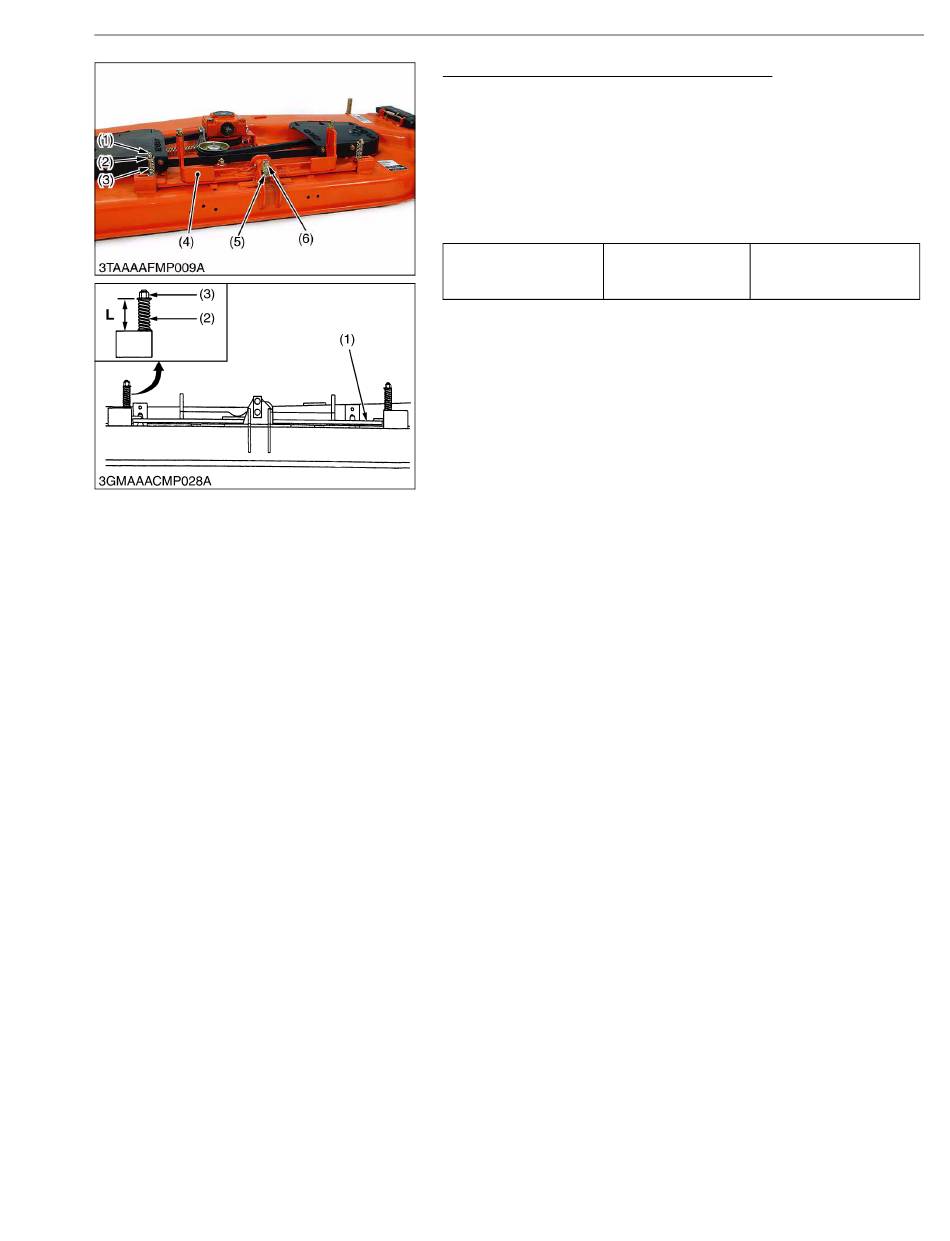

Ausgleichsvorrichtung (RCK60B-23BX-EU)
1. Die Kontermutter (1) auf beiden Seiten abschrauben.
2. Unterlegscheibe (2) und Ausgleichsfeder (3) entfernen.
3. Die Schraube für den Drehzapfen (6) abschrauben.
4. Drehzapfen (5) und Ausgleichsplatte (4) entfernen.
(Beim Zusammenbauen)
• Schmierfett auf den Drehzapfen (5) auftragen.
• Die Länge der Ausgleichsfeder (3) mithilfe der Kontermutter (1)
gemäß Werksspezifikation einstellen.
Länge der
Ausgleichsfeder (L) links Werksspezifikation
und rechts
(1) Kontermutter
(2) Unterlegscheibe
(3) Ausgleichsfeder
7-S25
SICHERHEIT ZUERST
55,0 mm
(4) Ausgleichsplatte
(5) Drehzapfen
(6) Schraube für Drehzapfen
W1017924
