BX2350, RCK48-23BX-EU, RCK54-23BX-EU, RCK60B-23BX-EU, LA243, WSM
(2) Instandsetzung
[3] SEITENRAHMEN, FRONTSCHUTZ UND HAUPTRAHMEN
(1) Zerlegen und Zusammenbauen

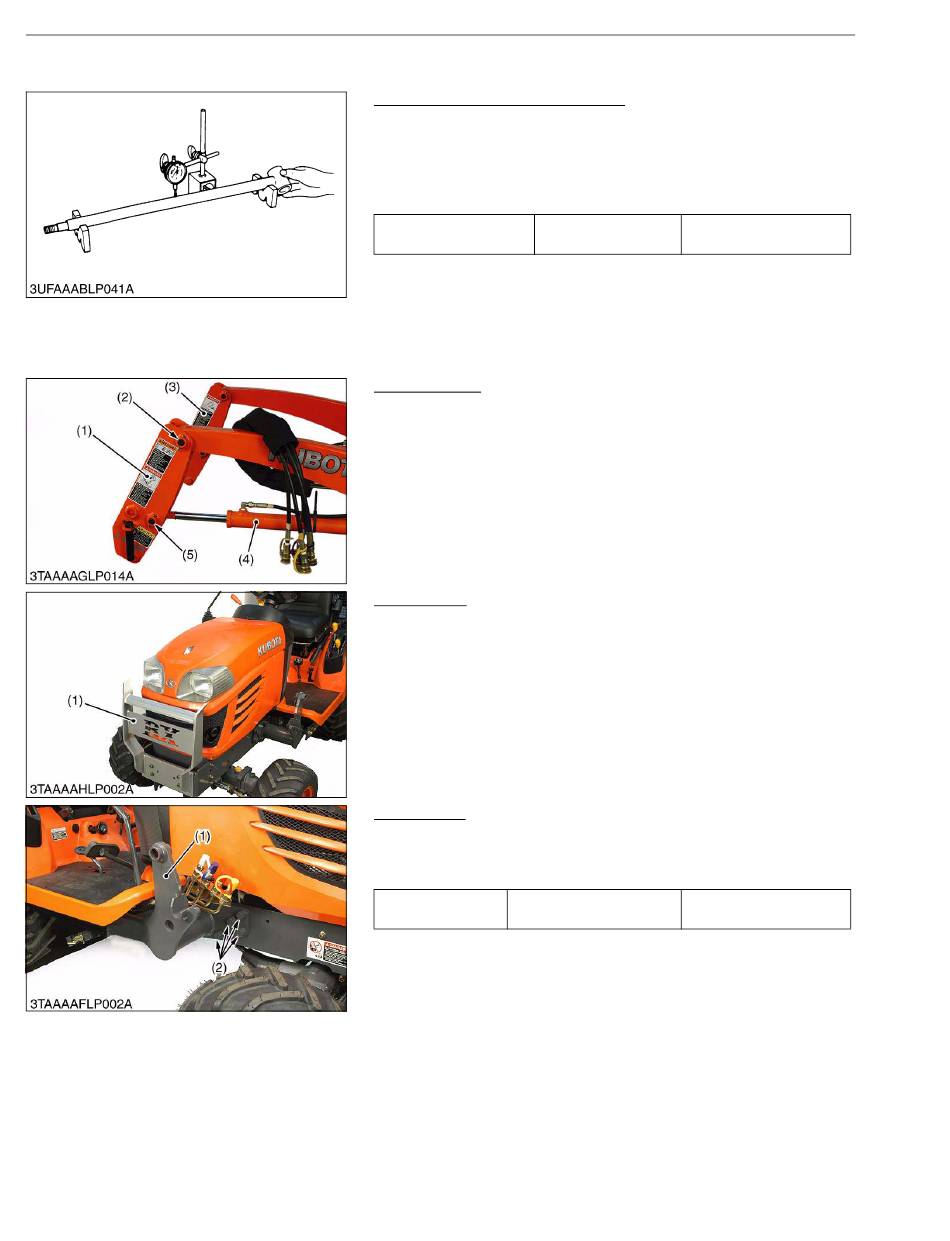

Durchbiegung der Kolbenstange
1. Die Kolbenstange auf Prismenblöcke legen.
2. Eine Messuhr am Mittelpunkt der Stange anlegen.
3. Die Kolbenstange drehen und die Messuhr ablesen.
4. Überschreitet der gemessene Wert den zulässigen Grenzwert,
die Ventilfeder austauschen.
Durchbiegung der
Zulässiger Grenzwert
Kolbenstange
Seitenrahmen
1. Die Bolzen (2), (5) entfernen.
2. Die Seitenrahmen (1) von der Ladeschwingeneinheit (3) und
dem Ladeschwingenzylinder (4) entfernen.
(1) Seitenrahmen
(2) Bolzen
(3) Ladeschwingeneinheit
Frontschutz
1. Den Frontschutz (1) entfernen.
(1) Frontschutz
Hauptträger
1. Die Befestigungsschrauben und -muttern (2) der Hauptträger
von der Traktorkarosserie entfernen.
2. Den Hauptträger (1) entfernen.
Befestigungsschraube
Anzugsmoment
(M14), Hauptträger
(1) Hauptträger
8-S16
FRONTLADER
0,25 mm
W1017385
(4) Ladeschwingenzylinder
(5) Bolzen
W1015835
W1015954
147 N·m
(2) Befestigungsschraube, Hauptträger
W1016042
KiSC issued 05, 2007 A
