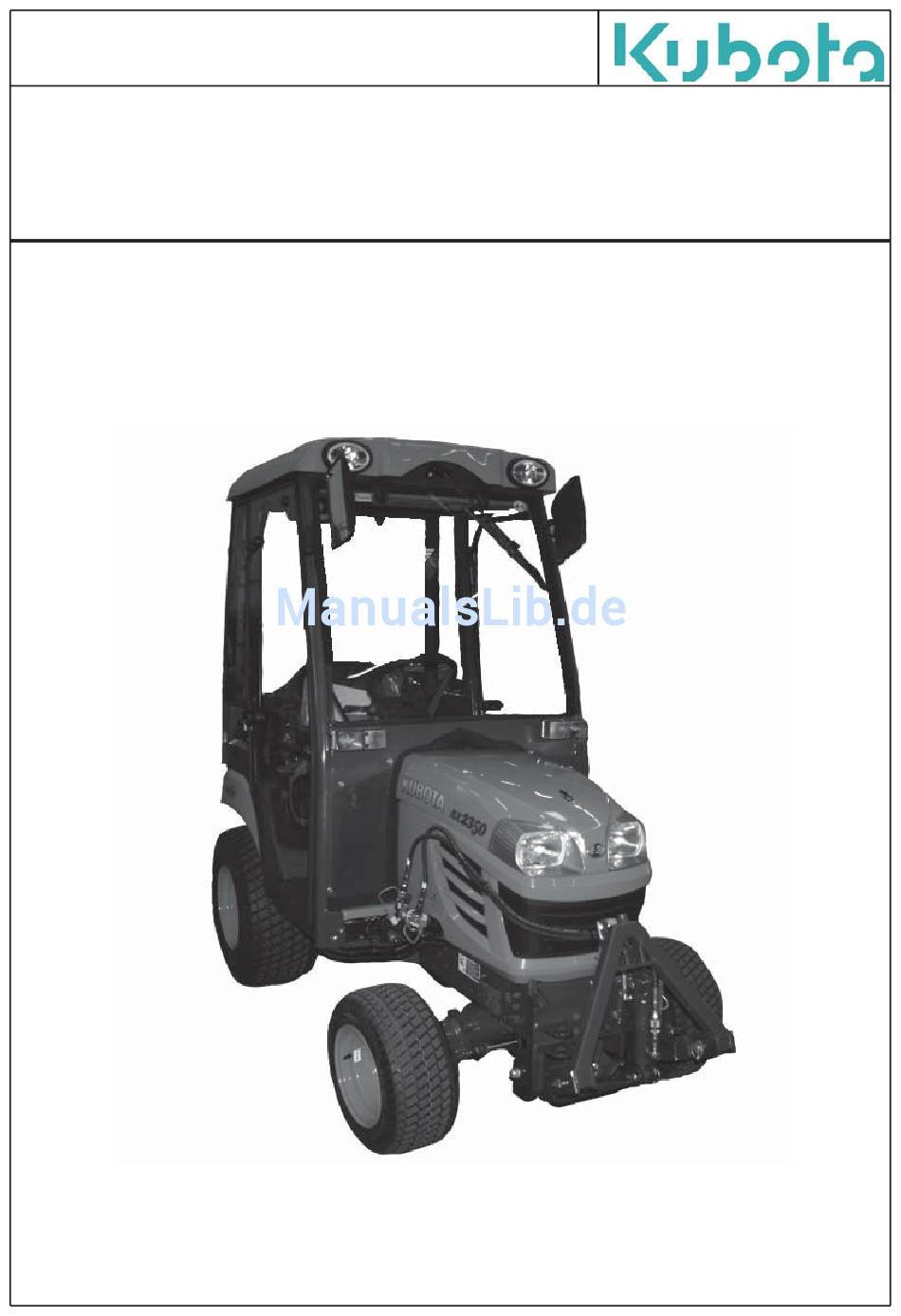

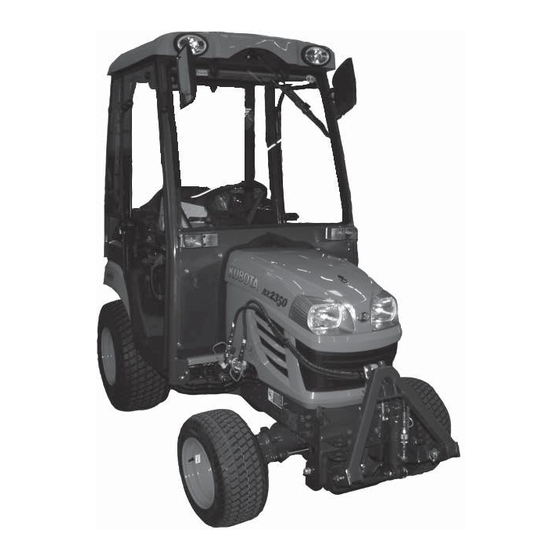

- Seite 1 Montage- und Bedienungsanleitung Frontaushebung Nr. W26TK00617 BX 2350 D Stand 12.03.2007...
- Seite 2 Montage- und Bedienungsanleitung Inhaltsverzeichnis 1. ANGABEN ZUR MONTAGE- UND BEDIENUNGSANLEITUNG Vorwort mit Allgemeinen Informationen Demontage der Motorhaube..................1 Montage Frontaushebung.....................2-2.4 Montage Hydraulikleitungen..................3-3.2 Modifi kation der Motorhaube..................4 Montage der Motorhaube....................5 Technische Daten MAX.HUBKRAFT 450 Kg AM KUPPELDREIECK Stand 12.03.2007...
- Seite 3 - für die Einhaltung der örtlichen, regionalen beachtet werden müssen. und nationalen Vorschriften Sorge tragen, Hersteller - sicherstellen, daß die Bedienungs- und Kubota (Deutschland) GmbH Montageanleitung dem Montagepersonal zur Senefelder Str. 3-5 Verfügung steht und die gemachten Angaben 63110 Rodgau wie Hinweise und Warnungen sowie die Tel.
-
Seite 4: Gewährleistung
Umfang, Zeitraum und Form der Gewährleistung sind in den - Gerät nur in Betrieb nehmen, wenn alle Verkaufs- und Lieferbedingungen von Schutzvorrichtungen angebracht und in Kubota (Deutschland) GmbH Schutzstellung sind! festgelegt. Für Gewährleistungsansprüche, die sich aus einer mangelhaften - Der Aufenthalt im Gefahrenbereich ist... - Seite 5 Montage- und Bedienungsanleitung 1. Vorbereiten der Maschine - Minuspol von der Batterie der Maschine abklemmen. Maschine gegen Wegrollen mit Unterlegkeilen sichern. 1.1 Motorverkleidung demontieren - Schrauben der unteren Motorhaubenverkleidung lösen, Motorhaube öffnen und untere Verkleidung ( 1 ) nach vorne herausziehen. - Stecker von den Lampen in der Motorhaube abziehen und Haube ( 2 ) demontieren.
- Seite 6 Montage- und Bedienungsanleitung 3. Montage der Hydraulik Leitungen 3.1 Vorbereitung des Hydr. Zylinders - Einschrauber in der Oberseite des Hubzylinders einschrauben und mit Ratsche festziehen ( Bild 1.4 ).Winkel ( 8L ) mit vormontierter Mutter an oberen Einschrauber montieren ( Bild1.5). Ringöse mit Hohlschraube an Unterseite des Hubzylinders einschrauben ( Max.40Nm ).
- Seite 7 Montage- und Bedienungsanleitung 5. Montage der Motorhaube - Motorseitenverkleidung und Motorhaube montieren. Kabel der Scheinwerfer aufstecken. Die Motorhaube ist so einzustellen ,daß diese einwandfrei öffnet und schließt. ACHTUNG ! - Sobald die Maschiene auf öffentlichen Strassen bewegt wird ist die Frontaushebung mit der Transportsicherung gegen absenken zu sichern.
