Kubota WSM BX2350D Werkstattanleitung Seite 146

BX2350D, RCK48-23BX-EU, RCK54-23BX-EU, RCK60B-23BX-EU, LA243, WSM
Zapfwellenkupplung "Ausgerückt"
Wird der Zapfwellenkupplungshebel in Stellung
"Ausgerückt"
Zapfwellenkupplungsventil
Zapfwellenkupplungspaket.
Zapfwellenkupplungspaket entweicht in das Transaxle-
Gehäuse (10). Der Kupplungskolben (4) wird daher
durch die Feder (7) zurückgedrückt.
Beim Zurückdrücken des Kupplungskolbens (4)
durch die Feder (7) wird die Bremsplatte (11) ebenfalls
bewegt und berührt so die Bremsscheibe (12), wodurch
die Dreh- und
unterbrochen wird.

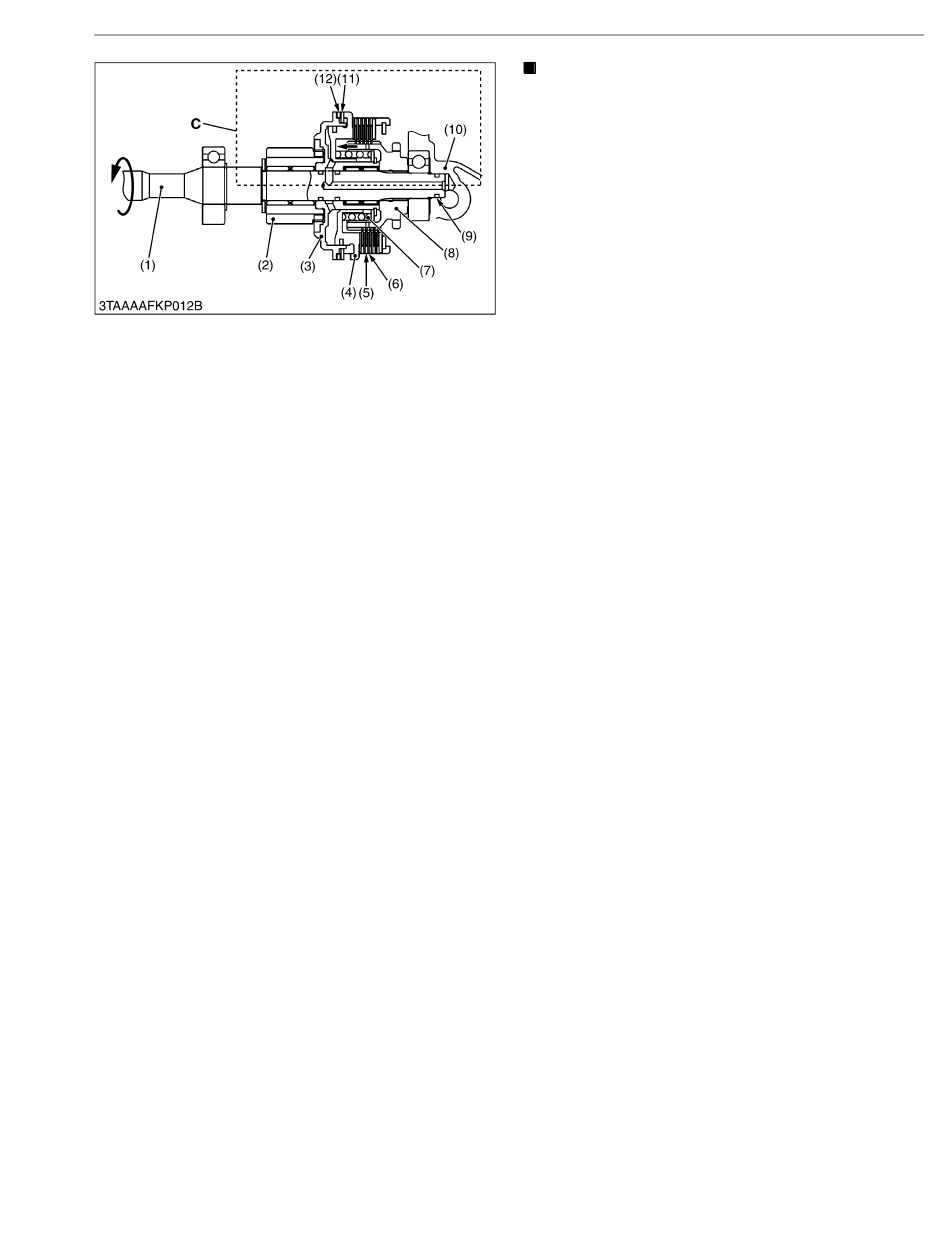

(1) HST-Pumpenwelle
(2) Kupplungszahnrad
(3) Kupplungsgehäuse
(4) Kupplungskolben
(5) Kupplungsplatte
(6) Kupplungsscheibe
(7) Feder
(8) Keilwellennabe
2-M17
TRANSAXLE
bewegt, schließt
den Ölkanal
Das Öl
Ziehbewegung der Zapfwellen
(9) O-Ring
(10) Transaxle-Gehäuse
(11) Bremsplatte
(12) Bremsscheibe
C: Zapfwellenkupplung
"Ausgerückt"
KiSC issued 05, 2007 A
das
zum
im
W1015793
