Kubota WSM BX2350D Werkstattanleitung Seite 198

BX2350D, RCK48-23BX-EU, RCK54-23BX-EU, RCK60B-23BX-EU, LA243, WSM

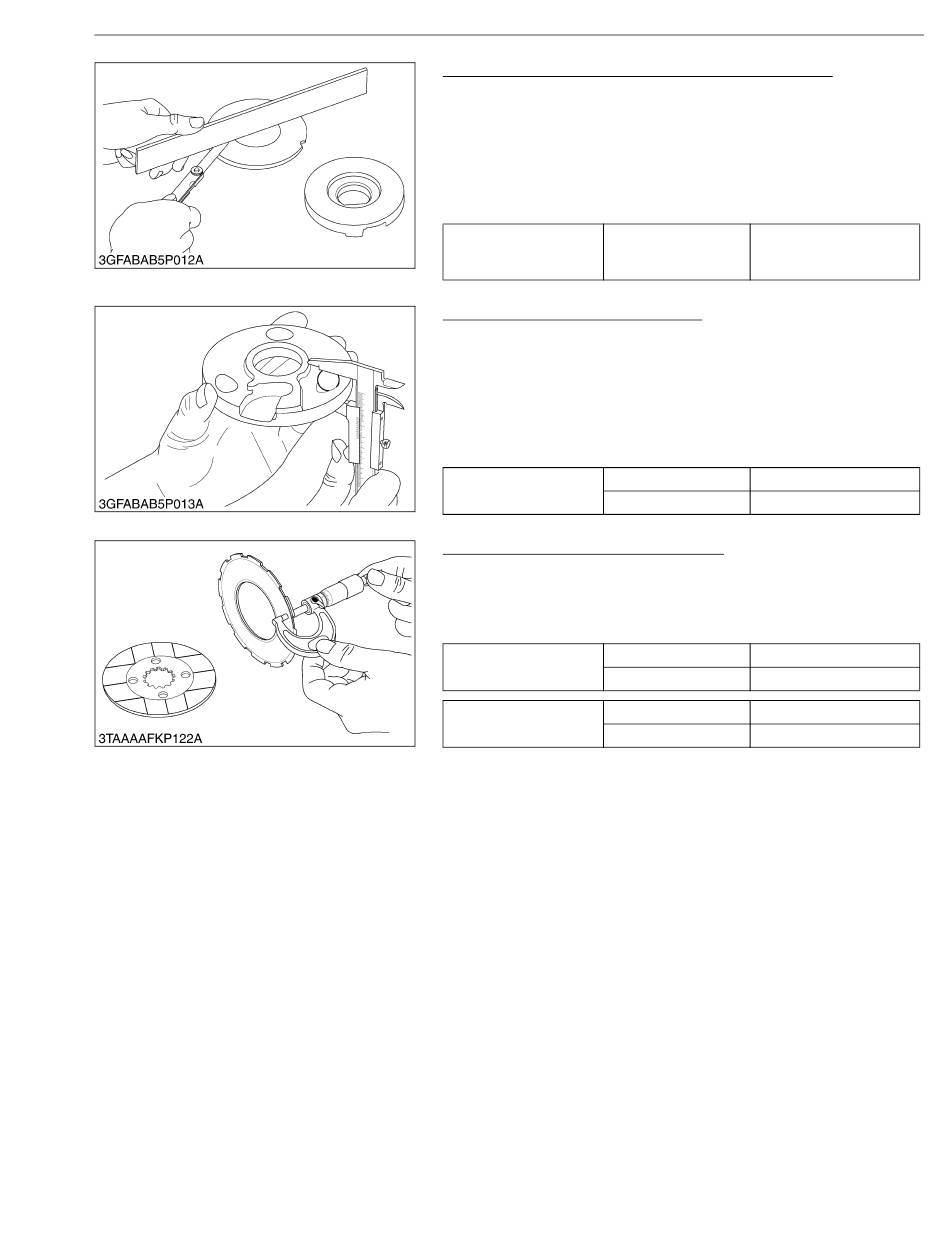

Ebenheit der Nockenplatte und der Lagerhalterung
1. Ein Haarlineal von mindestens 150 mm Länge auf die
Kontaktoberfläche der Nockenplatte und der Lagerhalterung
legen.
2. Die Reibfläche der Nockenplatte und der Lagerhalterung mit dem
Haarlineal prüfen und feststellen, ob eine Fühlerlehre mit 0,30
mm in die Abnutzung passt.
3. Wenn sie passt, die beschädigten Teile erneuern.
Ebenheit von
Nockenplatte und Zulässiger Grenzwert
Lagerhalterung
Höhe der Nockenplatte und Kugel
1. Die Höhe der Nockenplatte mit eingesetzter Kugel messen.
2. Wenn die Messung kleiner als der zulässige Grenzwert ist,
Nockenscheibe und Kugeln austauschen.
3. Die Kugelführung der Nockenplatte auf ungleichmäßige
Abnutzung prüfen.
4. Austauschen, wenn ungleichmäßige Abnutzungen gefunden
wurden.
Werksspezifikation
Höhe der Nockenplatte
und Kugel
Zulässiger Grenzwert
Brems- und Reibscheibenabnutzung
1. Die Stärke der Bremsscheiben und der Reibscheiben mit einem
Außenmikrometer messen.
2. Austauschen, wenn die Stärke unter dem zulässigen Grenzwert
liegt.
Werksspezifikation
Stärke der
Bremsscheibe
Zulässiger Grenzwert
Werksspezifikation
Stärke der Reibscheibe
Zulässiger Grenzwert
2-S49
TRANSAXLE
0,30 mm
W1030671
22,89 bis 22,99 mm
22,40 mm
W1030769
3,3 bis 3,5 mm
3,0 mm
1,92 bis 2,08 mm
1,52 mm
W1030890
KiSC issued 05, 2007 A
