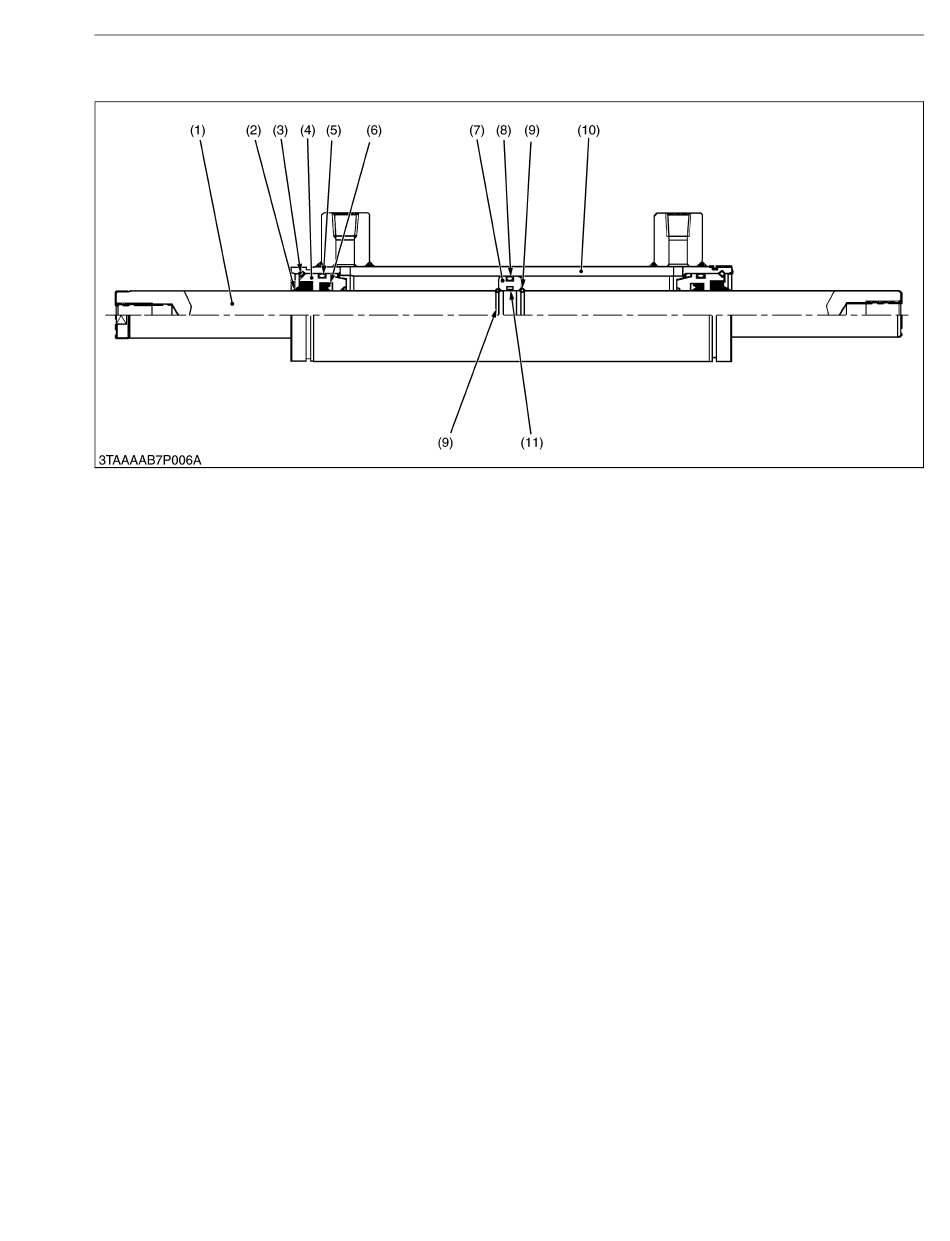

3. LENKZYLINDER
(1) Kolbenstange
(2) Staubdichtung
(3) Innerer Sicherungsring
Der Lenkzylinder hat einen doppelt wirkenden Einzelkolben. Der Lenkzylinder ist parallel zur Vorderachse montiert
und mit den Spurstangen verbunden.
Die mit den beiden Lenkhebeln verbundenen Spurstangenköpfe garantieren eine gleichmäßige Lenkung der
Vorderräder.
Der Lenkzylinder liefert die Kraft in beide Richtungen. Abhängig von der Drehrichtung des Lenkrads wird in ein
Ende des Zylinders Öl gedrückt, um diesen auszufahren oder in das andere Ende, um ihn zusammenzuziehen,
wodurch die Vorderräder des Traktors gelenkt werden.
(4) Führung
(5) O-Ring
(6) Dichtring
(7) Mittlerer Kolben
(8) Kolben-O-Ring
(9) Äußerer Sicherungsring
4-M3
LENKUNG
(10) Zylinderrohr
(11) Stangen-O-Ring
