Hydraulikzylinder - Kubota WSM BX2350D Werkstattanleitung

BX2350D, RCK48-23BX-EU, RCK54-23BX-EU, RCK60B-23BX-EU, LA243, WSM

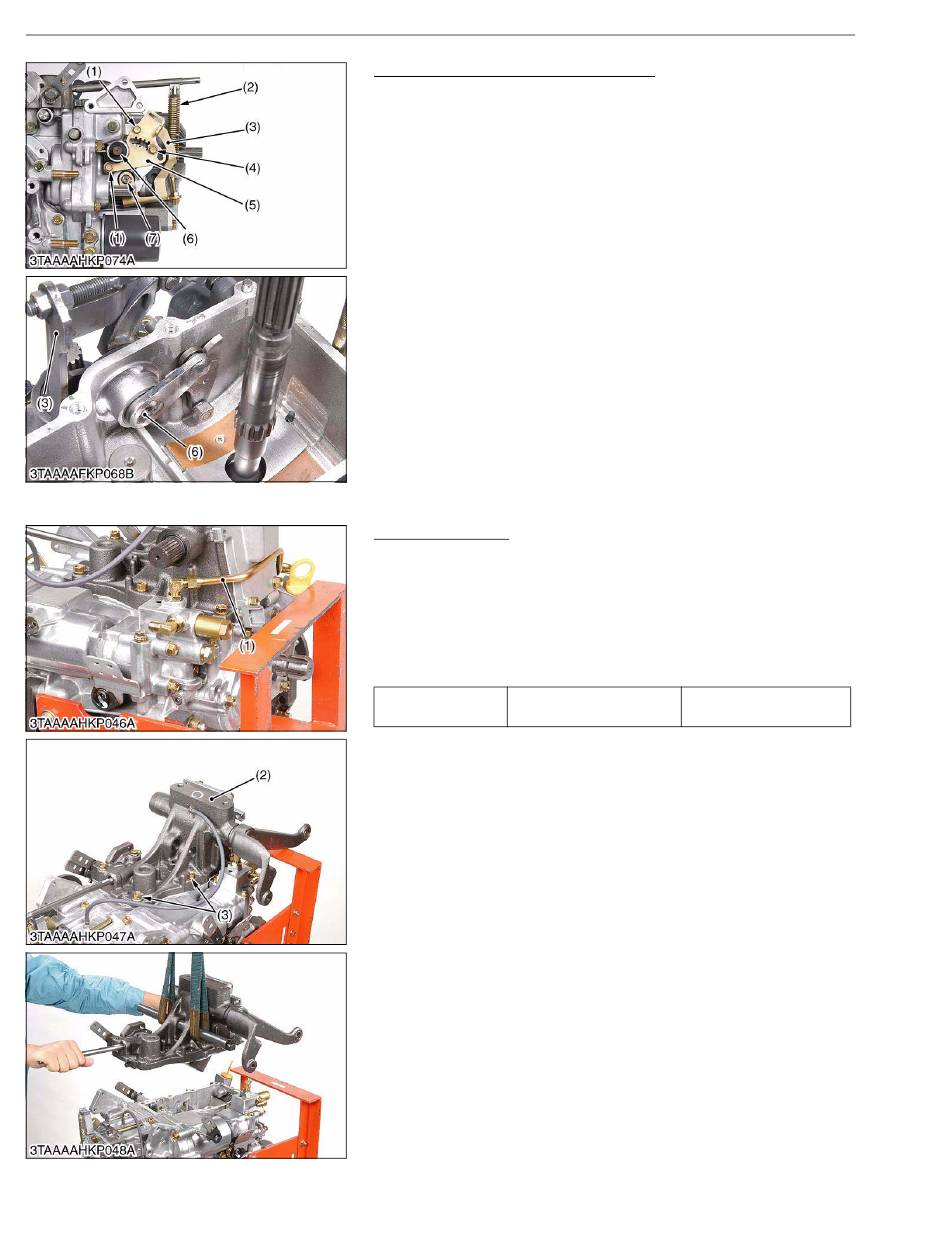

(2) Hydraulikzylinder

Neutralhalterhebel und Umlenkhebel
1. Die Neutralhalterfeder (2) der HST-Frontabdeckung aushängen.
2. Das Neutralhalterstellglied (5) lösen.
3. Den äußeren Sicherungsring (7) ausbauen.
4. Den Schrauben (1) entfernen.
5. Das Neutralstellglied (5) und den Neutralhalterhebel (3)
entfernen.
6. Den Umlenkhebel (6) entfernen.
(Beim Zusammenbauen)
• Die HST-Neutralstellung einstellen. Siehe Abschnitt "Prüfen und
Einstellen".
(1) Schraube
(2) Neutralfeder
(3) Neutralhalterhebel
(4) Sicherungsschraube
Hydraulikzylinder
1. Die Druckleitung (1) abschrauben.
2. Die Hydraulikzylinder-Befestigungsschrauben (3) abnehmen.
3. Den Hydraulikzylinder (2) abnehmen.
(Beim Zusammenbauen)
• Flüssigdichtung (Three Bond 1208D oder Ähnliches) auf die
Anschlussfläche
Hydraulikzylinder auftragen.
Hydraulikzylinder-
Anzugsmoment
Befestigungsschraube
(1) Druckleitung
(2) Hydraulikzylinder
2-S30
(5) Neutralhalterstellglied
(6) Umlenkhebel
(7) Äußerer Sicherungsring
des Transaxle-Gehäuses
39,2 bis 44,1 N·m
(3) Schraube
TRANSAXLE
W1088807
zum
W1089147
KiSC issued 05, 2007 A
