BX2350D, RCK48-23BX-EU, RCK54-23BX-EU, RCK60B-23BX-EU, LA243, WSM
[2] ABSCHNITT GRUPPENSCHALTUNG
[3] ABSCHNITT VORDERRADANTRIEB

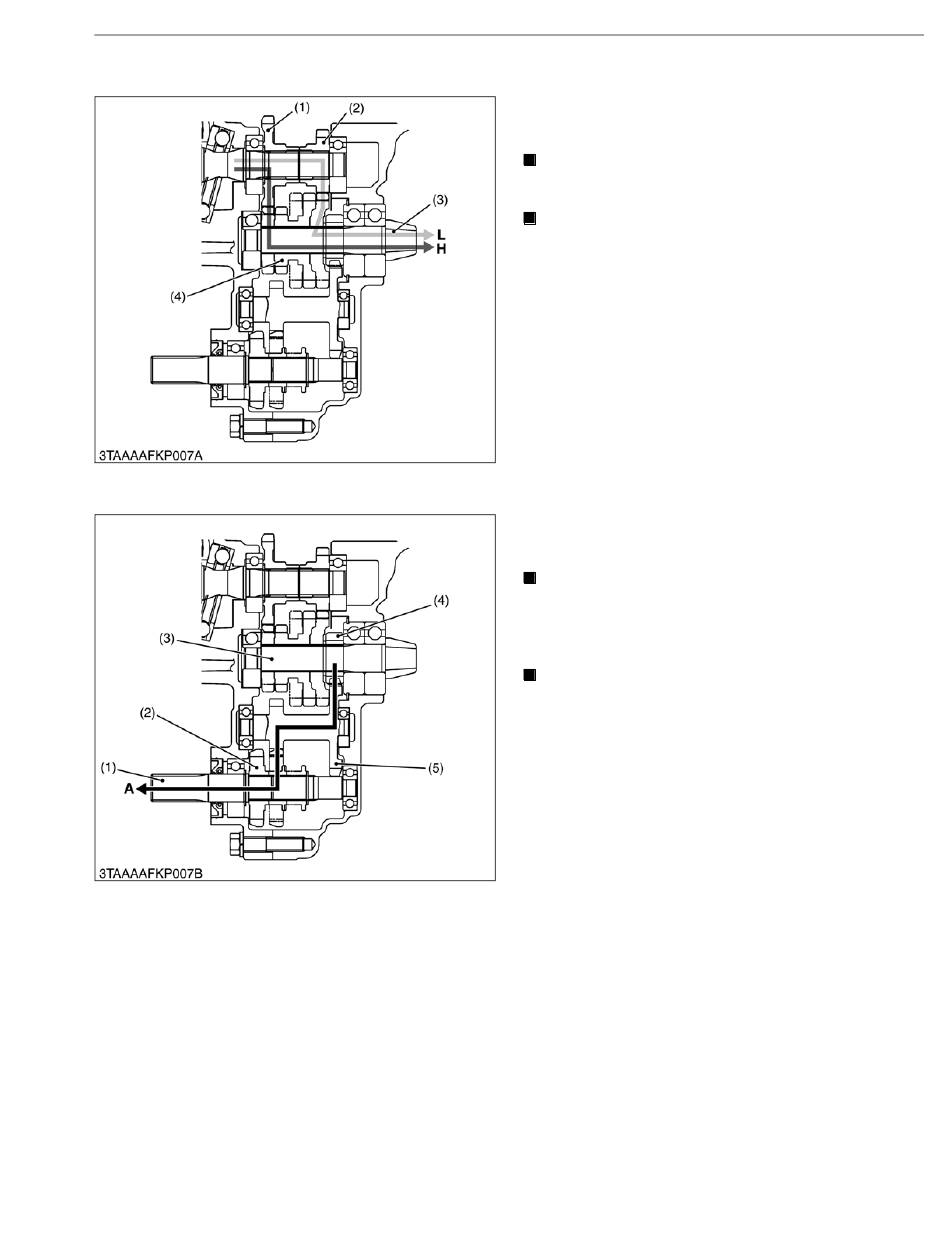

Es können zwei Arten von Kraftfluss gewählt werden,
indem die Zahnräder 16T-24T (4) an der Kegelradwelle
(3) mit dem Gruppenschalthebel geschaltet werden.
Niedriger Bereich
Getriebewelle 17T (2) → Schaltrad (24T) (4) →
Kegelradwelle (3).
Hoher Bereich
Zahnrad 25T (1) → Schaltrad (16T) (4) →
Kegelradwelle (3).
(1) Zahnrad 25T
(2) Zahnrad 17T
(3) Kegelradwelle
(4) Schaltrad 16T-24T
Die Auswahl Zweirad- oder Vierradantrieb erfolgt
durch Ändern der Position des Schaltrads 19T (2)
mithilfe des Vorderradantriebshebels.
Vorderradantrieb "Ausgerückt"
Wird
der
Vorderradantriebshebel
Ausgerückt geschaltet, steht das Schaltrad 19T (2) auf
Neutral,
und
die
Vorderradantriebswelle (1) übertragen.
Vorderradantrieb "Eingerückt"
Wird
der
Vorderradantriebshebel
Eingerückt geschaltet, gleitet das Schaltrad 19T (2)
nach rechts und rückt mit der Getriebewelle 13T-25T (5)
ein. Daher wird die Kraft von der Kegelradwelle (3) über
die Zahnräder an die Vorderradantriebswelle (1)
übertragen.
(1) Vorderradantriebswelle
(2) Schaltrad 19T
(3) Kegelradwelle
(4) Zahnrad 12T
(5) Getriebewelle 13T-25T
2-M11
TRANSAXLE
L: Niedriger Bereich
H: Hoher Bereich
W1014705
in
Stellung
Kraft
wird
nicht
an
in
Stellung
A: Vorderradantrieb
"Eingerückt"
W1014843
KiSC issued 05, 2007 A
