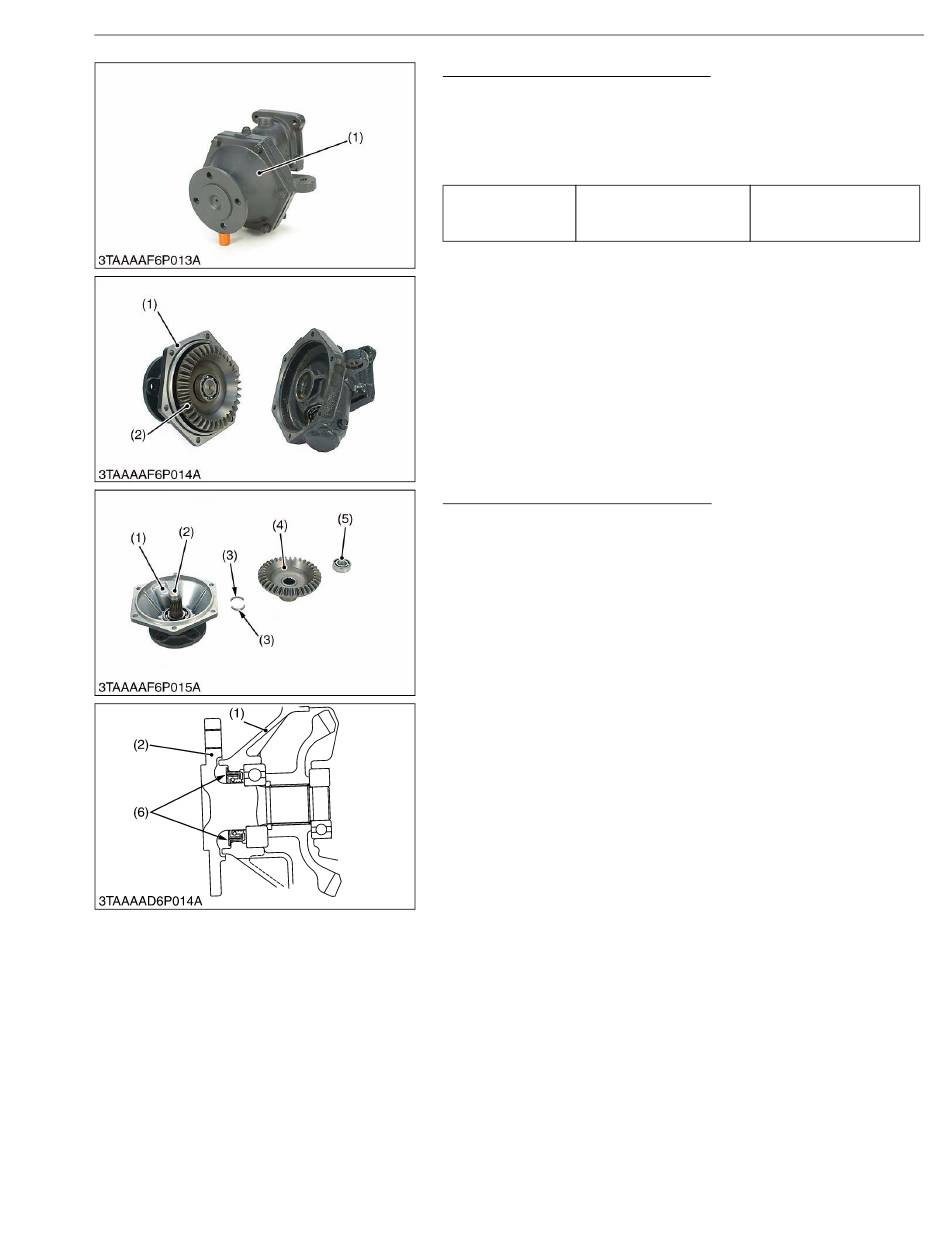

Vorderachsgetriebegehäusedeckel
1. Die Befestigungsschrauben des Vorderachsgetriebegehäuses
entfernen und den Vorderachsgetriebegehäusedeckel (1) mit
dem Kegelrad (2) abnehmen.
(Beim Zusammenbauen)
• Schmierfett sorgfältig auf den O-Ring auftragen.
Befestigungsschraube,
Anzugsmoment Vorderachsgetriebegehäus
edeckel
(1) Vorderachsgetriebegehäusedeckel
(2) Kegelrad
Kegelrad 36T und Vorderachswelle
1. Das Lager (5) ausbauen.
2. Das Kegelrad 36T (4) herausnehmen.
3. Den Distanzring (3) herausnehmen.
4. Die Achswelle (2) heraustreiben.
(Beim Zusammenbauen)
• Den Dichtring (6) des Vorderachsgetriebegehäusedeckels (1)
einbauen, dabei die abgebildete Richtung beachten.
(1) Vorderachsgetriebegehäusedeckel
(2) Achswelle
(3) Distanzring
3-S9
VORDERACHSE
48,1 bis 55,8 N·m
(3) Vorderachsgetriebegehäuse
W1013952
(4) Kegelrad 36T
(5) Kugellager
(6) Dichtring
W1014087
