1. ÉTAT PROCÉDURE : indique si la procédure d'adressage automatique est activée
2. NFR : nombre de convecteurs à ventilation depuis le panneau VMF-RCC
Les pages augmenter , diminuer
En appuyant sur la touche ON ( ), on passe à la page-écran de demande de lancement de la procédure où il est possible de confirmer ou de bloquer le démarrage de l'adressage automatique
des ventilo-convecteurs. Si vous continuez la reconnaissance du réseau de ventilo-convecteurs, vous revenez à la page connexion des convecteurs à ventilation et la touche passe de ON à OFF (
). Il n'y a qu'en appuyant sur cette dernière qu'il est possible de bloquer la procédure qui est reconductible à la séquence ci-dessous :
1. Démarrage de la procédure
2. Envoi de la commande broadcast à tous les convecteurs à ventilation où il faut régler la première adresse
3.
Attente de la confirmation d'un ventilo-convecteur d'accepter l'adresse (pour confirmer l'adresse dans le convecteur à ventilation, il suffit de changer la position du sélecteur du mode de
fonctionnement du thermostat)
4. Réception de la confirmation de l'acquisition de la nouvelle adresse de la part d'un convecteur à ventilation et augmentation de la valeur qui indique le nombre de convecteurs à ventilation
reconnus et augmentation de la nouvelle adresse à configurer
5. Envoi de la commande broadcast à tous les convecteurs à ventilation où il faut régler la nouvelle adresse
6.
Passage à l'étape 3

Les adresses des convecteurs à ventilation peuvent avoir des valeurs comprises entre 6 ÷ 70.
La pression de la touche n'est possible que si la procédure d'adressage automatique des thermostats n'est pas activée, cette touche permet de forcer l'affichage des adresses modbus
associées aux thermostats des ventilo-convecteurs.
La pression de la touche (uniquement activée si la procédure d'adressage automatique n'est pas activée) entraîne le système à afficher la page menu.
Les touches Page Up (vers le haut) et Page Down

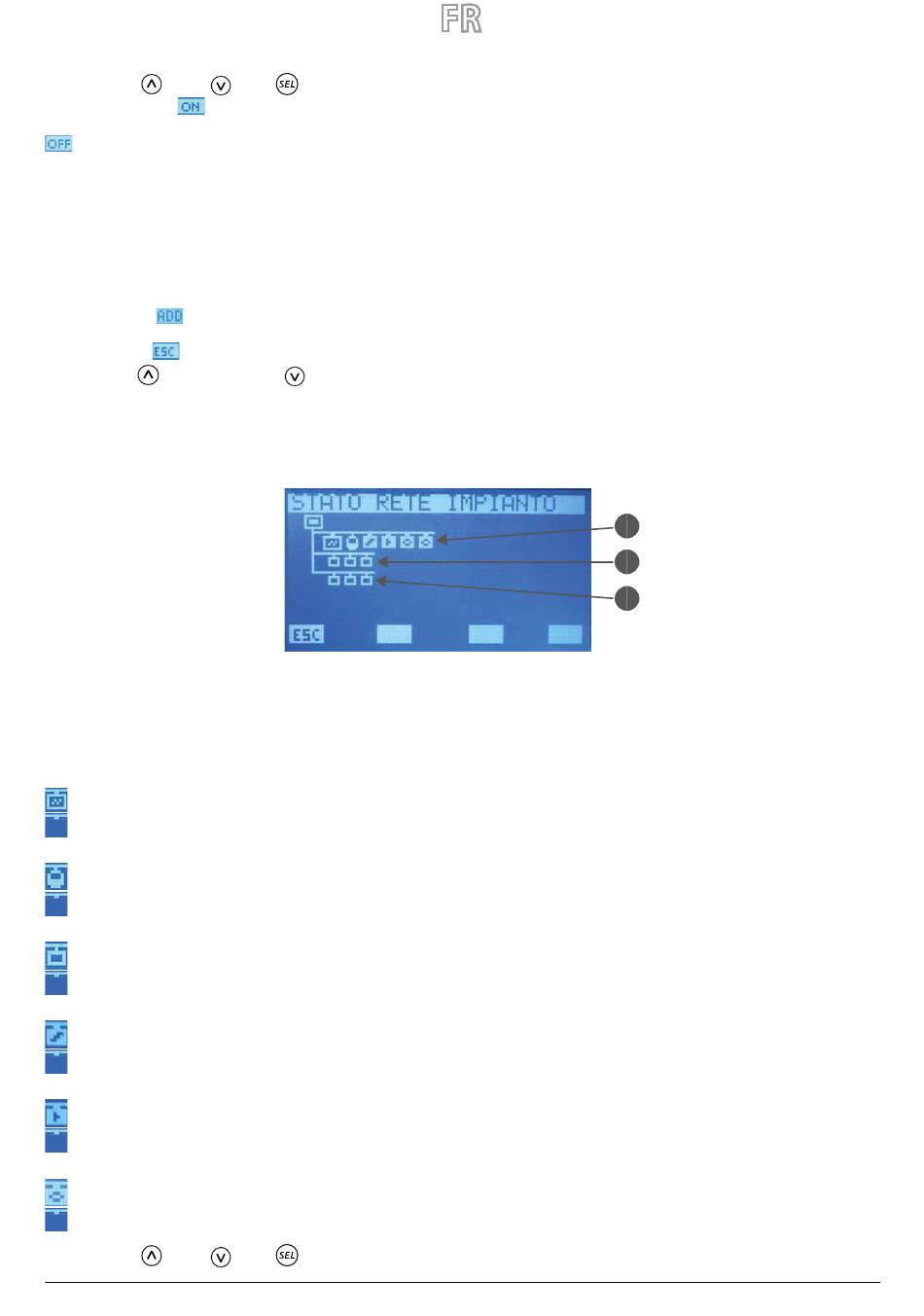

PAGE ETAT DU RESEAU DE L'INSTALLATION

Cette page permet de contrôler l'état de la communication série du réseau, le graphique se construit dynamiquement selon les éléments présents dans l'installation. La figure représente un
exemple où au réseau est raccordé un chiller, un dhw et 64 convecteurs à ventilation.
1 Pompe à chaleur, DHW, VMF-CRP, VMF-REB
2 Convecteurs à ventilation
3 Plénums MZC
Le système est en mesure d'établir l'état de la communication de chaque élément car il compte le nombre de commandes dont il n'a reçu aucune réponse. Les icônes changent donc d'état si le
panneau ne reçoit pas la réponse à plusieurs commandes de lecture, à la première commande dont la conclusion est correcte, l'icône affiche à nouveau l'élément représenté.
— Groupe d'eau glacée :
: état de communication excellente
: non connecté au réseau
— DHW:
: état de communication excellente
: non connecté au réseau
— Convecteur à ventilation :
: état de communication excellente
: non connecté au réseau
— MODULE CHAUDIÈRE/RÉCUPÉRATEURS :
: état de communication excellente
: non connecté au réseau
— MODULE POMPES 1, 2, 3 :
: état de communication excellente
: non connecté au réseau
— MODULE VMF-REB 1, 2, 3 :
: état de communication excellente
: non connecté au réseau
Les pages augmenter , diminuer
23/03 – VMF-RCC_UN50_01
et ENTER de cette page n'ont aucune fonction.
(vers le bas) (activées si la procédure d'adressage automatique n'est pas activée) permettent de parcourir les pages du sous menu.
et ENTER de cette page n'ont aucune fonction.
1
2
3
