16 IMPOSTAZIONI INDIRIZZO AI PLENUM MZC

Per poter far comunicare correttamente i plenum MZC con il sistema controllato dal sistema VMF-RCC si deve impostare nell'interfaccia master MZCUI l'indirizzo Modbus e il baudrate
nei rispettivi parametri ADS e BDS, di seguito l'estratto del manuale che descrive i parametri di comunicazione seriale:
ADS (PASS: 22)
Il parametro ADS rappresenta l'indirizzo Modbus della scheda MZC (slave della seriale) per la connessione a sistemi di supervisione o di controllo. Questo parametro può assumere valori
compresi tra 0÷253, dove 0 indica che non è abilitata la seriale di supervisione.
M5
M1
BDS (PASS: 22)
Il parametro BDS identifica il baudrate della seriale di supervisione, nello specifico:
BDS: 0 = 9600bit/s
BDS: 1 = 19200bit/s
BDS: 2 = 38400bit/s
Nello specifico:
Indice MZC
MZC 1
MZC 2
MZC 3
38

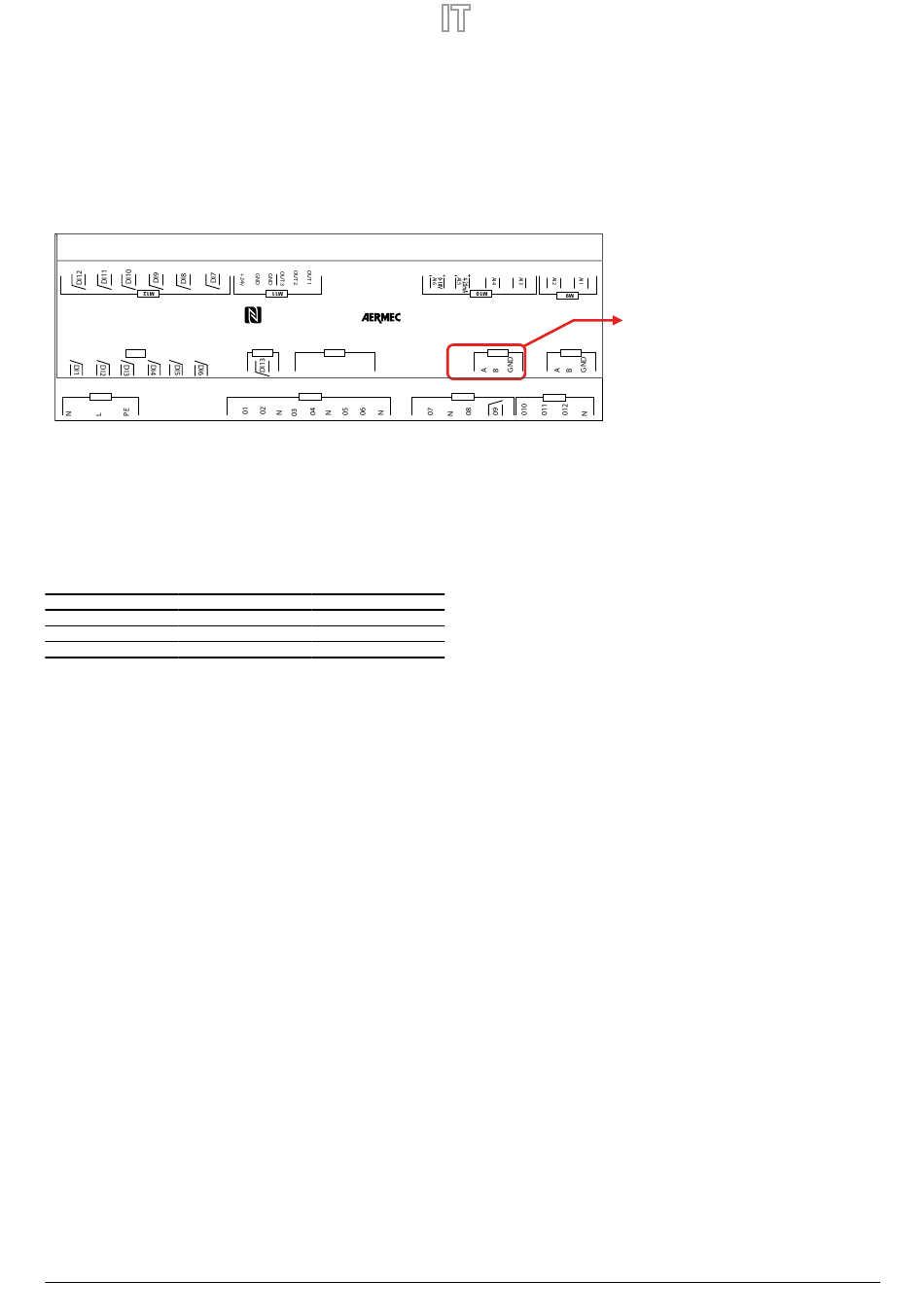

MZC Controller
M6 DIP1
1 2 3 4 5 6 7 8
M2
ADS BDS
30 1
31 1
32 1
M7
M8
RS485_1 RS485_2
M3 M4
Porta seriale RS485
di supervisione
