16 CONFIGURACIONES DE LA DIRECCIÓN A LAS CÁMARAS DE SOBREPRESIÓN MZC
Para que las cámaras de sobrepresión MZC puedan comunicar correctamente con el sistema controlado por el sistema VMF-RCC, se debe configurar la dirección modbus en la interfaz
master MZCUI y el baurate, en los respectivos parámetros ADS y BDS, a continuación sigue el extracto del manual que describe los parámetros de comunicación serial:
ADS (PASS: 22)
El parámetro ADS representa la dirección modbus de la tarjeta MZC (slave de la serial) para la conexión a sistemas de supervisión o de control. Este parámetro puede adoptar valores
entre 0÷253, donde 0 indica que la serial de supervisión no está habilitada.
M5
M1
BDS (PASS: 22)
El parámetro BDS identifica el baudrate de la serial de supervisión, en concreto:
BDS: 0 = 9600bit/s
BDS: 1 = 19200bit/s
BDS: 2 = 38400bit/s
En concreto:
Índice MZC
MZC 1
MZC 2
MZC 3
170

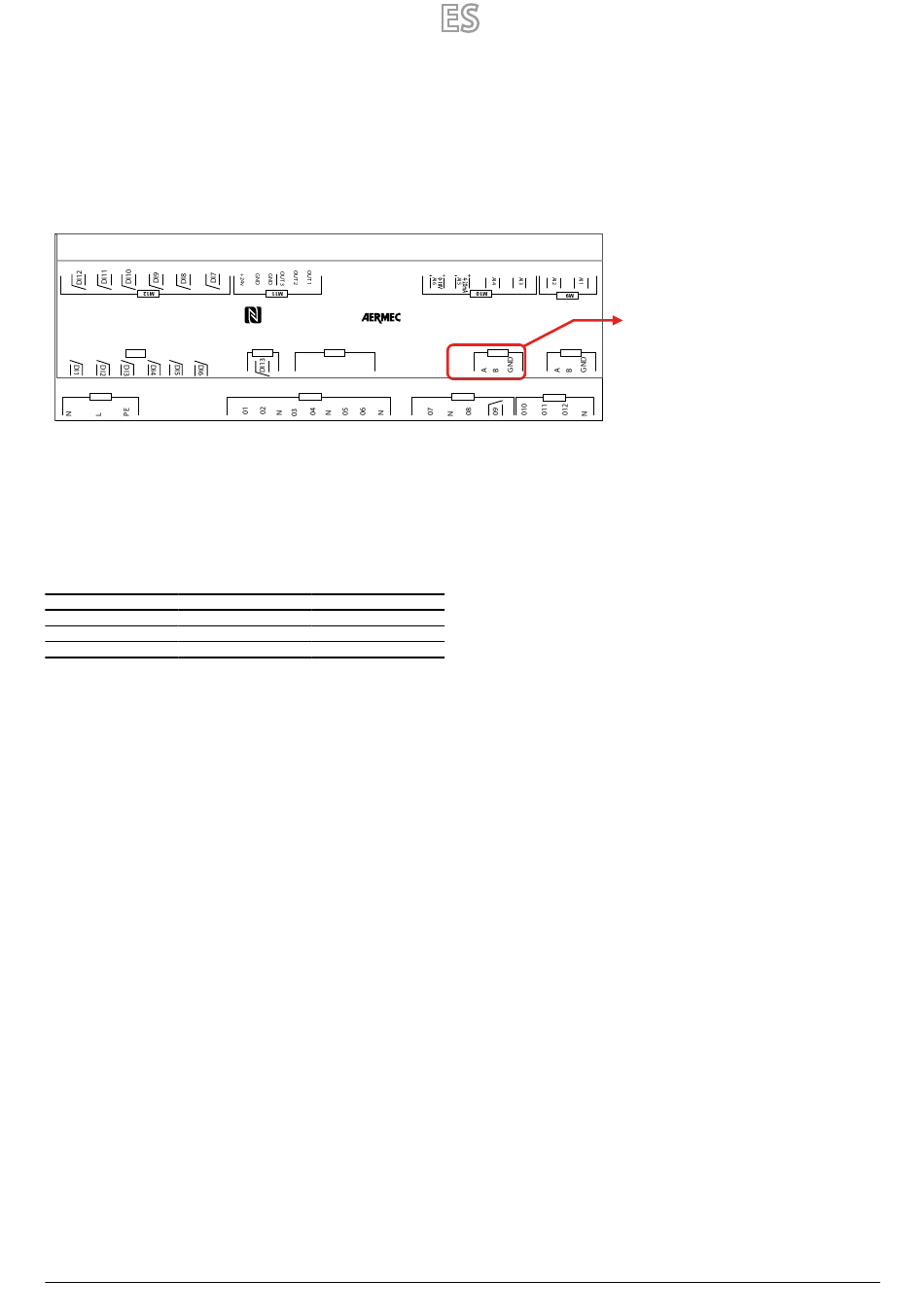

MZC Controller
M6 DIP1
1 2 3 4 5 6 7 8
M2
ADS BDS
30 1
31 1
32 1
M7
M8
RS485_1 RS485_2
M3 M4
Puertos serial RS485
de supervisión
