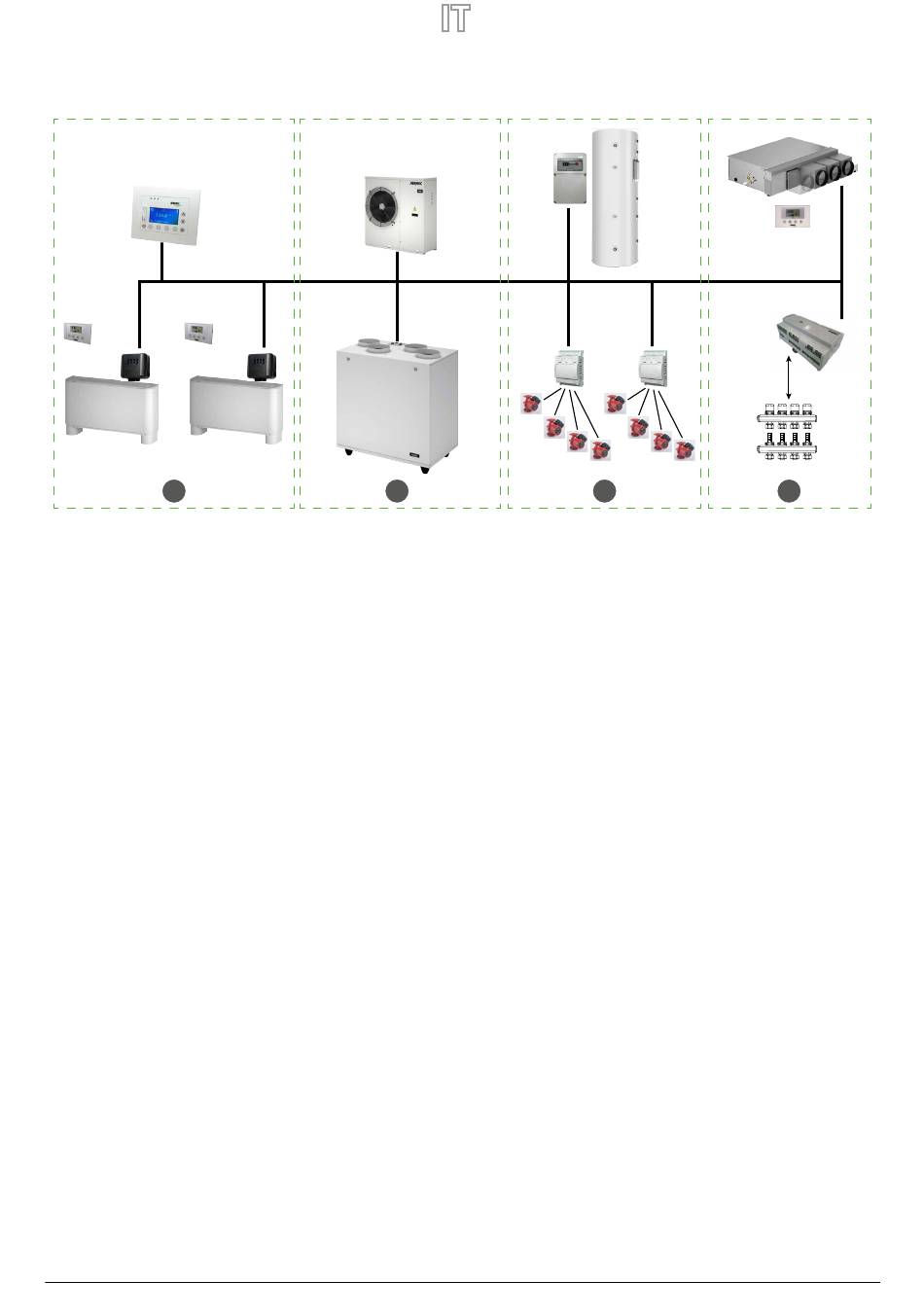

STRUTTURA DI UN IMPIANTO IDRONICO

1
1 Fancoils
2 Chiller/pompe di calore - Recuperatori
3 Sanitario - Circolatori
4 MZC - Testine impianto radiante/caldaia

COMUNICAZIONE RS485 (SERIALE DI SISTEMA)

Questo è il bus di comunicazione tra i vari elementi che andranno a comporre il sistema VMF, la comunicazione si appoggia allo standard RS485 attraverso il protocollo di comunicazione
ModBus standard RTU (8N2).
La rete prevede un solo master (Pannello VMF-RCC) e un numero variabile di slave:
— Massimo 10 fancoils master con controlli VMF-E1/E18/FCL/T-TOUCH
— Massimo 3 MZC
— Quadro acqua calda sanitaria VMF-ACS
— Una pompa di calore (con scheda di regolazione Modu_Control, GR3, pCO5+) o il sistema MULTICONTROL
— Massimo 4 espansioni VMF-CRP (Caldaia/Recuperatori e Circolatori)
— Massimo 3 espansioni VMF-REB per il controllo delle testine radianti
La lunghezza massima della connessione fisica sarà così individuata:
— 1000 m con velocità di trasmissione pari a 19200 bit/s
23/03 – VMF-RCC_UN50_01
2 3 4
