Caractéristiques électriques des expansions VMF-REB
Borne
M9 Entrée des sondes NTC
M10.AI3 ÷ M10.AI4 Entrée des sondes NTC
M10.AI5 Entrée analogique 4÷20 mA
M10.AI6 Entrée analogique 0÷10 V
M11 (OUT1/2/3) Sorties analogiques 0÷10 V/ PWM
M11 (+24V) Tension auxiliaire
M12 Entrées numériques
M5 Entrées numériques
M6 Entrées numériques
Port série RS485
M7
(de raccordement au bus)
Port série RS485
M8
(Inutilisé)
M2 (O1, O2, O3, O4, O5, O6) Sorties triac
M4 (O10, O11, O12) Sorties triac
M3 (O7, O8) Sorties triac
M3 (O9) Sortie contact libre de tension relais
M1 Entrée d'alimentation de la carte

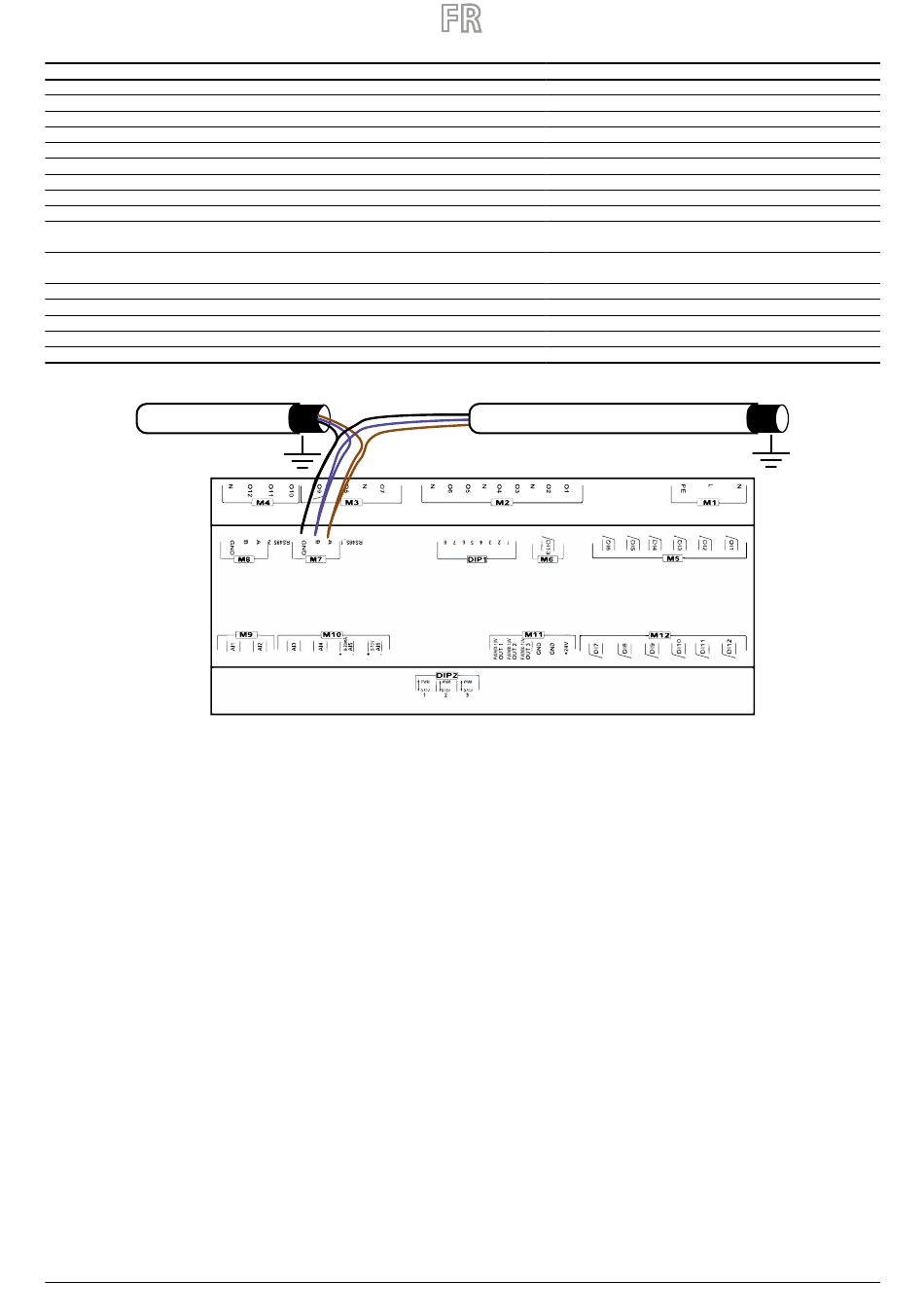

Raccordement série aux expansions VMF-REB
23/03 – VMF-RCC_UN50_01
Description Caractéristiques électriques
R(25°C) = 10Kohm, B(25°/50°C)= 950K
R(25°C) = 10Kohm, B(25°/50°C)= 950K
I max 20 [mA]
V max 10 [V]
V max 12 [V] / I max 2 [mA]
V 24[V] / I max 125 [mA]
V max 12 [V] / I max 10 [mA]
V max 12 [V] / I max 10 [mA]
V max 12 [V] / I max 10 [mA]
V max −9 [V] ÷ +14 [V]
V max −9 [V] ÷ +14 [V]
V max 230 [V]/ I max 100 [mA]
V max 230 [V]/ I max 0.7 [A]
V max 230 [V]/ I max 100 [mA]
V max 250 [V]/ I max 6 [A]
V max 230 [V]/ I max 5 [A]
