Caratteristiche elettriche delle espansioni VMF-REB
Morsetto
M9 Ingresso sonde NTC
M10.AI3 ÷ M10.AI4 Ingresso sonde NTC
M10.AI5 Ingresso analogico 4÷20 mA
M10.AI6 Ingresso analogico 0÷10 V
M11 (OUT1/2/3) Uscite analogiche 0÷10 V/ PWM
M11 (+24V) Tensione ausiliaria
M12 Ingressi digitali
M5 Ingressi digitali
M6 Ingressi digitali
Porta seriale RS485
M7
(per collegamento al bus)
Porta seriale RS485
M8
(non utilizzata)
M2 (O1, O2, O3, O4, O5, O6) Uscite triac
M4 (O10, O11, O12) Uscite triac
M3 (O7, O8) Uscite triac
M3 (O9) Uscita contatto pulito da relè
M1 Ingresso alimentazione scheda

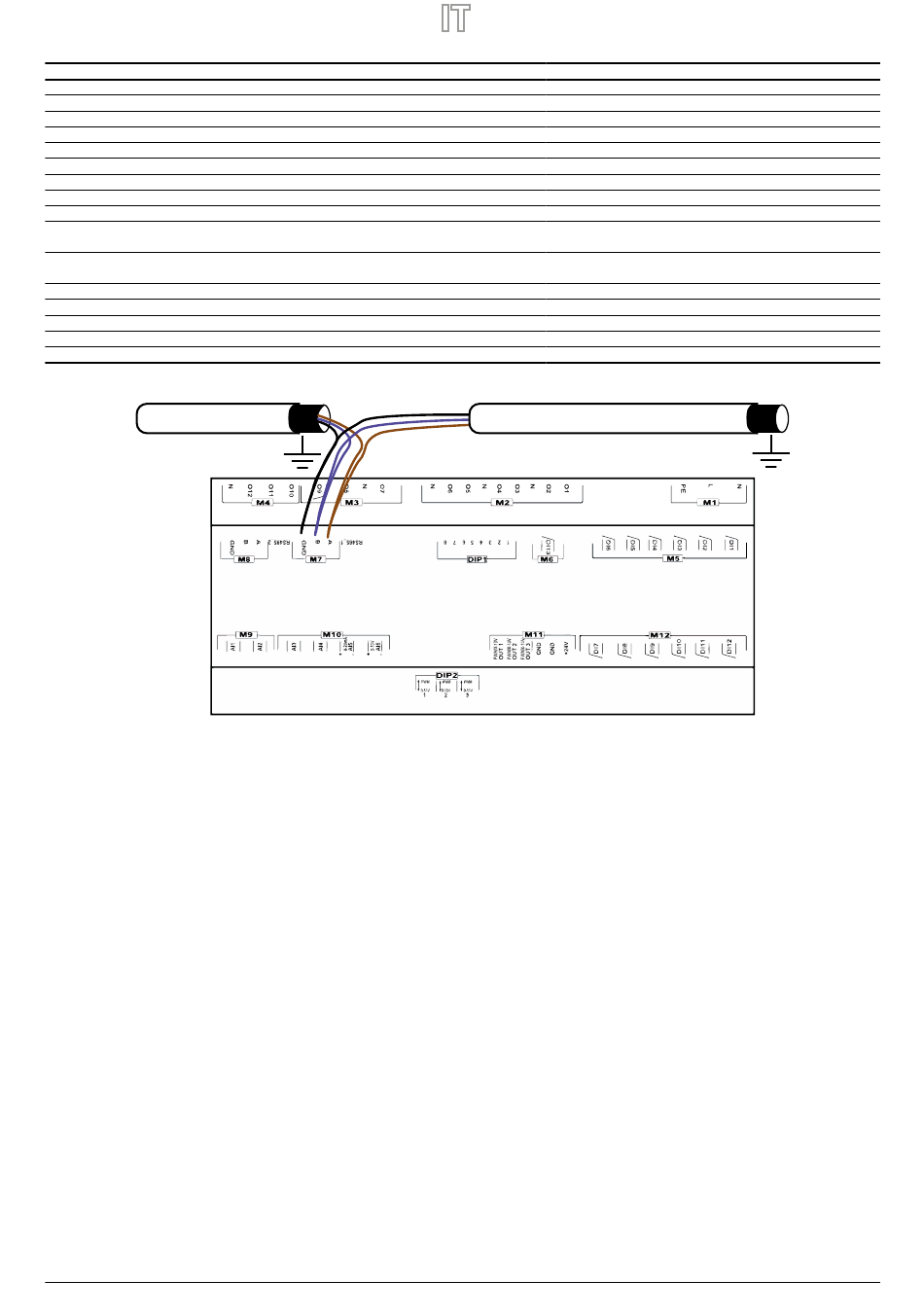

Collegamento seriale alle espansioni VMF-REB
23/03 – VMF-RCC_UN50_01
Descrizione

Caratteristiche elettriche

R(25°C) = 10Kohm, B(25°/50°C)= 950K
R(25°C) = 10Kohm, B(25°/50°C)= 950K
I max 20 [mA]
V max 10 [V]
V max 12 [V] / I max 2 [mA]
V 24[V] / I max 125 [mA]
V max 12 [V] / I max 10 [mA]
V max 12 [V] / I max 10 [mA]
V max 12 [V] / I max 10 [mA]
V max −9 [V] ÷ +14 [V]
V max −9 [V] ÷ +14 [V]
V max 230 [V]/ I max 100 [mA]
V max 230 [V]/ I max 0.7 [A]
V max 230 [V]/ I max 100 [mA]
V max 250 [V]/ I max 6 [A]
V max 230 [V]/ I max 5 [A]
