16 CONFIGURATIONS D'ADRESSE AU PLÉNUM MZC
Pour pouvoir faire communiquer correctement les plénums MZC avec le système contrôlé par le système VMF-RCC, il faut configurer, sur l'interface master MZCUI, l'adresse modbus et le débits
en bauds dans les paramètres respectifs ADS et BDS, ci-après l'extrait de la notice qui décrit les paramètres de communication sérielle :
ADS (PASS: 22)
Le paramètre ADS représente l'adresse modbus de la carte MZC (esclave de la carte série) pour la connexion aux systèmes de supervision ou de contrôle. Ce paramètre peut adopter des valeurs
comprises entre 0÷253, où 0 indique que le série de supervision n'est pas activé.
M5
M1
BDS (PASS: 22)
Le paramètre BDS identifie le débit en bauds du port série de supervision, plus précisément :
BDS: 0 = 9600bit/s
BDS: 1 = 19200bit/s
BDS: 2 = 38400bit/s
Plus précisément :
Numéro de référence MZC
MZC 1
MZC 2
MZC 3
104

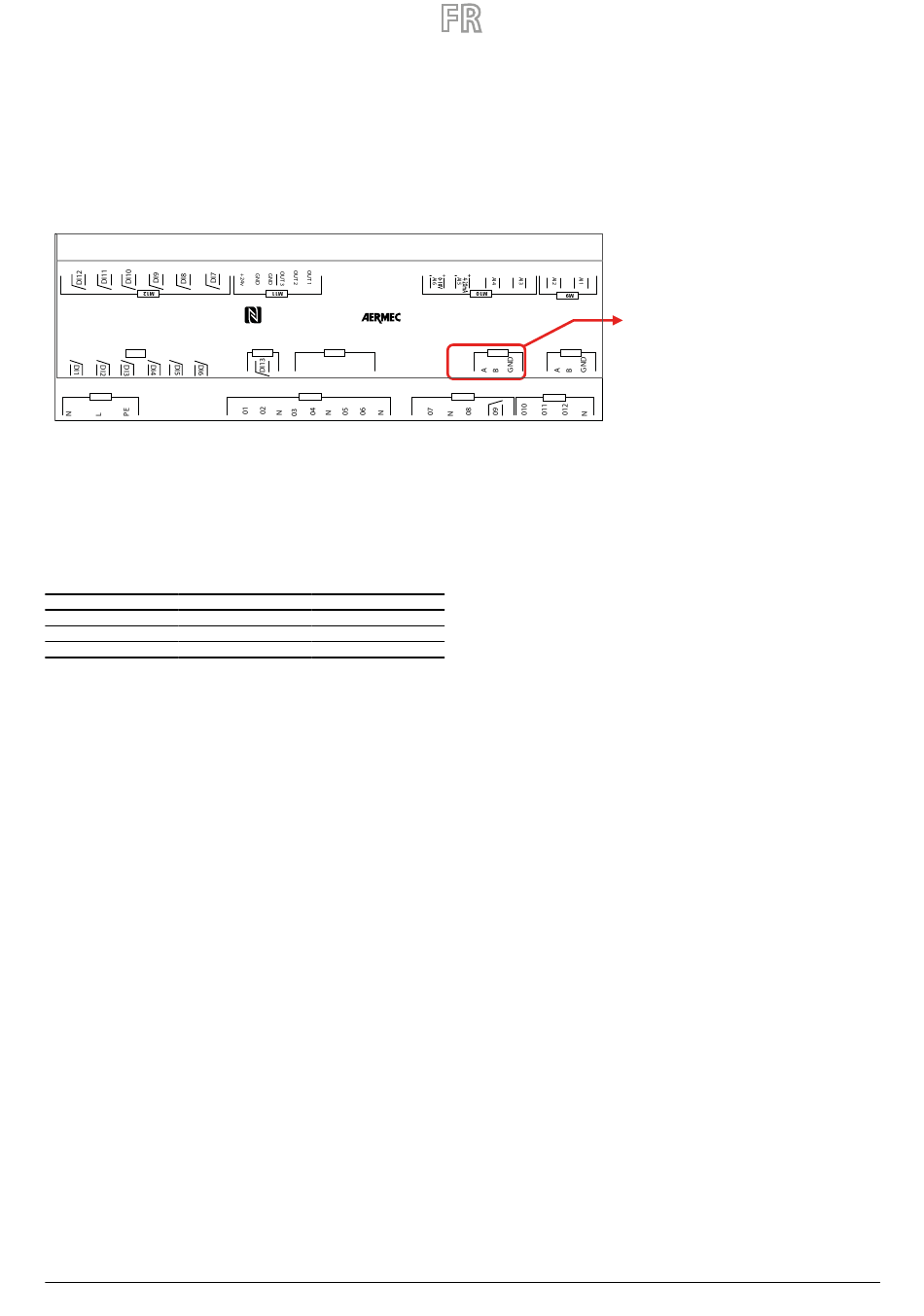

MZC Controller
M6 DIP1
1 2 3 4 5 6 7 8
M2
ADS BDS
30 1
31 1
32 1
M7
M8
RS485_1 RS485_2
M3 M4
Port série RS485
de supervision
23/03 – VMF-RCC_UN50_01
