Características eléctricas de las expansiones VMF-REB
Borne
M9 Entrada de las sondas NTC
M10.AI3 ÷ M10.AI4 Entrada de las sondas NTC
M10.AI5 Entrada analógica 4÷20 mA
M10.AI6 Entrada analógica 0÷10 V
M11 (OUT1/2/3) Salidas analógicas 0÷10 V/ PWM
M11 (+24V) Tensión auxiliar
M12 Entradas digitales
M5 Entradas digitales
M6 Entradas digitales
Puerto Serial RS485
M7
(para conexión al bus)
Puerto Serial RS485
M8
(no utilizado)
M2 (O1, O2, O3, O4, O5, O6) Salidas triac
M4 (O10, O11, O12) Salidas triac
M3 (O7, O8) Salidas triac
M3 (O9) Salida contacto limpio desde relé
M1 Entrada de alimentación de la tarjeta

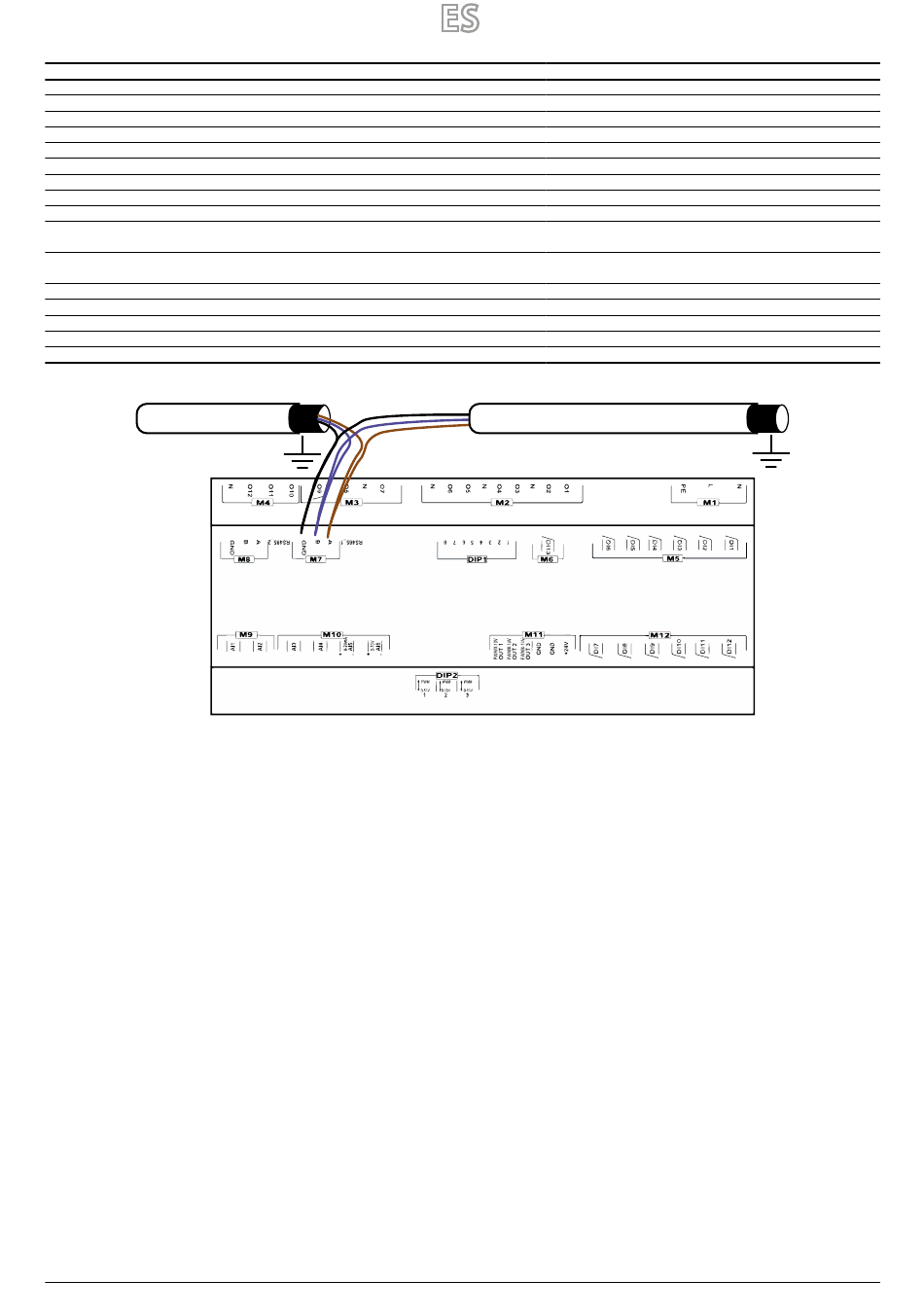

Cconexión serial a las expansiones VMF-REB
23/03 – VMF-RCC_UN50_01
Descripción Características eléctricas
R(25°C) = 10Kohm, B(25°/50°C)= 950K
R(25°C) = 10Kohm, B(25°/50°C)= 950K
I máx 20 [mA]
V máx 10 [V]
V máx 12 [V] / I máx 2 [mA]
V 24[V] / I máx 125 [mA]
V máx 12 [V] / I máx 10 [mA]
V máx 12 [V] / I máx 10 [mA]
V máx 12 [V] / I máx 10 [mA]
V max −9 [V] ÷ +14 [V]
V max −9 [V] ÷ +14 [V]
V máx 230 [V]/ I máx 100 [mA]
V máx 230 [V]/ I máx 0.7 [A]
V máx 230 [V]/ I máx 100 [mA]
V máx 250 [V]/ I máx 6 [A]
V max 230 [V]/ I max 5 [A]
