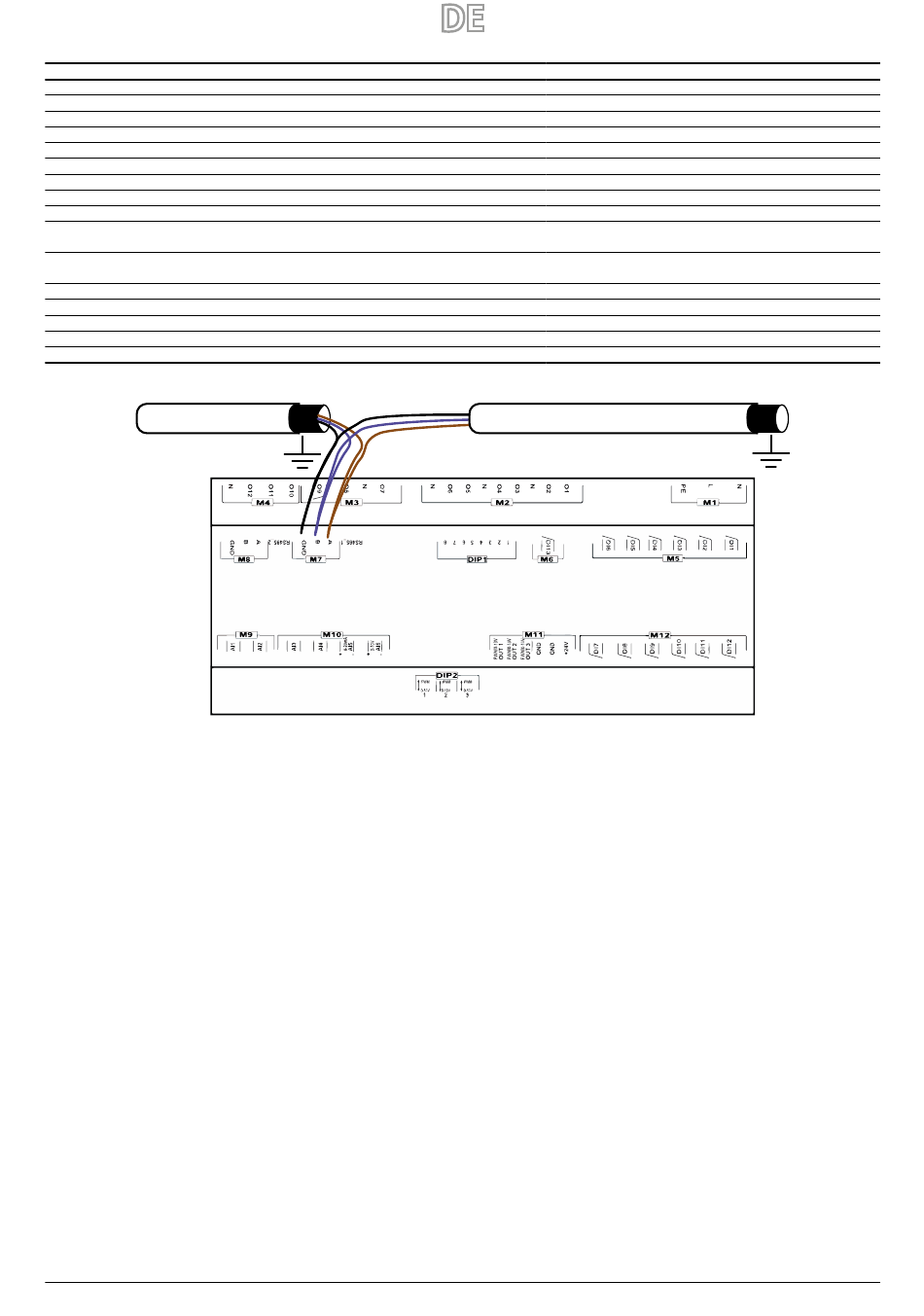

Elektrische Merkmale der Erweiterungen VMF-REB
Klemme
M9
Eingang Sonden NTC
M10.AI3 ÷ M10.AI4
Eingang Sonden NTC
M10.AI5
Analogeingang 4÷20 mA
M10.AI6
Analogeingang 0÷10 V
M11 (OUT1/2/3)
Analogausgänge 0÷10 V/ PWM
M11 (+24V)
Hilfsspannung
M12
Digitale eingänge
M5
Digitale eingänge
M6
Digitale eingänge
Serieller Anschluss RS485
M7
(für Bus-Anschluss)
Serieller Anschluss RS485
M8
(Nicht belegt)
M2 (O1, O2, O3, O4, O5, O6)
Ausgänge Triac
M4 (O10, O11, O12)
Ausgänge Triac
M3 (O7, O8)
Ausgänge Triac
M3 (O9)
Ausgang sauberer Kontakt von Relais
M1
Eingang Stromversorgung Platine
Serielle Verbindung zu VMF-REB-Erweiterungen
136
Beschreibung
Elektrische Merkmale
R(25°C) = 10Kohm, B(25°/50°C)= 950K
R(25°C) = 10Kohm, B(25°/50°C)= 950K
I max 20 [mA]
V max 10 [V]
V max 12 [V] / I max 2 [mA]
V 24[V] / I max 125 [mA]
V max 12 [V] / I max 10 [mA]
V max 12 [V] / I max 10 [mA]
V max 12 [V] / I max 10 [mA]
V max −9 [V] ÷ +14 [V]
V max −9 [V] ÷ +14 [V]
V max 230 [V]/ I max 100 [mA]
V max 230 [V]/ I max 0.7 [A]
V max 230 [V]/ I max 100 [mA]
V max 250 [V]/ I max 6 [A]
V max 230 [V]/ I max 5 [A]
23/03 – VMF-RCC_UN50_01
