16 EINSTELLUNGEN ADRESSE FÜR PLENUM MZC
Damit die MZC-Plena korrekt mit dem vom VMF-RCC-System gesteuerten System kommunizieren können, muss die Modbus-Adresse und die Baudrate in den entsprechenden ADS- und BDS-Parametern in
der Schnittstelle MZCUI-Master eingestellt werden. Im Folgenden ein Auszug aus dem Handbuch, der die Parameter der seriellen Kommunikation beschreibt:
ADS (PASS: 22)
Der Parameter ADS stellt die modbus-Adresse der MZC-Karte (Slave der seriellen Schnittstelle) für den Anschluss an Überwachungs- oder Steuerungssysteme dar. Dieser Parameter kann Werte zwischen
0÷253 annehmen, wobei 0 anzeigt, dass die serielle Überwachungsschnittstelle nicht aktiviert ist.
M5
M1
BDS (PASS: 22)
Der Parameter BDS steht für die Baudrate der Seriellen Schnittstelle des Überwachungssystems, im Einzelnen:
BDS: 0 = 9600bit/s
BDS: 1 = 19200bit/s
BDS: 2 = 38400bit/s
Im Einzelnen:
Index MZC
MZC 1
MZC 2
MZC 3
23/03 – VMF-RCC_UN50_01

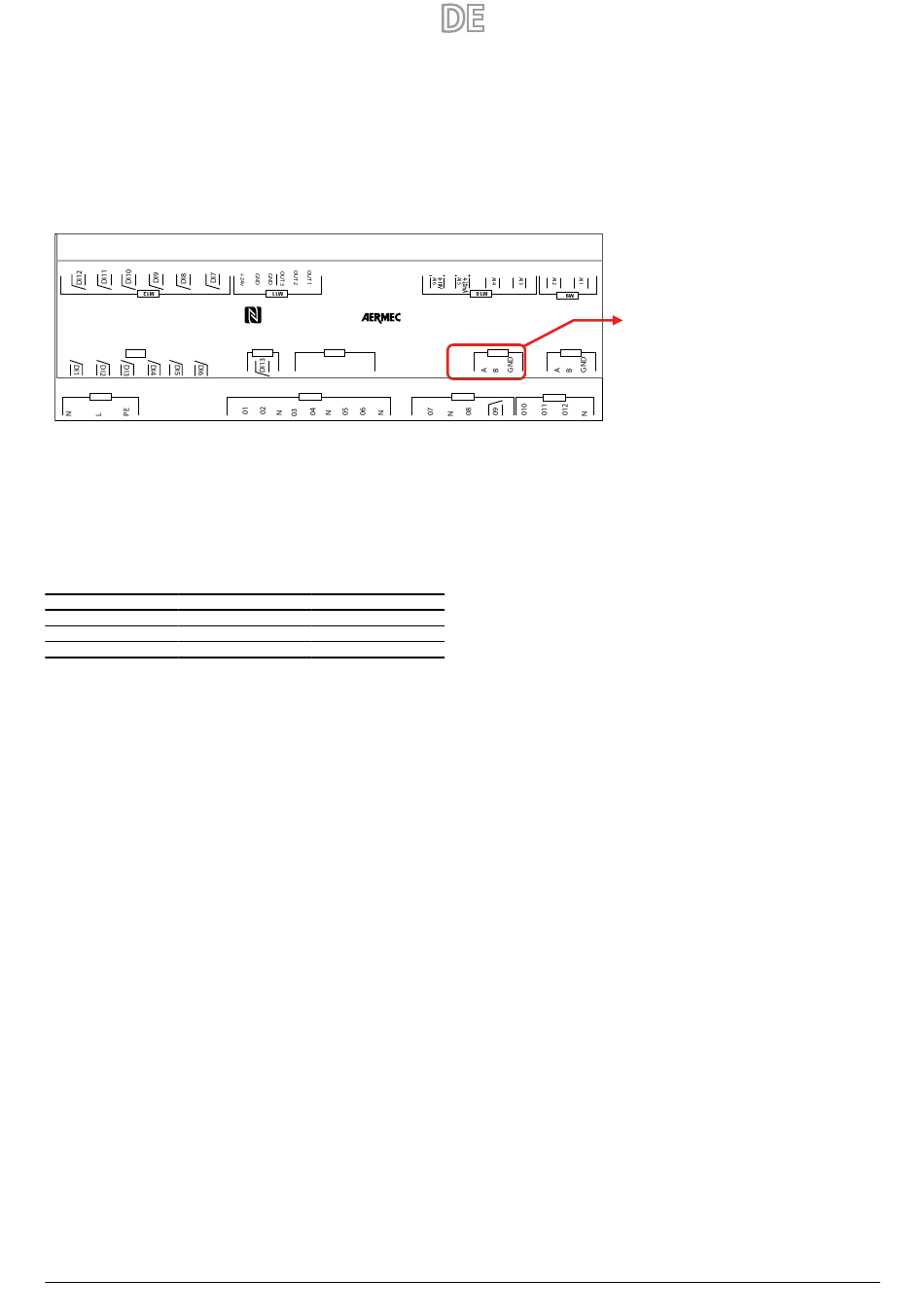

MZC Controller
M6
DIP1
1 2
3 4
5 6 7
8
M2
ADS
BDS
30
1
31
1
32
1
M7
M8
RS485_1
RS485_2
M3
M4
Serielle Schnittstelle
RS485 des Überwachungssystems
137
