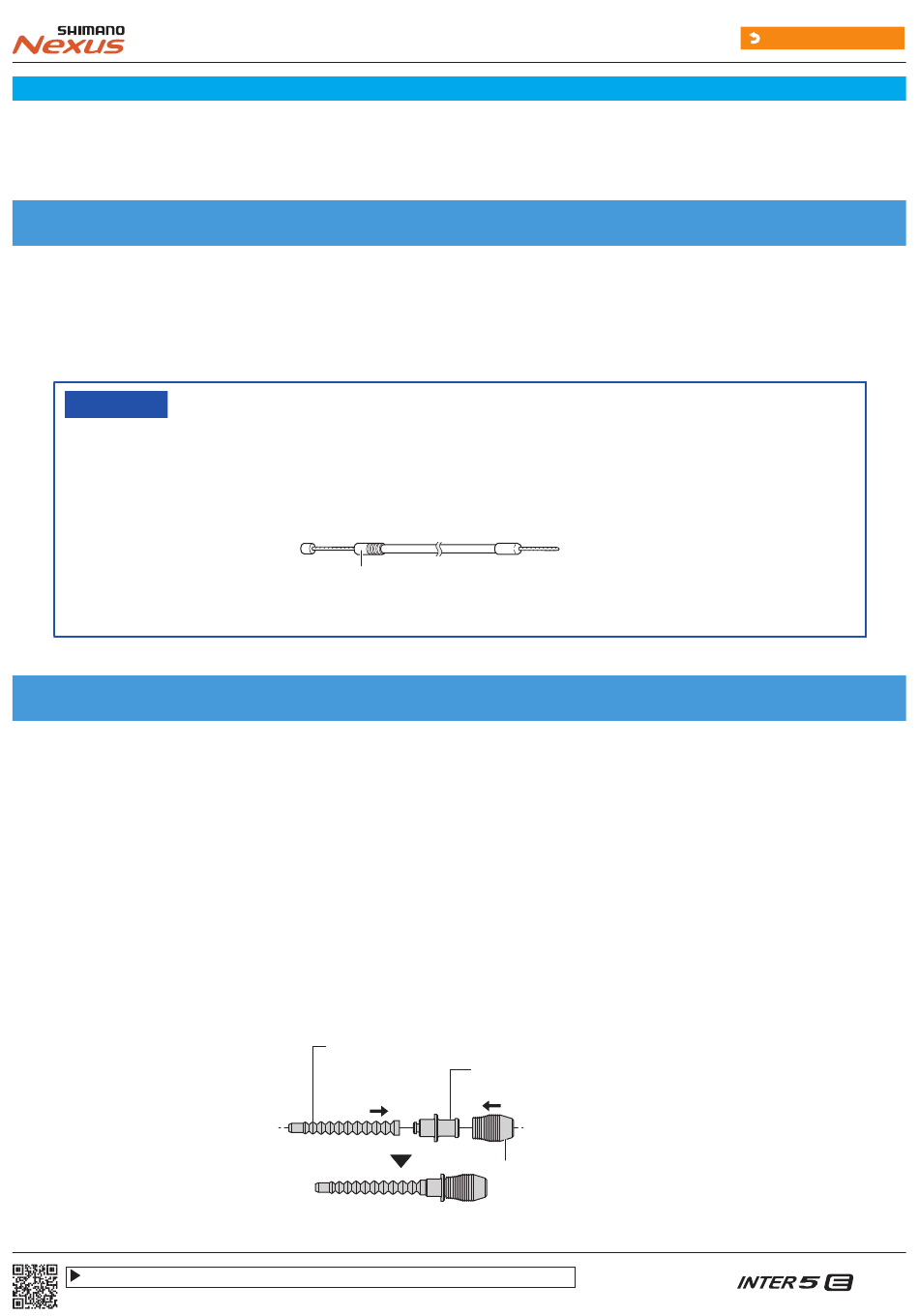

Montage des Schaltzugs
Schalthebelseite
1.
Montieren Sie den Innenzug und die Außenhülle in einer Linie mit dem
Schalthebel.
Details entnehmen Sie bitte der Händlerbetriebsanleitung des Schalthebels.
HINWEIS
• Stellen Sie sicher, dass sich die gedichtete Außenhüllentülle am Schalthebelende
befindet.
Schalteinheitseite
1.
Betätigen Sie den Schalthebel und stellen Sie die angegebene
Gangstellung ein.
SG-S7001 (11-fach Nabenschaltung): 11-fach
SG-S7001 (8-fach Nabenschaltung): 8-fach
SG-C6001 / SG-C6011 (8-fach Nabenschaltung): 1-fach
SG-C7000 / SG-C7002 (5-fach Nabenschaltung): 5-fach
2.
Bringen Sie die Gummiabdeckung und den Gummibalg am Körper des
Außenhüllenhalters an.
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/dm/CASG004
Händlerbetriebsanleitung
Schalthebelseite
Gedichtete Außenhüllentülle
Gummibalgen
(SG-C7000-5V/SG-C7000-5R/SG-C7000-5C/SG-C7000-5D)
Schalteinheitseite
Körper des
Außenhüllenhalters
Gummiabdeckung
