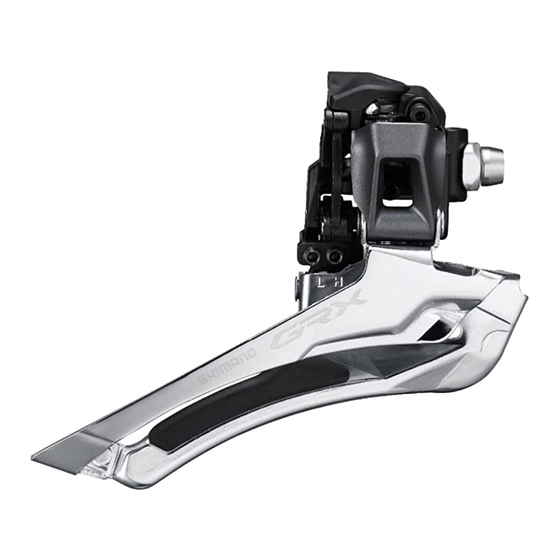

Shimano GRX FD-RX810 Händlerbetriebsanleitung
Umwerfer
Verwandte Anleitungen für Shimano GRX FD-RX810
Inhaltszusammenfassung für Shimano GRX FD-RX810
- Seite 1 DM-GAFD001-01 (German) Händlerbetriebsanleitung RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike Umwerfer FD-RX810 FD-RX400...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ..................2 WICHTIGER HINWEIS ..............3 SICHERHEITSHINWEISE .............4 Liste zu verwendender Werkzeuge ........6 Montage/Demontage ...............7 Montieren des Umwerfers ..............7 • Montage der Sicherungsplatte ....................7 • Montieren des Umwerfers ....................... 9 • Bei Verwendung eines Schellenadapters (SM-AD91) zur Montage des Umwerfers ..12 Einstellung ................16 Montage des Innenzugs und Einstellung der Schaltung .... -
Seite 3: Wichtiger Hinweis
• Alle Serviceanleitungen und technischen Dokumente sind online unter https://si.shimano.com verfügbar. • Endkunden ohne einfachen Internetzugang nehmen bitte mit einer SHIMANO- Vertretung oder einem der SHIMANO-Büros Kontakt auf, um eine Kopie der Gebrauchsanweisung zu erhalten. • Beachten Sie die geltenden Vorschriften und Bestimmungen des Landes, des Staates oder der Region, wo Sie als Händler tätig sind. -
Seite 4: Sicherheitshinweise
• Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Serviceanleitungen. Verwenden Sie nur original SHIMANO-Teile. Falls eine Komponente oder ein Ersatzteil nicht korrekt zusammengebaut oder eingestellt wird, kann dies dazu führen, dass eine Komponente versagt und der Fahrer die Kontrolle verliert und stürzt. -
Seite 5: Zur Montage Am Fahrrad Und Zur Wartung
SICHERHEITSHINWEISE Zur Montage am Fahrrad und zur Wartung: • Verwenden Sie einen abgedichteten OT-SP-Zug mit Zugführung, um einen reibungslosen Betrieb zu ermöglichen. • Fetten Sie vor der Montage den Innenzug und die gleitenden Teile der Außenhülle mit SIS SP41 Fett (Y04180000), damit sie möglichst leicht laufen. Sorgen Sie dafür, dass kein Schmutz am Innenzug anhaftet. -
Seite 6: Liste Zu Verwendender Werkzeuge
Liste zu verwendender Werkzeuge Liste zu verwendender Werkzeuge Folgende Werkzeuge sind zur Montage, Einstellung und Wartung des Produkts erforderlich. Werkzeug 2-mm-Innensechskantschlüssel 4-mm-Innensechskantschlüssel 5-mm-Innensechskantschlüssel Messer... -
Seite 7: Montage/Demontage
Montage/Demontage Montieren des Umwerfers Montage/Demontage Für die Montage von Teilen am Carbonrahmen/Lenker informieren Sie sich beim Hersteller des Carbonrahmens bzw. Lenkers über das empfohlene Anzugsdrehmoment. So wird die Beschädigung des Rahmens/Lenkers verhindert, die durch ein zu hohes Drehmoment oder eine nicht korrekte Sicherung der Komponenten entstehen könnte. - Seite 8 Montage/Demontage Montieren des Umwerfers Montieren Sie die Sicherungsplatte. Vermeiden Sie ein Auftragen des Klebebands auf der Sicherungsplatte zwischen dem Kontaktpunkt der Stützschraube und dem Rahmen. Sicherungsplatte Klebeband Sicherungsplatte Stützschraube...
-
Seite 9: Montieren Des Umwerfers
Montage/Demontage Montieren des Umwerfers Montieren des Umwerfers Stellen Sie die Montagehöhe ein und befestigen Sie den Umwerfer provisorisch am Rahmen. Stellen Sie die Montagehöhe so ein, dass der Abstand von den Spitzen der höchsten Zähne des größten Kettenblatts 1 - 3 mm beträgt. Äußeres Kettenleitblech 1 - 3 mm Größtes Kettenblatt... - Seite 10 Montage/Demontage Montieren des Umwerfers (2) Befestigen Sie den Umwerfer mit einer Befestigungsschraube oder einer Klemmschraube. 5 - 7 Nm Innere Anschlagschraube Befestigungsschraube Vorderes Ende des äußeren Kettenleitblechs Größtes Kettenblatt Hinteres Ende des äußeren Kettenleitblechs 0,5 - 1 mm Passen Sie die Position des äußeren Kettenleitblechs neu an. Richten Sie die Stützschraube so aus, dass der flache Teil des äußeren Kettenleitblechs parallel zur Oberfläche des größten Kettenblattes verläuft.
- Seite 11 Montage/Demontage Montieren des Umwerfers TECHNIK-TIPPS • Prüfen Sie die eingestellte Position, indem Sie einen Innensechskantschlüssel oder ein anderes Werkzeug auf die flache Oberfläche des größten Kettenblatts drücken. HINWEIS • Positionieren Sie das äußere Kettenleitblech nicht wie in der Abbildung gezeigt.
-
Seite 12: Bei Verwendung Eines Schellenadapters (Sm-Ad91) Zur Montage Des Umwerfers
Montage/Demontage Montieren des Umwerfers Bei Verwendung eines Schellenadapters (SM-AD91) zur Montage des Umwerfers Befestigen Sie den Schellenadapter (SM-AD91) am Umwerfer. Bringen Sie die Stützschraube in Kontakt mit dem Schellenadapter. Stützschraube Schellenadapter 5 - 7 Nm Befestigungsschraube... - Seite 13 Montage/Demontage Montieren des Umwerfers Stellen Sie die Montagehöhe ein und befestigen Sie den Umwerfer provisorisch am Rahmen. Stellen Sie die Montagehöhe so ein, dass der Abstand von den Spitzen der höchsten Zähne des größten Kettenblatts 1 - 3 mm beträgt. Äußeres Kettenleitblech 1 - 3 mm Größtes Kettenblatt...
- Seite 14 Montage/Demontage Montieren des Umwerfers Stellen Sie die Position des äußeren Kettenleitblechs ein. Verwenden Sie die innere Anschlagschraube, um das flache Stück des äußeren Kettenleitblechs auf die Oberfläche des größten Kettenblatts auszurichten. Innere Anschlagschraube Größtes Kettenblatt Größtes Kettenblatt Äußeres Kettenleitblech TECHNIK-TIPPS •...
- Seite 15 Montage/Demontage Montieren des Umwerfers Sichern Sie die Klemmschraube. 5 - 7 Nm Klemmschraube...
-
Seite 16: Einstellung
Einstellung Montage des Innenzugs und Einstellung der Schaltung Einstellung Montage des Innenzugs und Einstellung der Schaltung Sicherung des Zugs Betätigen Sie den Lösehebel am Dual-Control-Hebel und stellen Sie ihn auf die Anfangsposition (auf der Seite des kleinsten Kettenblatts). Entfernen Sie die Parallelogrammkörper-Abdeckung. Heben Sie die Parallelogrammkörper-Abdeckung zum Entfernen an und drehen Sie sie dabei in Pfeilrichtung, wie in der Abbildung gezeigt. - Seite 17 Einstellung Montage des Innenzugs und Einstellung der Schaltung (3) Führen Sie den Zug wie in der Abbildung gezeigt durch die Zugfixierungsnut. Zugführung Lasche Zugeinstellschraube Innerer Parallelogrammkörper Innenzug Innenzug Zugeinstellschraube Zugbefestigungsnut * Stellen Sie beim vollständigen Außenmodell und der eingebauten Ausführung vor dem Gebrauch sicher, dass die Außenhülle sicher am Außenhüllenhalter befestigt ist.
- Seite 18 Einstellung Montage des Innenzugs und Einstellung der Schaltung HINWEIS • Achten Sie darauf, dass der Innenzug durch die Zugführung geführt wird. • Für Fahrräder mit einer Außenhülle in voller Länge oder Fahrräder, bei denen die Außenhülle auf den Umwerfer trifft, verwenden Sie eine äußere Kappe (Kunststoffausführung) am Umwerferende der Außenhülle.
-
Seite 19: Einstellen Der Spannung Des Schaltzugs
Einstellung Montage des Innenzugs und Einstellung der Schaltung Befestigen Sie den Innenzug. Nehmen Sie die Befestigung vor, während Sie den Innenzug ziehen. 6 - 7 Nm Zugbefestigungsschraube Einstellen der Spannung des Schaltzugs Entfernen Sie anfängliches Spiel im Kabel ehe Sie die Kabelspannung anpassen. Schalten Sie in die Gangstellung, bei der der Hebel von der oberen Position zur T-Trimm-Position befördert wird. -
Seite 20: Einstellen Des Pedaltritts Am Äußeren Anschlag
Einstellung Montage des Innenzugs und Einstellung der Schaltung Passen Sie die Spannung des Zugs an. Stellen Sie die Zugspannung mit der Zugeinstellschraube so ein, dass die Anzeigelinien an der Halterung und am inneren Parallelogrammkörper miteinander fluchten. Wenn die Schraube gelöst wird, dann achten Sie darauf, sie einmal in der niedrigen Position zu lösen. - Seite 21 Einstellung Montage des Innenzugs und Einstellung der Schaltung Schalten Sie die Kette auf das größte hintere Ritzel. Größtes Kettenblatt Größtes Ritzel Justieren Sie die obere Position des Umwerfers. Richten Sie sie so aus, dass der Abstand zwischen dem inneren Kettenleitblech und der Kette etwa 0 - 0,5 mm beträgt.
-
Seite 22: Einstellen Des Pedaltritts An Der Unteren Einstellung
Einstellung Montage des Innenzugs und Einstellung der Schaltung Einstellen des Pedaltritts an der unteren Einstellung Schalten Sie in die Gangstellung, bei der der Hebel von der niedrigen Seite zur T-Trimm-Position befördert wird. Kleinstes Kettenblatt Unten Oben T-Trimm L-Trimm Untere Einstellposition Größtes Ritzel Justieren Sie die untere Position des Umwerfers. -
Seite 23: Handhabung Des Zugendes
Einstellung Montage des Innenzugs und Einstellung der Schaltung Handhabung des Zugendes Führen Sie das Ende des überschüssigen Zugs durch das Loch in der Parallelogrammkörper-Abdeckung. Montieren Sie die Parallelogrammkörper-Abdeckung. Parallelogrammkörper-Abdeckung Führen Sie den Zug wie in der Abbildung gezeigt durch. Schneiden Sie nun den Zug ab und bringen Sie eine Endkappe an. Innerer Parallelogrammkörper Außenglied... -
Seite 24: Überprüfen Der Schaltung Und Feineinstellung
Einstellung Montage des Innenzugs und Einstellung der Schaltung HINWEIS • Vergewissern Sie sich, dass der Zug nicht zwischen dem Außenglied und Parallelogrammkörper eingeklemmt wird, wenn der Hebel in der L-Trimm- Position losgelassen wird. Überprüfen der Schaltung und Feineinstellung Überprüfen Sie nach Montage und Einstellen des Zugs die Schaltleistung durch Betätigung des Schalthebels. -
Seite 25: Wartung
Wartung Austausch der Gleitplatte Wartung Austausch der Gleitplatte Ausbau der Gleitplatte Entfernen Sie die Gleitplatte. Schlitzen Sie die Gleitplatte an der abgebildeten Stelle mit einem Messer ein und entfernen Sie die Gleitplatte dann. HINWEIS • Die am Außenblech befestigte Gleitplatte kann nicht ausgetauscht werden. Montage der Gleitplatte Montieren Sie eine neue Gleitplatte. - Seite 26 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
