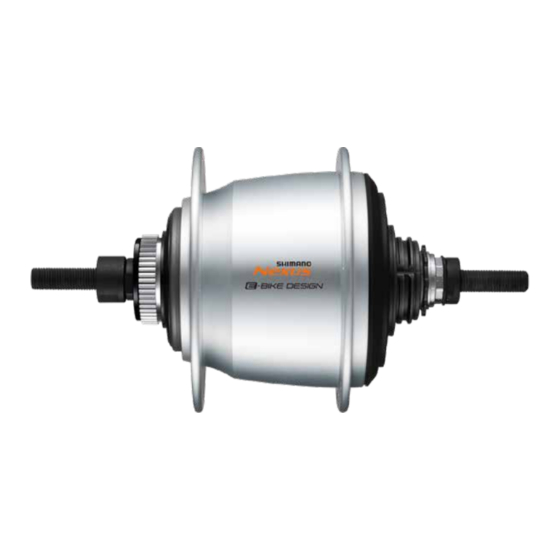

- Seite 1 (German) DM-CASG002-00 Händlerbetriebsanleitung RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike NEXUS INTER-5E SG-C7000-5 SL-C7000-5 CS-C7000 SM-C7000-5...
-
Seite 2: Inhaltsverzeichnis
INHALT IN DIESER HÄNDLERBETRIEBSANLEITUNG ERFASSTE MODELLE ....... 3 WICHTIGER HINWEIS ..................... 4 SICHERHEITSHINWEISE ..................5 LISTE ZU VERWENDENDER WERKZEUGE ............10 MONTAGE ......................12 Montage des Ritzels an der Nabe ......................12 Montage der Schalteinheit an der Nabe ....................13 Montage der INTER M-Bremse am Nabenkörper ..................15 Montage der Nabe am Rahmen ........................15 Montage der Bremsscheibe ........................19 Montage des Schaltzugs ..........................20... -
Seite 3: In Dieser Händlerbetriebsanleitung Erfasste Modelle
IN DIESER HÄNDLERBETRIEBSANLEITUNG ERFASSTE MODELLE IN DIESER HÄNDLERBETRIEBSANLEITUNG ERFASSTE MODELLE Diese Händlerbetriebsanleitung gilt für die nachfolgend aufgeführten Modelle. Teil/Serien INTER-5E Rücktrittbremse + Nabenschaltung Scheibenbremse Scheibenbremse SG-C7000-5D Rücktrittbremse SG-C7000-5C INTER M-Bremse SG-C7000-5R V-BRAKE SG-C7000-5V Schalthebel REVOSHIFT Hebel SL-C7000-5... -
Seite 4: Wichtiger Hinweis
• Demontieren oder modifizieren Sie das Produkt ausschließlich entsprechend den in dieser Händlerbetriebsanleitung enthaltenen Informationen. • Alle Händlerbetriebsanleitungen und Gebrauchsanleitungen können online auf unserer Website eingesehen werden (http://si.shimano.com). • Bitte beachten Sie die einschlägigen Regeln und Bestimmungen des Landes, des Staates oder der Region, in der Sie Ihr Unternehmen als Händler betreiben. -
Seite 5: Sicherheitshinweise
• Beachten Sie bei der Installation von Komponenten immer die in den entsprechenden Gebrauchsanleitungen dargelegten Anweisungen. Es wird empfohlen, nur Originalteile von SHIMANO zu verwenden. Wenn Teile wie Schrauben oder Muttern sich lösen oder beschädigt werden, kann das Fahrrad auseinanderbrechen, was zu schweren Verletzungen führen kann. - Seite 6 Clip-Schraube und Clip-Mutter bis zum angegebenen Anzugsdrehmoment festziehen. Verwenden Sie eine Kontermutter mit Nyloneinlage als Clip-Mutter. Es wird empfohlen, Original-SHIMANO-Teile für die Clip-Schraube, die Clip-Mutter und den Bremsarm-Clip zu verwenden. Wenn die Clip-Mutter sich vom Bremsarm löst oder die Clip-Schraube oder der Bremsarm-Clip beschädigt wird, kann der Bremsarm auf der Kettenstrebe rotieren und eine ruckartige Bewegung des Lenkers hervorrufen oder eines der Laufräder blockieren und zu Stürzen mit der Folge ernsthafter Verletzungen...
- Seite 7 SICHERHEITSHINWEISE VORSICHT Benutzer sollten auch Folgendes wissen und beherzigen: • Achten Sie darauf, mit dem Schalthebel immer nur einen Gang nach oben oder unten zu schalten. Während des Schaltvorgangs sollten Sie den Druck auf die Pedale verringern. Falls Sie trotz hohem Druck auf die Pedale den Schalthebel betätigen oder versuchen, mehrere Gänge auf einmal zu schalten, könnten Ihre Füße von den Pedalen abrutschen, was unter Umständen zu schweren Verletzungen führt.
- Seite 8 Dabei sollten die internen Komponenten ab der ersten Nutzung des Rads ungefähr alle zwei Jahre geschmiert werden (oder alle 5.000 km, falls Sie das Rad häufig nutzen). Darüber hinaus empfehlen wir, dass Sie für Wartungsarbeiten das von SHIMANO für interne Naben entwickelte Schmiermittel bzw.
-
Seite 9: Liste Zu Verwendender Werkzeuge
LISTE ZU VERWENDENDER WERKZEUGE... - Seite 10 LISTE ZU VERWENDENDER WERKZEUGE LISTE ZU VERWENDENDER WERKZEUGE Die folgenden Werkzeuge sind zu Montage-, Einstellungs- und Wartungszwecken erforderlich. Werkzeug Werkzeug Werkzeug 3 mm Innensechskantschlüssel Schraubendreher [Nr. 1] TL-S700-B 10-mm-Schraubenschlüssel TL-LR10 Engländer...
- Seite 11 MONTAGE...
-
Seite 12: Montage
MONTAGE Montage des Ritzels an der Nabe MONTAGE „ Montage des Ritzels an der Nabe Montieren Sie die rechte Schutzkappe C wie in der Abbildung gezeigt am Mitnehmer. Sprengring Ritzel Montieren Sie dann das Ritzel und sichern Sie es mit dem Sprengring. Staubkappe C rechts Mitnehmer Verwendbare Ritzel... -
Seite 13: Montage Der Schalteinheit An Der Nabe
MONTAGE Montage der Schalteinheit an der Nabe „ Montage der Schalteinheit an der Nabe Montieren Sie die Mitnehmerkappe Mitnehmerkappe gemäß der Abbildung am Mitnehmer. Mitnehmer Beachten Sie die Ausrichtung der Ritzel Mitnehmerkappe. Sprengring Mitnehmerseite Drehen Sie die Rolle der Schalteinheit Rolle in Pfeilrichtung entsprechend der Halterung... - Seite 14 MONTAGE Montage der Schalteinheit an der Nabe Sichern Sie die Schalteinheit mit dem Befestigungsring der Schalteinheit Befestigungsring. Rolle Bei der Montage des Befestigungsrings der Schalteinheit ist die gelbe Markierung (z) an der gelben Markierung (z) an der Rolle der Schalteinheit auszurichten. Drehen Sie den Befestigungsring der Befestigungsring der Schalteinheit Schaltereinheit um 45°...
-
Seite 15: Montage Der Inter M-Bremse Am Nabenkörper
MONTAGE Montage der INTER M-Bremse am Nabenkörper „ Montage der INTER M-Bremse am Nabenkörper Die Verzahnung (z) am Nabenkorper in INTER M-Bremse die Verzahnung (z) an der INTER Nabenkörper M-Bremse einrasten lassen und dann die Befestigungsschraube der Bremseinheit provisorisch anziehen. „... - Seite 16 MONTAGE Montage der Nabe am Rahmen Platzieren Sie die Sicherungsscheiben auf der rechten und linken Seite der Nabenachse. Sicherungsscheibe (für linke Seite) Nut im Schaltauge Drehen Sie nun die Schalteinheit und achten Sie darauf, dass die vorstehenden Teile der Schalteinheit Verdrehsicherungen genau in die Nut an den Schaltaugen passen, und richten Sie die Kettenstrebe Schalteinheit beinahe parallel an der Kettenstrebe aus.
- Seite 17 MONTAGE Montage der Nabe am Rahmen Im Falle von Spezifikationen für die INTER M Bremse Montieren Sie den Bremsarm der Befestigungsscheibe der Bremse INTER M Bremse mit seinem Clip an der (manuell einsetzen) Kettenstrebe. Clip-Mutter Arm-Clip Befestigen Sie anschließend die Clip-Schraube (M6 × 16 mm) Clip-Schraube und die Clip-Mutter provisorisch, indem Sie diese leicht anziehen.
- Seite 18 Anzugsdrehmoment fest. • Verwenden Sie eine Kontermutter mit Nyloneinlage (selbstsichernde Mutter) als Clip-Mutter. • Es wird empfohlen, nur von SHIMANO hergestellte Clip-Schrauben, Clip-Muttern und Arm-Clips zu verwenden. • Wenn sich die Clip-Mutter vom Bremsarm löst oder die Clip-Schraube oder Clip- Mutter beschädigt wird, kann der...
-
Seite 19: Montage Der Bremsscheibe
MONTAGE Montage der Bremsscheibe „ Montage der Bremsscheibe Center-Lock-Typ Scheibenbremse Sicherungsring für die Bremsscheibe TL-LR10 Anzugsdrehmoment 40 Nm... -
Seite 20: Montage Des Schaltzugs
166 mm oder mehr Anzugsdrehmoment Ø 22,2 mm 2 - 2,5 Nm TECHNIK-TIPPS • Bei Verwendung eines kurzen SHIMANO Griffs sollte der gerade Abschnitt des Lenkers eine Länge von 166 mm oder mehr haben. Bringen Sie den REVOSHIFT Hebel an diesem geraden Abschnitt an. -
Seite 21: Montage An Der Schalteinheit
MONTAGE Montage an der Schalteinheit „ Montage an der Schalteinheit Für CJ-C7000-5 Führen Sie den Innenzug durch die Aluminiumtülle OT-SP41-Außenhülle bis zum Ende mit Plastikkappe der Plastikkappe. Griffseite TECHNIK-TIPPS Kürzen der Zughülle Kürzen Sie, falls nötig, die Außenhülle an dem Ende mit der Plastikkappe, während diese noch angebracht ist. - Seite 22 MONTAGE Montage an der Schalteinheit HINWEIS Wischen Sie Schmiermittel auf dem Innenzug ab. Verwenden Sie einen neuen Innenzug; verwenden Sie keinen Zug, dessen Ende abgetrennt wurde. Ziehen Sie den Innenzug durch den Außenhüllenhalter Außenhüllenhalter und stellen Sie ihn Innenzug ein. Gummibalgen und Gummiabdeckung Wenn die Gummibalgen und die Gummibalgen...
- Seite 23 MONTAGE Montage an der Schalteinheit Nachdem Sie sich davon überzeugt Befestigungsmutter für Innenzug haben, dass das Ende der Außenhülle (schwarz) sicher in der Zugeinstellschraube des Befestigungsunterlegscheibe für Schalthebels sitzt, bringen Sie die Innenzug (schwarz) Befestigungsschraubeneinheiten für den Befestigungsschraube für Innenzug am Innenzug an. Innenzug (schwarz) Befestigungsschraubeneinheit für 10 mm...
- Seite 24 MONTAGE Montage an der Schalteinheit Legen Sie den Zug um die Rolle der Befestigungsmutter für Innenzug Schalteinheit und halten Sie ihn so, dass Rolle die Befestigungsmutter des Innenzugs nach außen ausgerichtet ist (zum Schaltauge), schieben Sie dann den flachen Teil (y) der Unterlegscheibe des Innenzugs in den Spalt (z) der Rolle.
- Seite 25 MONTAGE Montage an der Schalteinheit Bringen Sie den Innenzug wie abgebildet Außenhüllenhalter an der Rolle an und führen Sie den Innenzug Innenzug in den Schlitz in der Halterung Schlitz der Schalteinheit (y). Schieben Sie Außenhüllenhalter-Einheit anschließend die Außenhüllenhaltereinheit in den Rolle Außenhüllenhalter der Schalteinheit (z).
- Seite 26 MONTAGE Montage an der Schalteinheit Gummibalgen und Gummiabdeckung Bringen Sie den Innenzug wie abgebildet Außenhüllenhalter an der Rolle an und halten Sie die befestigt Innenzug Gummiabdeckung fest, während Sie den Schlitz Gummibalg durch den Schlitz in der Außenhüllenhalter-Einheit Halterung der Schalteinheit (y) führen. Schieben Sie anschließend die Rolle Außenhüllenhaltereinheit in den...
-
Seite 27: Einstellung
EINSTELLUNG... -
Seite 28: Einstellung Der Schalteinheit
EINSTELLUNG Einstellung der Schalteinheit EINSTELLUNG „ Einstellung der Schalteinheit Stellen Sie SL-C7000-5 auf 5. REVOSHIFT Hebel Stellen Sie SL-C7000-5 auf 3. REVOSHIFT Hebel HINWEIS Nehmen Sie die Einstellung allmählich vor und wenden Sie dabei so wenig Kraft wie möglich an, um ein Überschalten zu verhindern. Wenn Sie überschalten, kehrt die Einstellungslinie nicht in die korrekte Position zurück, und die Einstellungslinien... - Seite 29 EINSTELLUNG Einstellung der Schalteinheit Stellen Sie dabei sicher, dass die Gelbe Einstellungslinien gelben Einstellungslinien von Schalteinheithalterung und Rolle HINWEIS zueinander ausgerichtet sind. Falls der sich überlagernde Bereich weniger als zwei Drittel der jeweiligen Einstellungslinie ausmacht, liegt die Kette während des Pedalierens eventuell nicht richtig auf dem Ritzel, was zu anormalen Geräuschen oder Leerlauf des Pedals führen könnte.
- Seite 30 EINSTELLUNG Einstellung der Schalteinheit Wenn die gelben Einstellungslinien nicht zueinander ausgerichtet sind Drehen Sie an der Zugeinstellschraube Zugeinstellschraube des REVOSHIFT Hebels, um die Einstellungslinien zueinander auszurichten. Bewegen Sie den REVOSHIFT-Hebel ein weiteres Mal von 3 zu 5 und dann zurück zu 3.
-
Seite 31: Wartung
WARTUNG... -
Seite 32: Entfernen Des Schaltzugs Bei Entnahme Des Hinterrades Aus Dem Rahmen
WARTUNG Entfernen des Schaltzugs bei Entnahme des Hinterrades aus dem Rahmen WARTUNG „ Entfernen des Schaltzugs bei Entnahme des Hinterrades aus dem Rahmen Stellen Sie SL-C7000-5 auf 5. REVOSHIFT Hebel Drücken sie den Rollenhebel im Rollenhebel Uhrzeigersinn, um den Innenzug zu lösen. -
Seite 33: Ersetzen Des Innenzugs
WARTUNG Ersetzen des Innenzugs „ Ersetzen des Innenzugs Stellen Sie SL-C7000-5 auf 5. Lösen Sie die Befestigungsmutter für Abdeckungsschraube Abdeckung. Deckel entfernen. Abdeckung Entfernen Sie die Innenzug- Innenzug- Befestigungsschraubeneinheit aus der Befestigungsschraubeneinheit Rolle der Schalteinheit. Rolle der Schalteinheit Fortsetzung auf der nächsten Seite... - Seite 34 WARTUNG Ersetzen des Innenzugs Führen Sie den Innenzug von der Bohrung in Zugeinstellschraube Bohrung in der Wicklungseinheit durch Nut in Zugführung die Bohrung in die Zugeinstellschraube. Bohrung in Wicklungseinheit Aussparung in Wicklungseinheit Führen Sie anschließend den Innenzug durch die Nut der Zugführung. Ziehen Sie den Innenzug so, dass die Zugrolle innen in die Aussparung in der Wicklungseinheit gleitet.
-
Seite 35: Ölpflege Der Innenteile
Ihrer Nähe eine Wartung durchführen und dabei die inneren Teile schmieren lassen. Es wird zudem empfohlen, bei der Wartung das Fett für Nabenschaltungen oder ein Schmierset von SHIMANO zu verwenden. Wenn nicht das Fett oder Schmierset von SHIMANO verwendet wird, können Probleme wie eine Fehlfunktion beim Gangwechsel auftreten. - Seite 36 WARTUNG Ölpflege der Innenteile Die interne Einheit aus dem Öl entnehmen. Lassen Sie überschüssiges Öl ca. 60 Sekunden lang abtropfen. Setzen Sie die Nabe wieder ein.
- Seite 37 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
